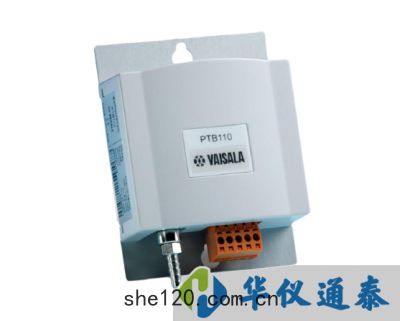

芬蘭維薩拉VAISALA PTB110氣壓計產品簡介
：

維薩拉 BAROCAP® 氣壓計 PTB110 設計用於在室溫下進行的氣壓測量以及在較寬的溫度範圍內進行一般環境壓力監測。

緊湊型 PTB110 適用於環境壓力監測，數據浮標，激光幹涉儀以及農業和水文等應用。

由於其非常低的功耗
，氣壓計特別適用於不同的數據記錄器應用。

PTB110 氣壓計使用維薩拉 BAROCAP® 傳感器
，這是一種由維薩拉開發的用於氣壓測量應用的矽電容式絶對壓力傳感器。

該傳感器將單晶矽良好的彈性特性和機械穩定性與經過驗證的電容檢測原理相結合。

芬蘭維薩拉VAISALA PTB110氣壓計產品特點
：

. 維薩拉 BAROCAP® 傳感器

. 多種壓力範圍

. +20 °C 時精度 ±0.3 hPa

. 長期穩定性

. 輸出電壓 0 ... 2.5 或 0 ... 5 VDC

. 帶外部觸發器的開/關控製

. 輸出電壓 0 ... 2.5 或 0 ... 5 VDC

. 電流消耗小於 4 mA

. 可安裝在(35 毫米寬)DIN 導軌上.

芬蘭維薩拉VAISALA PTB110氣壓計產品技術參數
：

工作範圍（1 hPa = 1mbar）

壓力範圍500 ~ 1100 hPa  600 ~ 1100 hPa  800 ~ 1100 hPa  800 ~ 1060 hPa  600 ~ 1060 hPa

溫度範圍-40 ~ +60 ℃ (-40 ~ +140 °F)

濕度範圍無冷凝

概述
：

電源電壓10 ~ 30 VDC

電壓控製方式帶TTL電平觸發器

電壓敏感性可忽略

電流消耗小於4mA

停機模式小於1μA

輸出電壓0 ~ 2.5 VDC   0 ~ 5 VDC

輸出頻率500 ~ 1100 Hz

分辨率0.1 hPa

負載電阻zui低10 kohm

負載電容zui大47 nF

穩定時間在通電後1秒內達到整個準確度規範要求

響應時間在壓力增加後500 ms達到整個

準確度規範要求

加速敏感性可忽略

壓力接頭M5（10 -32）內螺紋

壓力管接頭1 / 8”倒刺接頭

zui小壓力範圍0 hPa壓力

zui大壓力*限值2000 hPa壓力

電氣接頭用於5綫（AWG 28~16）的可拆卸接頭

端子【針腳1
：外部觸發/針腳2
：信號接地/針腳3
：電源接地/針腳4
：供電電壓/針腳5
：信號輸出】

殼體材料
，塑料蓋ABS / PC混合

殼體防護等級IP32

金屬安裝板鋁合金

重量90 g

電磁兼容性符合EMC標準

符合電磁兼容標準EN61326 - 1,滿足用於測量,控製和實驗室使用

的電氣設備的電磁兼容要求；工業環境。

準確度

綫性度* ±0.25 hPa

遲滯性* ±0.03 hPa

可重復性* ±0.03 hPa

校準不確定性* * ±0.15 hPa

+20℃時的準確度* * * ±0.3 hPa

* 定義為末端非綫性
，滯後誤差或重復性誤差的±2標準偏差

限值。

* * 定義為工作標準的±2標準偏差*限值
，包括可追溯至NIST。

* * * 定義為在室溫下末端非綫性，滯後誤差，重復性誤差和校準

不確定性的算術平方根植（RSS）。

總準確度

+15 ~ +25 ℃ (+59 ~ +77 °F) ±0.3 hPa

0 ~ +40 ℃ (+32 ~ +104 °F) ±0.6 hPa

-20 ~ +45 ℃ (-4 ~ +113 °F) ±1.0 hPa

-40 ~ +60 ℃ (-40 ~ +140 °F) ±1.5 hPa

*穩定性±0.1 hPa /年
