美國斯坦福SRS SR810/SR830 鎖定放大器產品特點：

. 1 mHz 至 102.4 kHz 範圍

. >100 dB 動態儲備

. 5 ppm/°C 穩定性

. 0.01 度相位分辨率

. 時間常數從 10 µs 到 3 ks

. (高達 24 dB/oct 滾降)

. 自動增益
，-相位
，-reserve & -offset

. 參考來源

. GPIB 和 RS-232 接口。

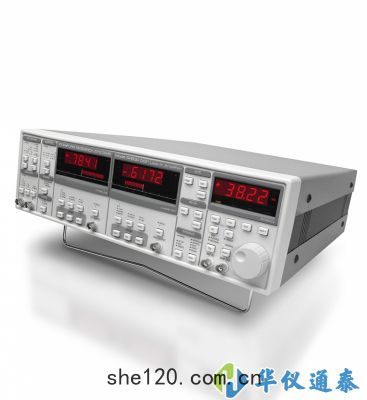

美國斯坦福SRS SR810/SR830 鎖定放大器產品簡介：

SR810 鎖定放大器和 SR830鎖定放大器以合理的成本提供高性能。SR830 同時顯示信號的幅度和相位，而 SR810 僅顯示幅度。

這兩種儀器都使用數字信號處理 (DSP) 來代替傳統鎖定中的解調器
，輸出濾波器和放大器。SR810 和 SR830 良好的性能，工作範圍為 1 mHz 至 102 kHz，無漂移動態儲備為 100 dB。

. 輸入通道

SR810 和 SR830 鎖定放大器具有差分輸入，輸入噪聲為6 nV/√Hz。輸入阻抗為 10 MΩ，zui小滿量程輸入電壓靈敏度為 2 nV。

輸入還可以配置為電流測量，可選擇電流增益為 10 6和 10 8 V/A。提供了一個綫路濾波器(50 Hz 或 60 Hz)和一個 2× 綫路濾波器(100 Hz 或 120 Hz)以消除與綫路相關的幹擾。

與傳統的鎖定放大器不同，輸入端不需要跟蹤帶通濾波器。傳統鎖定使用此過濾器來增加動態儲備。帶通濾波器還會引入噪聲
，幅度和相位誤差以及漂移。

這些鎖定的基於 DSP 的設計具有如此大的固有動態儲備，因此不需要跟蹤帶通濾波器。

. 擴展動態儲備

在給定的滿量程輸入電壓下，鎖定放大器的動態儲備是zui大幹擾信號與滿量程輸入電壓的比率(以 dB 為單位)。

zui大幹擾信號的定義是，在鎖定功能無法以指定精度測量信號之前，可應用於輸入的任何頻率下的zui大信號幅度。

傳統的鎖定放大器使用模擬解調器將輸入信號與參考信號混合。動態儲備被限製在大約 60 dB，並且這些儀器存在穩定性差
，輸出漂移以及增益和相位誤差過大的問題。

SR810鎖定放大器和 SR830鎖定放大器中的解調是通過高精度 A/D 轉換器對輸入信號進行采樣，並將數字化輸入乘以合成參考信號來完成的。

這種數字解調技術產生超過 100 dB 的真實動態儲備(無預濾波)，並且沒有與模擬儀器相關的錯誤。

. 數字濾波

數字信號處理器還處理輸出濾波任務，允許時間常數從 10 微秒到 30,000 秒，可選擇 6
，12
，18 和 24 dB/oct 滾降。

對於低頻測量(低於 200 Hz)，可以使用同步濾波器來濾除參考頻率的倍數。由於參考的諧波已被消除(特別是 2F)，因此可以用更短的時間常數實現有效的輸出濾波。

. 數字相移

模擬移相電路也已被 DSP 計算所取代。相位以 0.01° 分辨率測量，X 和 Y 輸出與 0.001° 正交。

. 頻率合成器

內置的直接數字合成 (DDS) 源生成ji低失真 (-80 dBc) 的參考信號。可以生成 1 mHz 至 102 kHz 的單頻正弦波，分辨率為 4½ 位。

頻率和幅度都可以通過前麵板或計算機進行設置。當使用外部參考時，合成源被鎖相到參考信號。

. 自動功能

自動功能允許頻繁調整的參數由儀器自動設置。隻需按一下按鍵，即可快速優化增益
，相位
，偏移和動態儲備。

在檢查測量中的小波動時，偏移和擴展功能非常有用。輸入信號通過自動偏移功能快速歸零，並通過將相對值擴展至 100 倍來提高分辨率。

諧波檢測不再限於 2F 分量。現在可以在不改變參考頻率的情況下測量高達 102 kHz 的任何諧波(2F
，3F
，... nF)。

. 模擬輸入和輸出

兩種儀器都有一個用戶定義的輸出，用於測量 X
，R
，X 噪聲
，Aux 1
，Aux 2 或輸入信號與外部電壓的比率。

SR830 具有用戶定義的輸出，用於測量 Y
，θ
，Y 噪聲
，Aux 3
，Aux 4 或比率。SR810 和 SR830 都有 X 和 Y 模擬輸出(後麵板)，更新頻率為 256 kHz。

提供四個輔助輸入(16 位 ADC)用於通用用途，例如將輸入歸一化為源強度波動。四個可編程輸出(16 位 DAC)提供 -10.5 V 至 +10.5 V 的電壓，並可通過前麵板或計算機接口進行設置。

. 內部存儲器

SR810 Lock-In 具有 8,000 點內存緩衝區，用於以高達 512 個樣本/秒的速率記錄測量的時間歷程。

SR830 有兩個 16,000 點緩衝器，可同時記錄兩個測量值。使用計算機接口從緩衝區傳輸數據。還提供觸發輸入以從外部同步數據記錄。

. 操作簡單

SR810 鎖定放大器和 SR830鎖定放大器易於使用。*有儀器功能均通過前麵板鍵盤進行設置，並提供旋鈕以快速調整參數。

多達九種不同的儀器配置可以存儲在非易失性 RAM 中，以便快速輕鬆地設置儀器。標準 RS-232和 GPIB (IEEE-488.2)接口允許與計算機進行通信。*有功能都可以通過接口進行控製和讀取。
