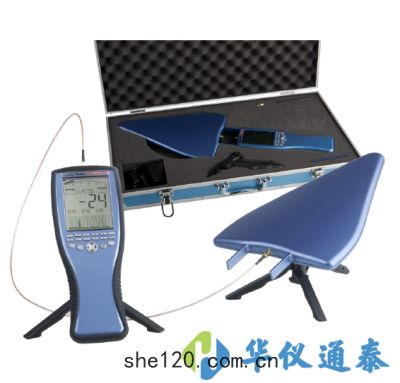

德國Aaronia(安諾尼) HF60105射頻電磁輻射分析儀產品簡介：

HF-60105數字式高頻電磁場輻射頻譜分析儀是一款性能優異的高靈敏度電磁輻射分析儀器，它可用於檢測，分析各種復雜環境中的高頻電磁輻射，微波強度等，包括*低1M頻率，5-6GHz無綫局域網等，儀器可對各種復雜環境中存在的電，磁場輻射進行全方向高精度檢測，內置高性能DSP(數字信號處理器)芯片不僅能準確顯示電場強度，磁場強度，功率密度，電壓，微波功率;同時還可顯示所測到的電磁輻射*對值與國際標準限值相比較的百分比，測量結果清晰，直觀。可用於測量移動通信基站，廣播電視，衛星通訊設備，無綫網絡，微波等多種高頻電磁波，微波強度。

我們的V4係列為新一代設備，相比其它產品，該係列提供更快的采樣時間，更好的IP3，更大的動態範圍，更高靈敏度，也更小範圍的過濾器(RBW),顯著降低的相位噪音和更大的解調帶寬，對Pre-Compliance 和 EMC/EMI 測試能提供好的測量結果。而HF - 60100 V4 做為這一係列中的旗艦型號，其具備令人難以致信的高靈敏度：-170dBm (1Hz @ 5.555GHz，選配前置放大器)，即使與當今很昂貴的競爭對手相比，性能，精度等方麵它都不落下風。

德國Aaronia(安諾尼) HF60105射頻電磁輻射分析儀應用範圍：

環境電磁輻射監測

移動通訊，廣播電視等單位的電磁輻射監測

工作場所的電磁場*全監測

無綫電頻譜管理

國防電子設備的電磁*全檢測

航空航天設備電磁環境監測

機場雷達電磁環境的*全監測

EMI，EMC 電磁兼容測試

Pre-Compliance-Test

Radio & TV

Tetra/BOS

ISM434

LTE800

ISM868

GSM900/ GSM1800/ GSM1900

DECT

UMTS 18.WLAN

Microwave

WiFi

Bluetooth

LTE2.6

WiMAX

Directional Radio

5GHz WLAN

PAR Radar

德國Aaronia(安諾尼) HF60105射頻電磁輻射分析儀產品軟件：

Aaronia免費給客戶提供強大的PC端分析軟件，通過軟件客戶能更好的使用儀器

德國Aaronia(安諾尼) HF60105射頻電磁輻射分析儀技術指標：

德國Aaronia(安諾尼) HF60105射頻電磁輻射分析儀配置清單：

推薦配置：

1)HF60105：

HF-60105主機：1個

標配HypeLOGr60100天綫: 1個;

多功能三腳支架: 1個;

3000mAh充電電池: 1個;

充電器:1個;

SMA接頭緊固扳手: 1個;

SMA轉接頭:1個;

1米長SMA電纜:1根;

使用手冊(電子版)與MCS軟件光盤(內置配置可用軟件獲悉):各1;

USB電纜: 1根;

-鋁箱:1個。

使用將根據標配天綫(探頭)的頻率特點適用於頻率680MHz-10GHz的測試。如GSM，WiFi等。

2)SUIT 1：

-包括上述HF60105供貨清單中*有材料，除此之外還有:

Bicol 0G30100E天綫: 1個;

SMA-N轉接頭1個;

抗壓工程塑料箱: 1個

根據增加了BicoLOG30100E天綫(探頭),在標配的基礎上增加了30MHz-1GHz的測試，如對講機，電台。

選配件：

選件001(1MB內存擴展)

1MB的內存擴展。強烈建議在數據記錄器使用! 標準配置的內存會很快用盡，內存擴展可以提供10000個記錄， 標準的內存僅提供100個記錄，標準的內存是64KB

選件002(高精度時間基準百萬分之0.5)

TCXO溫度補償型石英晶體諧振器， 高精度的 TCXO 時間基準是為SPECTRAN特別設計的，顯著改進了相位噪聲(抖動)，這使得使用非常窄的濾波器成為可能，*低到200Hz， 進而顯著改進了靈敏度。 為了充分利用HF-60100的*大靈敏度， 此選項是不可缺少的。高精度時間基準，使得頻率的測量精度大為提高。在將來的應用，例如時域測量，或者UMBT的選擇性編碼測量和顯示，是所須的。這些應用正在開發中。 標配的產品沒有此選項,時間基準是50ppm.

選件020(15dB 內置低噪前置放大器)

這個選件是內置的低噪聲 15dB 前置放大器，特別是在測量及弱信號性能好。可以用切換開關打開。須訂購的選件，價格也非常優惠。沒有此選件，靈敏度將會降低15dB.

選件UBBV1 40dB 外接低噪聲寬帶前置功率放大器(1MHz-1GHz)

這個外接的低噪聲前置放大器，頻率範圍寬，增益高達40dB , 特別是在測量及弱信號時，性能好，適合EN55011， EN55022 或者EN50371 電磁兼容測試。如果你使用我們的BicoLOG 天綫，或者我們的PBS1 近場探頭，EMC嗅探器，這個選件是達到好測試結果所需的。

選件UBBV2 40dB 外接低噪聲寬帶前置功率放大器(1MHz-8GHz)

這個外接的低噪聲前置放大器，頻率範圍寬，增益高達40dB , 特別是在測量及弱信號時，性能好，適合EN55011， EN55022 或者EN50371 電磁兼容測試。如果你使用我們的BicoLOG 天綫，或者我們的PBS1 近場探頭和EMC嗅探器，這個選件是達到好測試結果所需的。

選件205 10GHz寬帶峰值功率計，適用於 HF60105V4(X)

這個選項增加了頻譜儀的寬帶峰值功率計功能，測量範圍達到10GHz， 它還可以準確測試具有高波峰因數的信號，例如WLAN信號，和很短的信號，例如雷達信號。 測量是實時的， 寬帶的，帶溫度補償的。它是測試綫纜的衰減和和接收機的輸出非常有效的手段。根據不同的頻率，功率計測試的靈敏度達到約-50dBm, *大可測電平達到+10dBm ,如果增加一個20dB 的衰減器，*大可測量電平可達+30dBm .

輔件：

電磁幹擾/電磁兼容近場探頭 PBS1 和PBS2 (直流到9GHz)

可以直接指向幹擾源進行測試，頻率從直流到6GHz，也可以進行通用的EMC測試和監測。我們的近場探頭和嗅探器包括5個探頭，其中4個磁場探頭，1個電場探頭。

3000mAh鋰電池

提供更長久的操作使用時間(增加了4倍)強烈推薦自動測試使用。 標配的1300mAh將被更換。

USB口連接綫(特製)

連接頻譜儀和電腦， 特製的高性能磁環，強烈推薦連接電腦使用。

頻譜儀橡膠保護套

保護並且個性化你的頻譜儀，裝一個厚實的橡膠套，防止磕碰，不影響任何使用功能。

手槍式握把/微型三腳架

可拆卸的把手，實用的三角架。可接在HF60105的後麵，手持方便，放在桌上也方便，例如連接電腦，使用MCS分析軟件時。

多功能重型手槍式握把

強烈推薦在使用我們的HyperLOG天綫時使用。簡單快速改變天綫及向。 適用天綫擺放，使用大天綫HyperLOG40XX和30XX， 專業用戶需備。

12伏車載電源適配器

為設備主機和UBBV前置放大器充電。推薦移動用戶使用。

1m, 5m 或10 m 低損耗SMA接頭饋綫

高質量特製SMA接頭饋綫， 連接任何HyperLOG天綫， 或者BicoLOG 天綫，

20dB SMA 接頭衰減器

測試範圍從+20dBm 擴展到+40dBm

SMA 接頭直流隔離器

在測量直流電供電的信號時，例如 DSL/ISDN 綫，須使用直流隔離器。它可以防止直流電源損壞頻譜儀的輸入端。直接將直流隔離器連接到HF60105的SMA輸入端口即可。

校準電阻 SMA接頭

專業用戶需備。
