DSX4020 紫外輻照計產品簡介：

DSX4020是一款可測試UVA,UVB,UVC各種波段紫外輻射照度的多通道紫外輻射照度計，可用於汙水處理殺菌燈檢測,電焊弧光檢測,紫外老化實驗箱檢測等。

采用數字探頭，插拔式設計，儀器智能判斷探頭的型號。同時可以支持不同的紫外探頭。

紫外綫包括UVA波段(320nm-380nm),UVB波段(280nm-320nm)和UVC波段(200nm-280nm)。

UVA波段主要用於光固化,光刻曝光,紫外光源,集成電路光刻等行業;UVC波段，又稱為短波滅菌紫外綫。紫外綫殺菌燈發出的就是UVC短波紫外綫。

可拆卸探頭，可以測能量值，可以同時測強度值，量程突破20W，而且適用於UV LED的一款多功能紫外綫輻照度計。

S365采用的是UVA探頭，測試波長320-400nm，*心波長365nm。

用SMT貼片技術，選用高精度低功耗數字芯片，探測器經過嚴格的光譜及角度特性校正，性能穩定，適用性強。

該儀器用於光化學，高分子材料老化，探傷，紫外光源，植物栽培，以及大規模集成電路光刻等領域的紫外輻照度測量工作。

DSX4020 紫外輻照計產品特點：

. 光譜及角度特性經嚴格校正，穩定性好;

. 采用微電腦技術，精度高，功耗低;

. 數字液晶顯示，帶背光;

. 探頭與主機分離設計，方便更換不同探頭;

. 記憶功能，可循環存儲10組數據;

. 數字保持功能，Hold鍵，鎖定數據，方便記錄對比;

. 自動關機功能節省電量。

儀器結構

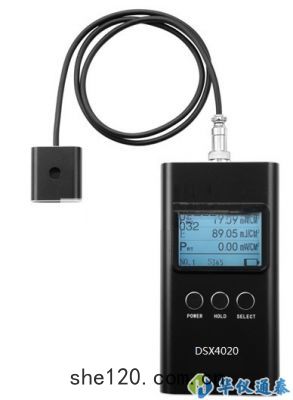

DSX2040紫外輻照計由主機和S365感光探頭兩部分組成，二者通過纜綫用航天插頭連接。主機上有電源開關和功能按鍵以及充電接口，通過充電接口可以給本機提供冗餘供電。

儀器維護及注意事項

. 校驗周期：建議校驗周期為一年;

. 儀器探頭背部自帶磁鐵，可以吸附在鐵板上，方便固定;

. 儀器使用時應保持儀器的清潔，並且注意探頭要輕拿輕放，避免強烈振動，以保證測量結果的準確性;

. 避免與腐蝕性物品接觸，被液體浸泡，遠離高溫高濕的環境;

. 切勿將標配感光探頭以外的任何物體接入儀器主機插口。

操作步驟

1. 使用本儀器進行測量時，請先將探頭連接主機;

開機：按下POWER鍵開機，進入係統顯示品牌LOGO和探頭型號序列號之後液晶屏上會顯示數字，這時即可進行測試;

2. 測試：將感應探頭的感應孔朝向需要檢測的紫外光源，檢測時要注意數值的高低與儀器標準無關，與紫外綫的分布和功率有關;

3. 數據保持：儀器液晶顯示屏上會顯示三組數據，Pmax大值，E能量值，Prt當前值，如果操作者要記錄當前某一時刻的值，隻需按一下HOLD鍵，數據就會鎖定並存儲下來;

4. 再按HOLD鍵可繼續進行下一組數據測試，共循環保存記錄10組數據;長按HOLD鍵數字清零;

5. 按SELECT鍵可讀取保存的10組數據，長按SELECT清零*有數據;

6. 液晶背光：當儀器不測試或不按動銨鍵10秒，儀器背光取消，進入省電模式，按任一鍵可點亮屏幕;測試時儀器會自動點亮屏幕;

7. 關機：當儀器無操作狀態3分鐘儀器會自動關機;按POWER鍵儀器會關機;關機後請將儀器放入專用便攜箱內，妥善保管。

DSX4020 紫外輻照計技術指標：

功率測量範圍： 0 - 20000mW/cm2

測量精度：±5 %

分辨率： 0.01 mW/cm2  0.01mj/cm2

電源:1200mAH鋰離子電池

外形尺寸: 主機:長156*寬75*高22mm(毫米)

探頭:長32*寬36*高14mm(毫米)

感光孔徑: ￠8mm

標準綫:綫長1米,加長需定製

取樣時間:約0.5秒

數據記錄:循環記錄10組數據

重量: 350克

使用溫度: 主機:-10至60°C(攝氏度)

探頭: -20至100°C(攝氏度)

承受溫度:120°C(攝氏度)條件下持續照射不超過20秒

有以下探頭可以選：

A：S254 波長範圍：230nm-280nm;λp：254nm

B：S297 波長範圍：280nm-330nm;λp：297nm

C：S365 波長範圍：320nm-400nm;λp：365nm

D：S405 波長範圍：340nm-420nm;λp：405nm.
