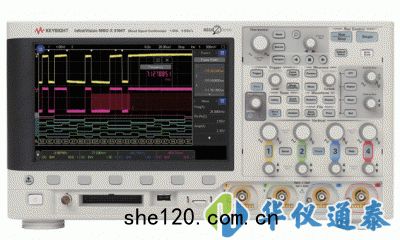

美國keysight InfiniiVision MSOX3104T混合信號示波器具有8.5英寸電容式觸摸屏，操控簡潔，帶寬1GHz，4個模擬通道和16個數字通道，此設備具有卓的信號完整性，在整個帶寬上可以達到 1mV/格的垂直靈敏度，在高分辨率采集模式下的分辨率很高可達12位。比任何其他示波器具備更*色的功能，它的波形捕獲率可以達到100萬個波形/秒，可以使您查看完整的信號細節，是一款您值得擁有的設備。
關鍵字：美國keysight InfiniiVision MSOX3104T混合信號示波器
美國keysight
美國keysight InfiniiVision MSOX3104T混合信號示波器具有8.5英寸電容式觸摸屏，操控簡潔，帶寬1GHz，4個模擬通道和16個數字通道，此設備具有卓的信號完整性，在整個帶寬上可以達到 1mV/格的垂直靈敏度，在高分辨率采集模式下的分辨率很高可達12位。比任何其他示波器具備更*色的功能，它的波形捕獲率可以達到100萬個波形/秒，可以使您查看完整的信號細節，是一款您值得擁有的設備。
美國keysight InfiniiVision MSOX3104T示波器產品簡介：
美國keysight InfiniiVision MSOX3104T示波器可以查看很詳細的信號細節，比任何其他示波器提供更多更*色的功能。該設備新增了電容式觸摸屏，觸摸式用戶界麵以及獨特的區域觸摸觸發技術。波形捕獲率100萬個波形/秒，可是您查看完整的信號細節，並能發現任何潛在的問題。美國keysight InfiniiVision MSOX3104T示波器可以為您提供所需要的全部性能和功能， 使您能夠更迅速地進行測量分析。
美國keysight InfiniiVision MSOX3104T示波器產品特點：
簡潔的觸控操作:
– 8.5 英寸電容式觸摸屏
– 觸摸式界麵
揭示偶發異常:
– 業界很快且毫不妥協的波形捕獲率
– 獨特的 InfiniiScan 區域觸摸觸發
輕鬆解決問題:
– 廣泛的串行解碼
– 集 6 種獨立儀器的功能於一身
– 時域/頻域關聯
美國keysight InfiniiVision MSOX3104T示波器產品參數：
InfiniiVision | MSOX3104T |
數字通道 | 4+16 |
帶寬1 (–3 dB) | 1 GHz |
計算得出的上升時間 (10-90%) | ≤ 450 ps |
很大采樣率 | 5 GSa/s 全部通道; 2.5 GSa/s 半通道 |
很大存儲深度 | 標配 4 Mpts, 標配分段存儲器 |
顯示屏尺寸和類型 | 8.5 英寸觸控電容屏/支持手勢操作 |
波形波形捕獲率 | > 1,000,000 個波形/秒 |
硬件帶寬很限 | 大約 20 MHz (可選擇 |
垂直分辨率 | 8 位(采用均值法後測量分辨率可增加到12 位) |
直流垂直精度 | ±[直流垂直增益精度 + 直流垂直偏置精度 + 0.25% 全量程] |
直流垂直增益精度 | ± 2.0% 全量程 |
直流垂直偏置精度 | ± 0.1 格 ± 2 mV ± 偏置設置值的 1% |
可檢測到的很小脈寬 | 5 ns |
通道間偏移 | 2 ns (典型值); 3 ns (很大值 |
觸發源 | 模擬通道 (1 至 4)，數字通道(D0 至 D15)，行，外部，WaveGen (1 或 Mod) (FM/FSK) |
顯示屏 | 8.5 英寸觸控電容屏/支持手勢操作 |
分辨率 | 800 (水平) x 480 (垂直) 像素格式 (屏幕區域) |
很大波形波形捕獲率 | > 1,000,000 波形/秒 |
標配端口 | 後麵板上有 1 個 USB 2.0 高速設備端口。支持 USBTMC 協議。兩個 USB 2.0 高速主機端口, 前麵板和後麵板，支持存儲設備，打印機和鍵盤 |
功耗 | 100 W |
電源電壓範圍 | 100-120 V, 50/60/400 Hz; 100-240 V, 50/60 Hz ±10% 自動調節量程 |
溫度 | 工作: 0 至 +55 °C；非工作: –30 至 +71 °C |
濕度 | 工作: ≤ +40 °C 時, 相對濕度高達 80%; +50 °C 時, 相對濕度高達 45%；非工作: 40°C時 相對濕度高達95%; 50°C 時 相對濕度高達45% |
*全性 | UL61010-1 第 2 版, CAN/CSA22.2 No. 61010-1-04 |
振動 | 滿足 IEC60068-2-6 和 MIL-PRF-28800; 3 類隨機振動 |
衝擊 | 滿足 IEC 60068-2-27 和 MIL-PRF-28800; 3 類隨機振蕩; 工作條件下: 30 g，½ 正弦波。11 ms 持續時間，沿主軸 3 次衝擊/軸，共 18 次衝擊) |
尺寸 | 381 mm (15 英寸) 寬 x 204 mm (8 英寸) 高 x 142 mm (5.6 英寸) 深 |
美國keysight InfiniiVision MSOX3104T示波器產品參數：
InfiniiVision | MSOX3104T |
數字通道 | 4+16 |
帶寬1 (–3 dB) | 1 GHz |
計算得出的上升時間 (10-90%) | ≤ 450 ps |
很大采樣率 | 5 GSa/s 全部通道; 2.5 GSa/s 半通道 |
很大存儲深度 | 標配 4 Mpts, 標配分段存儲器 |
顯示屏尺寸和類型 | 8.5 英寸觸控電容屏/支持手勢操作 |
波形波形捕獲率 | > 1,000,000 個波形/秒 |
硬件帶寬很限 | 大約 20 MHz (可選擇 |
垂直分辨率 | 8 位(采用均值法後測量分辨率可增加到12 位) |
直流垂直精度 | ±[直流垂直增益精度 + 直流垂直偏置精度 + 0.25% 全量程] |
直流垂直增益精度 | ± 2.0% 全量程 |
直流垂直偏置精度 | ± 0.1 格 ± 2 mV ± 偏置設置值的 1% |
可檢測到的很小脈寬 | 5 ns |
通道間偏移 | 2 ns (典型值); 3 ns (很大值 |
觸發源 | 模擬通道 (1 至 4)，數字通道(D0 至 D15)，行，外部，WaveGen (1 或 Mod) (FM/FSK) |
顯示屏 | 8.5 英寸觸控電容屏/支持手勢操作 |
分辨率 | 800 (水平) x 480 (垂直) 像素格式 (屏幕區域) |
很大波形波形捕獲率 | > 1,000,000 波形/秒 |
標配端口 | 後麵板上有 1 個 USB 2.0 高速設備端口。支持 USBTMC 協議。兩個 USB 2.0 高速主機端口, 前麵板和後麵板，支持存儲設備，打印機和鍵盤 |
功耗 | 100 W |
電源電壓範圍 | 100-120 V, 50/60/400 Hz; 100-240 V, 50/60 Hz ±10% 自動調節量程 |
溫度 | 工作: 0 至 +55 °C；非工作: –30 至 +71 °C |
濕度 | 工作: ≤ +40 °C 時, 相對濕度高達 80%; +50 °C 時, 相對濕度高達 45%；非工作: 40°C時 相對濕度高達95%; 50°C 時 相對濕度高達45% |
*全性 | UL61010-1 第 2 版, CAN/CSA22.2 No. 61010-1-04 |
振動 | 滿足 IEC60068-2-6 和 MIL-PRF-28800; 3 類隨機振動 |
衝擊 | 滿足 IEC 60068-2-27 和 MIL-PRF-28800; 3 類隨機振蕩; 工作條件下: 30 g，½ 正弦波。11 ms 持續時間，沿主軸 3 次衝擊/軸，共 18 次衝擊) |
尺寸 | 381 mm (15 英寸) 寬 x 204 mm (8 英寸) 高 x 142 mm (5.6 英寸) 深 |
