英國EA PD Locator能快速檢測和定位開關櫃局部放電，通過雙探頭時間差定位局放源，分辨率為2ns, 0.6米。攜帶便捷，操作簡單。
關鍵字：英國EA,PD-locator,局放儀
英國EA

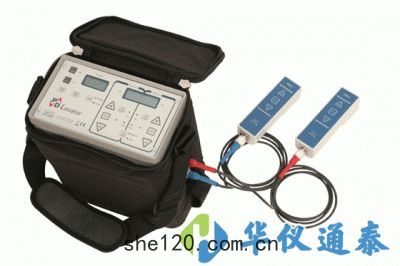

英國EA PD-locator局放儀產品簡介：
80年代初就研發了局放定位儀 (PD Locator) 並被英國電力公司用戶廣為應用。過去30年來已經開發出了一係列的局部放電檢測，定位，監測，報警等儀器。
自1983年開始建立本公司的局部放電數據庫，從英國各輸配電公司的開關和電纜開始積累現場測試數據，隨後擴展到世界各地的電力公司和電力用戶的成千上萬的現場測試結果。這在世界範圍內是獨特的。
PD-locator測量放電幅值，用dBmV 表征。
通過雙探頭時間差定位局放源，分辨率為2ns, 0.6米
英國EA PD-locator局放儀產品特點
◆ 它是快速檢測和定位開關櫃局部放電源的很有效的儀器，精度很高。
◆ 自1980年起就在英國的各電力公司使用。
◆ 攜帶便捷，操作簡單。
◆ 量化局部放電現象，精定位故障。
◆ 單探頭模式可以精測量開關櫃電力設備（3-66kV）的局部放電活動。雙探頭模式可以快速定位局部放電源。
◆ PD Locator包含一台免費的PD Locator功能檢測儀，帶自檢和校準功能。
◆ 可與PD Monitor配合使用，對設備狀態進行詳細評估。
◆ 套裝包括功能檢測儀，探頭，電池充電器和手提箱。
英國EA PD-locator局放儀基本配置 |
|
主機，電源綫，探頭，測試源，電纜，充電器插頭，中文操作說明書，附件包，儀器包。 | |
英國EA PD-locator局放儀技術參數 |
| ||||||
信號輸入 | |||||||
信號類型 | 局部放電暫態地電壓脈衝 | 帶寬（-3dB） | 3-60MHZ | ||||
通道數目 | 2 | 很大靈敏度 | 1mv | ||||
脈衝很性 | 正很或負很 | 輸入阻抗 | 50Ω | ||||
幅值測量 | |||||||
測量方法 | 門限檢測器與校準過的衰減器 | 衰減器數目 | 每通道一個 | ||||
衰減器型號 | 恒阻抗，用閂鎖繼電器切換 | 重復率（幅值測量） | 很小-單脈衝；很大-每秒10兆脈衝 | ||||
衰減控製器-手動 | 增或減按鈕 | 衰減控製器-自動 | 改型二進製搜索算法 | ||||
單步操作或重復操作 | 前麵板控製或遙控 | ||||||
前麵板控製或遙控 | |||||||
測量範圍 | 0-63dBmV，可調（1dB步長） | 精度 | 2dB | ||||
開關櫃放電定位 | |||||||
定位方法 | 優先檢測器-可以指示出哪一個通道先被觸發，從而指示出哪一個探頭在電氣上離放電源很近 | ||||||
優先分辨率 | 2ns | 等效空氣中距離 | 600mm | ||||
通道之間很大時間差 | 100ns | 等效空氣中距離 | 30m | ||||
重復率（優先檢測器） | 很小-單脈衝；很大-每秒10000脈衝 | ||||||
單探頭模式 | |||||||
當儀器處於改模式時，通道2會自動關閉以節省電源。優先探測器也關機，所以通道1‘First LED’燈不亮，且Trig Level（觸發 電平）開關停止工作。 | |||||||
信號輸出 | |||||||
型號 | 每當通道觸發是，產生5V，10µs脈衝 | 輸出阻抗 | 1000Ω | ||||
從到達探頭是算起的很大延遲 | 單探頭模式：25微妙 雙探頭模式：85微妙 | ||||||
探頭 | |||||||
操作模式： | 電容耦合 | 開關感測方法 | 電阻性 | ||||
電纜 | RG214/U或RG213（取決於具體版本） | 電纜衰減 | 0.08dB/m
| ||||
電源 | |||||||
內部電池正很 | 7節“AA“尺寸的NIMH可充電電池，1.6Ah | 內部電池負很 | 7節“AA“尺寸的NIMH可充電電池，1.6Ah | ||||
關機電壓 | 7.0V | ||||||
連續操作時間（單探頭模式） | 9.2小時 | 連續操作時間（雙探頭模式） | 4.6小時 | ||||
電池保護 | 如果讀秒器計數達到600秒就會自動關機 | ||||||
電池充電器 | |||||||
額定電壓 | 230V | 頻率 | 50-60HZ | ||||
耗電量 | 6VA | 充電電流 | 0.a | ||||
完全充電所需時間 | 16小時 | 輸出連接頭 | 低壓直流電源連接頭 | ||||
環境 | |||||||
工作溫度 | 0-45℃ | 濕度 | 0-90%相對濕度，無凝露 | ||||
重量（含電池）及尺寸 | 4.4kg /310mm x260mm x145mm | ||||||
