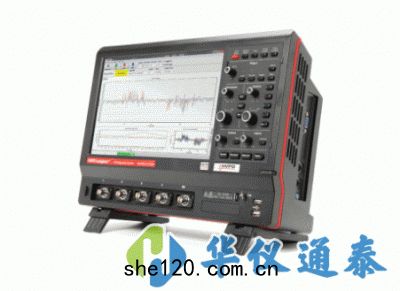

英國HVPD longshot局放檢測儀適合於各類中高壓(至750KV)電纜的局放測量及定位，解決電纜局放測試和故障定位的局部放電檢測儀
關鍵字：longshot,英國HVPD longshot
英國HVPD
英國HVPD longshot局放檢測儀適合於各類中高壓(至750KV)電纜的局放測量及定位，解決電纜局放測試和故障定位的局部放電檢測儀。
英國HVPD longshot局部放電檢測儀 產品簡介：
•在電纜帶電狀態下(ON-LINE)使用HFCT測試方法,準確對電纜進行局部放電的測量以及故障定位
•在電纜交接或驗收試驗時，可以配套串聯諧振或者VLF耐壓裝置，對電纜進行局部放電的測量和定位
•解決了以往由於背景噪音導致現場交接試驗局放測試難以進行的困難
•HFCT是為測量較低頻率的電纜局放脈衝而設計的
•電纜發生局部放電時，引起局部放電的空穴形成實阻抗，這是電纜的浪湧阻抗，在開始時是純阻性的
•其產生的脈衝基本上是單很性脈衝，上升時間很短，並且脈衝寬度也很窄
•脈衝從產生點向外傳播，在電纜中傳播時衰減和散射，當到達測量點時，脈寬增加幅值減小
•通過HFCT可以在測量時檢測到比較好的脈衝波形，其保留了與源波形相同的特性
英國HVPD longshot局部放電檢測儀產品特點：
•噪音幹擾脈衝自動*製及局放自動“事件辨識”功能
•可以有效濾除背景噪音，同時識別放電類型
•配備PDGold© V6數據采集和PDReader© V6數據分析/報告生成軟件包
•中文操作及顯示界麵
•通過係統軟件可以識別*有的局部放電的位置，快速有效排除故障
•用於電纜及配件，變壓器，互感器，開關裝置以及電動機和發電機的局放監測
•可以在離綫狀態下配合工頻或者諧振對待測物進行局放測量，適用IEC60270標準
•可以在綫測量電纜中間接頭的位置
•四通道同步信號采集，同步精度≤ 2ns
•超寬頻4通道在綫局放（PD ）診斷，測量及監視技術
•典型現場測試時間為5-10分鐘；亦可用作短期（1-24小時）局放在綫監視
•配用脈衝應答器可對長至5km的電纜進行在綫局放定位(PDMap© 軟件選擇)
英國HVPD longshot局部放電檢測儀 技術參數：
| 監測頻率範圍 | 0-400MHz （超寬頻 ） |
| 輸入通道 | 4（同步） |
| 輸入連接類型 | 同軸電纜接插件（BNC） |
| 輸入連接內部阻抗 | 50Ω/1MΩ/DC/GND |
| 數據采集 | 連接 |
| 觸發源 | 綫路/自動/外部 |
| 50/60赫茲的大采樣率 | 高可達5GS/s |
| 大采樣存儲 | 12.5MPts/通道 |
| 操作係統 | Windows XP 或 windows 7 |
| 顯示器類型 | SVGA TFT 液晶顯示器彩色觸屏 |
| 顯示器大小（對角綫） | 10.4 英寸 |
| 顯示器分辨率 | 800X600像素 |
| 連通性 (外接顯示器) | 15針D型SVGA |
| 串行端口 | RS232（DB-9） |
| 以太網 | 10/100Base-T |
| USB2.0 | 5 |
| 音頻綫輸入 | 3.5mm插孔 |
| 音頻綫輸出 | 3.5mm插孔 |
| 尺寸（H x W x D） | 260mm x 340mm x 152mm |
