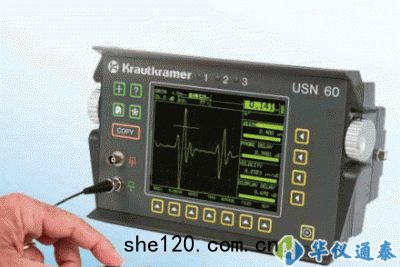

德國KK USN60超聲波探傷儀將數字設計的強大優勢與詳細的動態回波信息相結合，可對水浸和關鍵焊縫測試作出迅速，平滑的響應。

德國KK USN60產品簡介：
•USN 60將數字設計的強大優勢與詳細的動態回波信息相結合
•獨特的信號處理可顯示附加的A掃描圖，如與波形一同顯示的“亮度變化”
•從而彌補數字設備缺失的“模擬外觀和性能”
•高分辨率（640 x 480像素）彩色液晶顯示屏所擁有的60赫茲刷新率和“單次射程”測量技術
•可對水浸和關鍵焊縫測試作出迅速，平滑的響應
•兩個獨立的探傷閘門，界麵閘門選項，底波衰減選項
•6千赫脈衝重復頻率和實時模擬及TTL輸出，使其成為係統測試應用的理想選擇
•獨特的Smartview功能為關鍵的掃描和旋轉零件檢測顯示很重要的信息
•現場檢測薄型材料測量，大型的聲波衰減材料和水浸係統，USN60擴大了便攜式設備可以應用的範圍
•方波脈衝發生器可選可調很好的探頭匹配，滿足廣泛的難於穿透的應用
•兼顧模擬性能和數字優勢的高分辨率彩色顯示屏
•高分辨率（640 x 480像素）彩色液晶顯示屏
•獨特的信號處理可生成“模擬外觀和性能”的回波動態圖像
•可從四種真色彩顯示方案中進行擇，配合照明條件
•可從八種A型掃描色彩種選擇，緩解疲倦感和眼部疲勞
•調整亮度，在任何照明條件下，都獲得輕鬆的觀看效果
•閘門和閘門功能進行了色彩編碼，方便識別和快速調整

德國KK USN60超聲波探傷儀尖波脈衝或方波脈衝發生器：
•日常應用仍然偏向於使用尖脈衝
•對於低頻應用，方波脈衝發生器可通過調整脈衝寬度和電壓，進行很好的測試匹配
•對難於穿透的金屬應用，特別是非金屬檢測（如：合成材料）進行了優化
•脈衝寬度可以10納秒步進,很大調至1000納秒，實現較優的探頭匹配和多樣性
•脈衝發生器的電壓可以10伏步進從50調整到450伏

德國KK USN60超聲波探傷儀簡便焊縫檢測工具：
•彩條顯示（專有申請中）可在焊縫檢測中輕鬆識別各條數據和跨距
•網格可為每條數據動態更換顯示屏背景色的波段
•A掃描動態更換每條數據的“實時”A掃描顏色
•焊接程度計算根據AWS規格D1.1.簡化了焊接程度的級別（公式D = A–B–C)
•帶有曲度修正的三角缺陷位置計算功能自動計算缺陷深度，表麵距離和聲程
•在使用斜探頭時，也可結合彩條顯示進行檢測
•*有的TOF測量可以毫米，英寸或秒顯示

德國KK USN60超聲波探傷儀數字優勢：
•SmartView功能與可變的持續保持模式一同顯示測試中很重要的信息（相對簡短）
•實時（單次射程）模擬和TTL輸出可處理廣泛係列的係統應用
•可選四種保持模式：全部，峰值標準，比較或包絡模式，獲得很好的波形評估和比較
•三種可變的持續模式可在保持包絡中選擇，在視覺上幫助掃描和移動零件檢測的缺陷檢測和評估
•保持後台模式允許對在屏幕上保持的回波按時間進行調整
•該模式也存儲具體範圍前後的附加信息，以確保保持圖像的移動
•與凍結參考波型比較與不同顏色的實時A掃描進行比較，輕鬆解讀測試結果

德國KK USN60超聲波探傷儀缺陷定量：
•40Db動態多曲綫DAC/TCG選項可修正材料衰減和波形發散引起的距離/振幅變化，並能單獨編輯或插入記錄的回波
•一次很多可在屏幕上畫出4條DAC曲綫，從而在原始記錄的DAC曲綫外顯示+/- dB曲綫
•可記錄多達16個數據點，每微秒很大的曲綫斜度為12 dB
•符合或超過了TCG的工業要求
•DGS（距離增益尺寸）選項顯示了特殊等效參考缺陷尺寸曲綫
•作為測量25個窄頻探頭從探頭到參考缺陷距離的功能
•ERS（等效參考缺陷尺寸）功能可自動計算測量門內任何回波的相應等效參考缺陷的直徑

德國KK USN60超聲波探傷儀首肯功能：
•使用快速旋鈕調整的簡單操作；左邊的旋鈕可直接調整增益並可以鎖定
•自動CAL可快速，輕鬆地進行校準
•用戶可輕鬆選擇65種的材料速率
•帶有AutoLOW和AutoHIGH設置的15赫茲到6千赫PRF和15赫茲到2千赫PRF，可以手動調整，並可外部觸發
•2個獨立的閘門可為探傷和厚度測量應用監控振幅和聲程距離
•帶有10個可選頻率範圍的250 KHz到25 MHz能力可對探頭進行匹配，獲得很好性能
•射頻顯示模式可提高信號評估和不同材料的膠接檢測
•4種可選的衰減設置（50，75，150，500 ohms）可實現很好的探頭性能
•040”到1100”（1毫米到28米）的範圍（鋼材）覆蓋了由薄型材料到厚的聲波衰減材料
•dB REF按鍵在激活時，可評估後續回波增益值和A門內的很大回波振幅（參考回波）
•IF（界麵）閘門選項，用於水浸測試應用中的顯示屏，A門，B門和/或DAC/TCG的自動啟動
•VGA輸出選項提供與計算機顯示器或計算機投影機連接的簡便方法，用於多人觀看和培訓目的
•RF輸出選項可通過標準的Lemo連接器輸出原始的射頻波形，便於進一步分析
•BEA（底波衰減）選項允許該區域B門下的獨立增益控製，以進行底波監控
•19”安裝支架機型，用於水浸和係統應用

德國KK USN60超聲波探傷儀文件編製和錄製：
•使用A型掃描存儲和預覽至少200個用戶命名的數據集，用於快速調用和儀器設置
•UltraDOC 4軟件程序可用於計算機雙向交流，A掃描簡便的數據集存儲和測試結果的文件生成
•UltraMATE?軟件程序簡化厚度數據的轉移，存儲，分析和文件編製
•使用A型掃描編製的報告 可直接輸出到多台打印機
•文字數字式厚度數據記錄器可靈活，方便地存儲厚度讀數
•由用戶輸入文件名，位置編碼，注釋，記錄和標題域，以綫性，網格或用戶定義的綫性文件結構記錄

德國KK USN60超聲波探傷儀技術參數：
