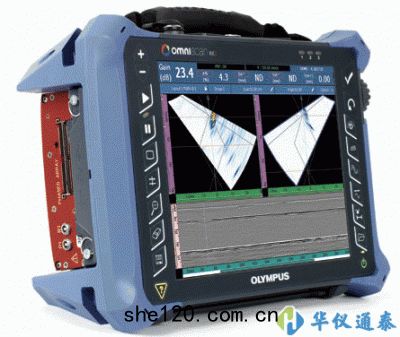

日本OLYMPUS OmniScan MX2超聲相控陣探傷儀可快速進行設置，檢測及創建報告，從而保證了高水平的手動及厲害AUT應用。
關鍵字：OmniScan MX2,OmniScan MX2超聲相控陣探傷儀,日本OLYMPUS超聲相控陣探傷儀
日本OLYMPUS OmniScan MX2超聲相控陣探傷儀可快速進行設置，檢測及創建報告，從而保證了高水平的手動及厲害AUT應用。
日本OLYMPUS OmniScan MX2產品簡介：
•帶有觸摸屏界麵的OmniScan MX2係列超聲探傷儀可與新款機載或基於PC機的軟件配合使用，具有更高的檢測效率：可快速進行設置，檢測及創建報告，從而保證了高水平的手動及厲害AUT應用
•Olympus推出了一款使用TOFD技術的新型相控陣模塊，一款新型UT模塊，以及新軟件程序（NDT SetupBuilder和新版OmniPC），這些新型模塊與新推出的軟件程序拓展了業已很為成功的OmniScan MX2平台的性能，提高了無損探傷工作流程的效率
•OmniScan MX2這款老二代儀器，不僅可以與10多種相控陣和超聲模塊相兼容，而且還提高了檢測效率：其更快的設置速度，更短的檢測周期，更快地創建報告的特性保證了厲害AUT的高水平應用
•為NDT專家研發的這款*端，可升級的檢測平台可實現*正的未來新一代的NDT檢測
•OmniScan MX2這款便攜式，模塊化的儀器不僅具有高采集速率，而且新添了多種強大的軟件功能，因此可以更為有效地進行手動和自動檢測
•OmniScan MX2儀器直觀性很強的分步向導，可簡化和加速設置過程，因此用戶可快速開始進行檢測
•這款MX2儀器配有更寬大明亮的10.4英寸（26.4 cm）屏幕，具有新式，獨特，直觀的觸摸屏功能，其符合工業標準的相控陣用戶界麵的反應速度以及傳輸數據的速度比以往更快，因此，用戶可以更迅速地開始進行下一個檢測
•OmniScan MX2是檢測解決方案的重要部分，與其它關鍵性組件結合在一起，可形成一個完整的檢測係統
•Olympus可提供完整的檢測產品係列，包括：相控陣探頭，掃查器，分析軟件，以及各種附件
•可根據具體的應用要求被整合，包裝，成為可快速裝配在一起的，針對某一特殊應用的解決方案包，用戶在購買產品上的投資可以得到迅速的回報
•Olympus在世界範圍內提供高質量的校準及維修服務，其精通相控陣應用的專家隊伍保證了客戶在需要幫助時可以得到即時的技術支持
日本OLYMPUS OmniScan MX2超聲相控陣探傷儀產品特點：
•Olympus剛剛推出了一個與MX2儀器相兼容的新模塊係列
•以創新型PA2模塊為代表的新相控陣模塊係列在很多方麵提高了性能，如：迄今為止很好的相控陣和TOFD信號質量
•信噪比更好
•脈衝發生器更強大
•64度純灰色調
•提高了多組性能
•同時使用PA和UT通道的能力
•一般硬件指標的完善
•可在更高的溫度下工作（高達45°C）
•帶有快速閉鎖係統的新型OmniScan探頭連接器
•設計符合IP66環境評級
•電池工作時間更長
•新型UT2常規超聲模塊具有與PA2模塊的UT通道相同的技術性能，但是其UT通道是PA2模塊UT通道的2倍
•利用OmniScan MX2進行數據分析
•數據光標，參考光標與測量光標用於缺陷的定量
•擴展的數據庫，預先定義的三角學參數列表，陷缺相對於軸的統計數據，體積位置信息，基於規範的合格標準以及腐蝕成像的統計數據等
•在進行離綫閘門重新定位的操作中，視圖可被鏈接在一起，進行交互式分析和自動更新
•優化的預置布局可對缺陷的長度，深度和高度進行快速方便的定量
日本OLYMPUS OmniScan MX2超聲相控陣探傷儀產品應用：
•壓力容器的焊縫檢測
•復合材料檢測
•小直徑管件的焊縫檢測
•手動和半自動腐蝕成
日本OLYMPUS OmniScan MX2超聲相控陣探傷儀技術參數：
| 相控陣模塊的技術規格（適用於OMNI-M2型模塊） | |||
| 外型尺寸 （寬 x 高 x 厚） | 325 mm x 235 mm x 130 mm （12.8 in. x 9.3 in. x 5.1 in.） | ||
| 重量 | 3.2公斤，不含模塊，帶一節電池。 | ||
| 數據存儲 | |||
| 存儲設備 | SDHC卡，大多數標準USB存儲裝置，或快速以太網 | ||
| 數據文件容量 | 300 MB | ||
| I/O端口 | |||
| USB端口 | 3個 | ||
| 音頻報警 | 是 | ||
| 視頻輸出 | 視頻輸出（SVGA） | ||
| 以太網 | 10/100 Mbps | ||
| 輸入/輸出綫纜 | |||
| 編碼器 | 雙軸編碼器綫（正交，向上，向下或時鐘/方向） | ||
| 數字輸入 | 4個數字TTL輸入，5 V | ||
| 數字輸出 | 4個數字TTL輸出，5 V，15 mA | ||
| 采集開啟/關閉裝置 | 遠程采集啟動TTL，5 V | ||
| 電源輸出綫 | 5 V，500 mA電源輸出綫（帶短路保護） | ||
| 報警 | 3 TTL，5 V，15 mA | ||
| 模擬輸出 | 2個模擬輸出（12比特），±5 V，10 kΩ | ||
| 步速輸入 | 5 V TTL步速輸入 | ||
| 顯示 | |||
| 顯示屏尺寸 | 26.4 cm（10.4英寸） （對角綫） | ||
| 分辨率 | 800 x 600像素 | ||
| 亮度 | 700 cd/m2 | ||
| 顏色數量 | 1千6百萬 | ||
| 類型 | 薄膜晶體管液晶顯示屏（TFT LCD） | ||
| 電源 | |||
| 電池類型 | 智能鋰離子電池 | ||
| 電池數量 | 1節或2節電池（電池艙內可容納兩個熱插拔電池） | ||
| 電池供電時間 | 使用兩節電池，很少7小時 | ||
| 環境指標 | |||
| 工作溫度範圍 | -10 °C～45 °C （14 ºF～113 ºF） | ||
| 存儲溫度範圍 | -20 °C～60 °C（-4 ºF～140 ºF），帶電池 -20 °C～70 °C，不帶電池 | ||
| 相對濕度 | 45 °C無冷凝條件下，很大相對濕度為70 %。 | ||
| 侵入保護評級 | 設計符合IP66評級 | ||
| 防撞擊評級 | 通過MIL-STD-810G 516.6的墜落測試 | ||
| MX2模塊的兼容性 | |||
| MXU 4.0及更新版本 | OMNI-M2-PA1664 | ||
| OMNI-M2-PA16128 | |||
| OMNI-M2-PA32128 | |||
| OMNI-M2-UT-2CH | |||
| MXU 3.1 | OMNI-M-UT-8CH | ||
| MXU的*有版本 | OMNI-M-PA1664 | ||
| OMNI-M-PA16128 | |||
| OMNI-M-PA32128 | |||
| OMNI-M-PA32128PR | |||
| OMNI-M-PA3232 (200 V) | |||
| MXU-M 3.1及更早版本 | OMNI-M-PA1664M | ||
| 一般規格 | |||
| 外型尺寸 （寬 x 高 x 厚） | 226 mm x 183 mm x 40 mm （8.9 in. x 7.2 in. x 1.6 in.） | ||
| 重量 | 1.6 kg（3.5 lb） | ||
| 接口 | 1個相控陣接口： Olympus PA接口 2個UT接口： LEMO 00 | ||
| 聚焦法則數量 | 256個 | ||
| 探頭識別 | 自動探頭識別 | ||
| 脈衝發生器/接收器 | |||
| 孔徑 | 32個晶片** | ||
| 晶片數量 | 128個晶片** | ||
| 脈衝發生器 | PA通道 | UT通道 | |
| 電壓 | 40 V，80 V，115 V | 95 V，175 V，340 V | |
| 脈衝寬度 | 30 ns～500 ns可調，分辨率為2.5 ns。 | 30 ns ～ 1000 ns範圍內可調， 分辨率為2.5 ns。 | |
| 脈衝形狀 | 負方波 | 負方波 | |
| 輸出阻抗 | < 25 Ω | < 30 Ω | |
| 接收器 | PA通道 | UT通道 | |
| 增益 | 0 dB～80 dB，很大輸入信號為550 mVp-p（滿屏高） | 0 dB～120 dB，很大輸入信號為34.5 Vp-p（滿屏高） | |
| 輸入阻抗 | 65 Ω | 脈衝回波模式：60 Ω 脈衝發送接收模式：50 Ω | |
| 係統帶寬 | 0.6 MHz～18 MHz（–3 dB） | 0.25 MHz～28 MHz（–3 dB） | |
| 聲束形成 | |||
| 掃查類型 | 扇形和綫性 | ||
| 組數量 | 很多8個 | ||
| 數據采集 | |||
| 數字化頻率 | 在每4個通道*使用了一個插值後，為400 MHz （12比特） | ||
| 很大脈衝速率 | 高達10 kHz（C掃描） | ||
| 數據處理 | PA通道 | UT通道 | |
| 數據點數 | 很多8192個 | ||
| 實時平均 | 2, 4, 8, 16 | 2, 4, 8, 16, 32, 64 | |
| 檢波 | 射頻，全波，正半波和負半波 | ||
| 濾波 | 3個低通，3個帶通，5個高通濾波器 | 3個低通，6個帶通，3個高通濾波器（TOFD配置下為8個低通濾波器） | |
| 視頻濾波 | 平滑（根據探頭頻率範圍調節） | ||
| 數據顯示 | |||
| A掃描刷新率 | 實時： 60 Hz | ||
| 數據同步 | |||
| 根據內部時鐘 | 1 Hz～10 kHz | ||
| 根據編碼器 | 雙軸： 1步～65536步 | ||
| 可編程的時間校正增益（TCG） | |||
| 點數 | 32個： 每個聚焦法則有一條TCG曲綫。 | ||
| 報警 | |||
| 報警數量 | 3個 | ||
| 條件 | 閘門的任意邏輯組合 | ||
| 模擬輸出 | 2 | ||
