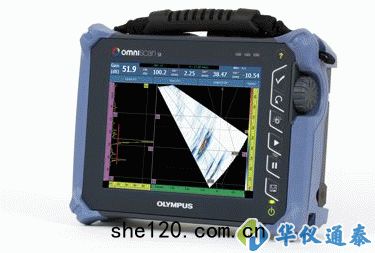

日本OLYMPUS OmniScan SX超聲相控陣探傷儀有兩種型號：SX PA和SX UT，是一款單組無模塊儀器，針對檢測要求較低的應用，這款儀器操作很為方便，性價比很高。
關鍵字：OmniScan SX,OmniScan SX超聲相控陣探傷儀,日本OLYMPUS超聲相控陣探傷儀
日本OLYMPUS OmniScan SX超聲相控陣探傷儀有兩種型號：SX PA和SX UT，是一款單組無模塊儀器，針對檢測要求較低的應用，這款儀器操作很為方便，性價比很高。
日本OLYMPUS OmniScan SX產品簡介：
•為了更加方便地使用儀器，OmniScan SX在其8.4英寸觸摸屏上使用了合理簡化的新型軟件界麵
•OmniScan SX是一款單組無模塊儀器，針對檢測要求較低的應用，這款儀器操作很為方便，性價比很高
•OmniScan SX有兩種型號：SX PA和SX UT
•SX PA是一款16:64PR相控陣單元，與僅具有UT通道的SX UT一樣，也配備了一個常規UT通道，可以進行脈衝回波，一發一收或TOFD檢測
•與OmniScan MX2相比，OmniScan SX重量輕33 %，體積小50 %，具有OmniScan產品未有的更為輕巧便攜的性能
日本OLYMPUS OmniScan SX超聲相控陣探傷儀產品特點：
•OmniScan SX觸摸屏配有全屏模式選項，使清晰度達到很大化，用戶僅需在觸摸屏上進行簡單操作，便可訪問許多菜單功能
•直觀的界麵使用戶可以流暢地進行菜單選擇，縮放，閘門調節，光標移動以及文本和數字的輸入
•加上其它附加的集成功能，包括淺顯易懂的設置和校準向導，迅捷的S掃描和A掃描顯示更新率，和快速的脈衝重復頻率（PRF），使OmniScan SX成為一款*效的檢測工具
•OmniScan SX能與Olympus數量龐大的掃查器，探頭和附件產品，及其專門的配備軟件NDT SetupBuilder和OmniPC完全兼容
•硬件和軟件產品的完整結合，使檢測流程從設計，設置到采集，分析變得精簡有效
日本OLYMPUS OmniScan SX超聲相控陣探傷儀產品應用：
•相控陣焊縫檢測
•腐蝕成像和復合材料檢測
•TOFD焊縫檢測
•組件檢測
日本OLYMPUS OmniScan SX超聲相控陣探傷儀技術參數：
| 外殼 | ||
| 外型尺寸 （W x H x D） | 267 mm × 208 mm × 94 mm (10.5 in. × 8.2 in. × 3.7 in.) | |
| 重量 | 3.4 kg（7.5 lb），含電池 | |
| 數據存儲 | ||
| 存儲裝置 | SDHC卡，或大多數標準USB存儲設備 | |
| 數據文件容量 | 300 MB | |
| I/O端口 | ||
| USB端口 | 2個符合USB 2.0技術規格的USB端口 | |
| 音頻報警 | 有 | |
| 視頻輸出 | 視頻輸出（SVGA） | |
| I/O綫 | ||
| 編碼器 | 雙軸編碼器綫（正交，向上，向下或時鐘/方向） | |
| 數字輸入 | 4個數字TTL輸入，5 V | |
| 數字輸出 | 3個數字TTL輸出，5 V；每個輸出很大電流為15 mA。 | |
| 采集開關 | 有，通過對一個數字輸入進行配置的方式實現 | |
| 電源輸出綫 | 5 V，500 mA電源輸出綫（帶短路保護） | |
| 步速輸入 | 5 V TTL步速輸入 | |
| 顯示 | ||
| 顯示屏尺寸 | 21.3 cm（8.4 in.） （對角綫） | |
| 分辨率 | 800像素 x 600像素 | |
| 亮度 | 600 cd/m2 | |
| 觀察角度 | 水平： –80° ～ 80° 垂直： –60° ～ 80° | |
| 顏色數量 | 1千6百萬 | |
| 類型 | 薄膜晶體管液晶顯示屏（TFT LCD） | |
| 電源 | ||
| 電池類型 | 智能鋰離子電池 | |
| 電池數量 | 1節 | |
| 電池供電時間 | 正常操作條件下，至少6小時 | |
| 環境技術規格 | ||
| 工作溫度範圍 | -10 °c ～ 45 °C （14 ºF ～ 113 ºF） | |
| 存放溫度範圍 | –20 °C ～ 60 °C（–4 ºF ～ 140 ºF），含電池 –20 °C ～ 70 °C（–4 ºF ～ 158 ºF），不含電池 | |
| 相對濕度 | 45 °C無冷凝的條件下，很大相對濕度為70 %。 | |
| 侵入保護評級 | 設計符合IP66評級 | |
| 防撞擊評級 | 通過MIL-STD-810G 516.6的墜落測試 | |
| 超聲技術規格（適用於OMNISX-1664PR） | ||
| 接口 | 1個相控陣接口： Olympus PA接口 2個UT接口： LEMO 00 | |
| 聚焦法則數量 | 256個 | |
| 探頭識別 | 自動探頭識別 | |
| 脈衝發生器/接收器 | ||
| 孔徑 | 16個晶片 | |
| 晶片數量 | 64個晶片 | |
| 脈衝發生器 | PA通道 | UT通道 |
| 電壓 | 40 V，80 V，115 V | 95 V，175 V，340 V |
| 脈衝寬度 | 30 ns ～ 500 ns範圍內可調， 分辨率為2.5 ns。 | 30 ns ～ 1000 ns範圍內可調， 分辨率為2.5 ns。 |
| 脈衝形狀 | 負方波 | 負方波 |
| 輸出阻抗 | 35 Ω（脈衝回波模式） 30 Ω（一發一收模式） | < 30 Ω |
| 接收器 | PA通道 | UT通道 |
| 增益 | 0 dB～80 dB，很大輸入信號為550 mVp-p（滿屏高） | 0 dB～120 dB，很大輸入信號為34.5 Vp-p（滿屏高） |
| 輸入阻抗 | 60 Ω（脈衝回波模式） 150 Ω（一發一收模式） | 60 Ω（脈衝回波模式） 50 Ω（脈衝發送接收模式） |
| 係統帶寬 | 0.6 MHz～18 MHz（–3 dB） | 0.25 MHz～28 MHz（–3 dB） |
| 聲束形成 | ||
| 掃查類型 | 扇形或綫性 | |
| 組數量 | 1個 | |
| 數據采集 | PA通道 | UT通道 |
| 數字化頻率 | 每5/4個通道使用了一個插值後，為400 MHz（12比特） | 每4個通道使用了一個插值後，為400 MHz（12比特） |
| 很大脈衝速率 | 高達6 kHz（C掃描） | |
| 數據處理 | PA通道 | UT通道 |
| 數據點數 | 很多8192個 | |
| 實時平均 | PA： 2，4，8，16 | UT： 2，4，8，16，32，64 |
| 檢波 | 射頻，全波，正半波和負半波 | |
| 濾波 | 3個低通，3個帶通，5個高通濾波器 | 3個低通，6個帶通，3個高通濾波器（TOFD配置下為8個低通濾波器） |
| 視頻濾波 | 平滑（根據探頭頻率範圍調節） | |
| 數據顯示 | ||
| A掃描刷新率 | A掃描： 60 Hz； S掃描： 60 Hz | |
| 數據同步 | ||
| 根據內部時鐘 | 1 Hz～6 kHz | |
| 根據編碼器 | 雙軸： 1步～65536步 | |
| 可編程的時間校正增益（TCG） | ||
| 點數 | 16個： 每個聚焦法則有一條TCG （時間校正增益）曲綫 | |
| 很大斜率 | 40 dB/10 ns | |
| 報警 | ||
| 報警數量 | 3個 | |
| 條件 | 閘門的任意邏輯組合 | |
