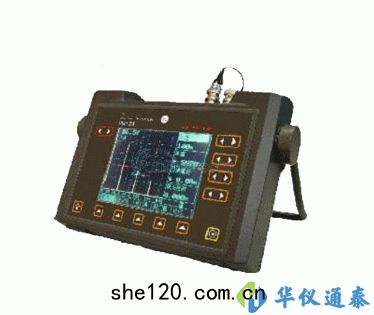

美國DAKOTA DFX638超聲波探傷儀是一種用途廣泛，高性能，高穩定性和可靠性，功能強大的通用型探傷儀。它能夠快速便捷，無損傷，精的進行工件內部多種缺陷(裂紋，焊縫，焊縫未融合和未焊透，氣孔，砂眼，夾雜，折疊等)的定位和診斷。
關鍵字：DFX638,DFX638超聲波探傷儀,美國DAKOTA超聲波探傷儀
美國DAKOTA
美國DAKOTA DFX638超聲波探傷儀是一種用途廣泛，高性能，高穩定性和可靠性，功能強大的通用型探傷儀。它能夠快速便捷，無損傷，精的進行工件內部多種缺陷(裂紋，焊縫，焊縫未融合和未焊透，氣孔，砂眼，夾雜，折疊等)的定位和診斷。
美國DAKOTA DFX638產品簡介：
•美國DAKOTA ULTRASONICS公司推出的DFX615/625/635/638超聲波探傷儀,采用彩色高速寬溫工業級TFT_LCD液晶顯示屏，先國際的技術設計，檢測速度快，精度高，波形穩定
•DFX638超聲波探傷儀是一種用途廣泛，高性能，高穩定性和可靠性，功能強大的通用型探傷儀。它能夠快速便捷，無損傷，精的進行工件內部多種缺陷(裂紋，焊縫，焊縫未融合和未焊透，氣孔，砂眼，夾雜，折疊等)的定位和診斷
美國DAKOTA DFX638超聲波探傷儀產品特點：
•高清晰，高亮度彩色TFT顯示
•寬帶&窄帶放大器
•Active Edge功能，兼有良好的近表麵分辨率和穿透能力
•曲麵修正功能
•DAC/TCG/AWS/DGS(缺陷評定功能)
•自動校準
•USB/RS232/Video/Analog接口
•水程界麵跟蹤(DFX638專有)
•長效鋰電池
•堅固的鋁合金外殼(IP65)
美國DAKOTA DFX638超聲波探傷儀技術參數：
| 檢測範圍 | DFX615和625： 0～5mm直至0～10m(鋼)，可以10mm或1mm間隔調節 DFX635和635： 0～1mm直至0～20m(鋼)，可以1/2/5或1mm增量連續可調 |
| 聲速 | DFX615和625： 1000～9999m/s，連續可調 DFX635和638： 256～16000m/s，連續可調 |
| 探頭延遲 | 0～999.999μs |
| 掃描延遲 | DFX615和625： 0～10000mm，步進0.05mm(鋼) DFX635和638： 0～20000mm，步進0.05mm(鋼) |
| 增益 | 0～110dB，調節步進0.5/2/6/14和20dB |
| 檢測模式 | 脈衝回波和發射 /接收 |
| 脈衝發生器 | DFX615和625：200V發生器 DFX635和638： 100～350V(MS380 450V)可變方波脈衝發生器。 |
| 脈衝重復頻率 | DFX615和625：35～1000Hz，步進5Hz DFX635和638：35～5000Hz，步進5Hz |
| 視頻刷新頻率 | 50(PAL製)或60Hz(NTSC製) |
| 檢波方式 | 全波，正半波，負半波，RF |
| 頻率範圍 | DFX615：寬頻帶：1MHz～10MHz(-6dB) DFX625：窄頻帶*心頻率分別為：1MHz，2MHz，5MHz 寬頻帶：1.5MHz～15MHz(-6dB) DFX635和638：6個窄頻帶，*心頻率分別為：0.5MHz，1MHz，2.25MHz，5MHz，10MHz，和15MHz 寬頻帶：2MHz～22MHz(-6dB)和1MHz～35MHz(-20dB) |
| 係統綫性 | 垂直綫性：1%全屏幕高度(FSH) 放大器精度：±0.1dB 水平綫性：±0.4%全屏幕寬度(FSW) |
| *製 | DFX635和638： 50% 綫性*製。選用此功能時，前麵板上的LED 指示燈會點亮以警示 DFX635和638： 80% 綫性*製。選用此功能時，前麵板上的LED 指示燈會點亮以警示 |
| 測量單位 | 公製 (mm)，英寸，時間(μs ) |
| 屏幕顯示 | TFT 彩色顯示：顯示屏幕尺寸；111.4x83.5mm320x240象素，A－Scan區域255x200（可擴展為315x200）象素， 8種彩色模式可供選擇，亮度可調 |
| 閘門 | DFX615和625： 可在全範圍內對閘門起始位置和寬度連續可調。閾值由在0～100(FSH)範圍內連續可調。單一閘門進波觸發，兩個閘門進波和失波觸發，閘門2可選擇0.6秒延遲報警 DFX635和638： 兩個完全獨立閘門，可在全範圍內對閘門起始位置和寬度連續可調。閾值由 0～100(FSH)連續可調。具有進波 /失波兩種報警模式和聲/光報警功能 |
| 閘門擴展 | DFX635和638： 擴展範圍在閘門 1的寬度 |
| 閘門監視器延遲 | 監視器閘門 2可選0.6秒延遲 |
| 測量模式 | 信號監視模式 閘門中信號的深度和幅度 Echo-Echo模式：回波至回波間的距離，第2個門的位置自動調整 Gate-Gate模式：閘門至閘門間的距離測量(獨立閘門) 斜探頭測量模式：聲程，水平距離，深度 曲麵校正和探頭前沿設置 T-Min 模式：用於保持很小厚度讀數，水平距離測量分辨率達0.01mm(0.001英寸)，幅度測量分辨率達1%FSH在A 掃描圖的頂部有測量讀數的放大顯示。測量模式可選擇峰值模式和前沿模式 |
| A掃描存儲 | 可存儲打印800幅A-掃描波形 |
| 麵板參數存儲 | 可存儲100組已校準的麵板參數 |
| 厚度記錄 | 可存儲8000個由“塊組/位置/編號”模式或按順序模式預先設置好的存儲表。能用可選的通訊軟件將數據導出到MS Excel軟件 |
| 波形平滑 | 可給出模擬視頻般的非常平滑的回波圖像 |
| AGC | 自動增益控製能自動將信號電平設定在10～90%FSH之間 |
| DAC曲綫 | 很多可選取10個點製作數字DAC曲綫。設有參考曲綫：按照JIS/ASME標準的-6dB和-12/14dB 曲綫；也可選擇按照EN1714 標準的-2dB，-6dB，-10dB曲綫 |
| AWS | 按照 AWS D1.1結構焊接標準對顯示的缺陷進行評定 |
| API | 按照 API 5UE對缺陷大小自動評定 |
| AVG/DGS | 按探頭數據自動計算缺陷大小，可存儲10鐘探頭數據 |
| TCG曲綫 | 時間校正增益，40dB的動態範圍，每微秒30dB，可選擇10個輸入點 |
| Auto-cal功能 | 通過兩個回波自動校準 |
| 參考波形 | 可以用兩種顏色同時顯示事先存儲好的波形和實時的探傷波形，便於直觀的進行比較 |
| 顯示凍結 | 用於鎖定當前的A 掃描圖像 |
| 峰值記憶 | 用於捕獲動態回波的很大值 |
| 在綫幫助 | 在運行過程中，可做即時指導 |
| 電池 | 14.4V5安時鋰電池，充電後可用11小時～15小時，低電指示。充電4小時 |
| 充電器 | 110～240VAC，50～60Hz |
| 前置 USB接口 | 用於連接計算機，打印機或鍵盤 |
| 輸出 | 串行接口，復合視頻接口（PAL 或NTSC製式兼容），幅度和距離信號的模擬輸出，發射器同步輸出 |
| 探頭電纜綫插座 | LEMO或者BNC（出廠時選定） |
| 環境條件 | 外殼密封達到 IP65 級 |
| 溫度 | 操作溫度： -10～55℃ 可以承受：-20～70℃ 存儲溫度：-40～75℃ |
| 外形尺寸 | 235x181x102mm |
| 重量 | 3.4kg，包括鋰電池 |
| DFX638專有功能 | |
| 界麵波觸發器 | 界麵跟蹤功能，消除水程變化影響 |
| 高功率脈衝發生器 | 450V峰值電壓 |
