電機轉矩
計算電機產生並傳送至所驅動機械負載的旋轉力的大小（以 lb.ft 或 Nm 為單位）。電機轉矩是描述電機驅動的旋轉設備瞬時機械性能特性的很關鍵變量。

電機轉速
提供電機軸瞬時轉速。結合電機轉矩和電機轉速，快速了解電機驅動的旋轉設備的機械性能。

電機功率
測量電機產生的實際機械功率（以 hp 或 kW 為單位）並提供過載情況的直接鏈接，而不隻是基於電機電流的過載情況。

電機效率
顯示機器，裝配綫，工廠和/或設施中各電機將電力轉換為有效機械作業的效率。可通過適當合計電機的總體效率估計出總效率。與觀察操作條件下的預期電機效率相對比，有助於量化與電機能量效率低下相關的成本。

工作原理

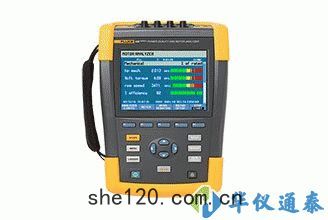

Fluke 438-II 電機效率和電氣性能綜合測試儀采用專用算法，使用三相電流和電壓波形以 1 秒更新率計算電機轉矩，負載和效率。通過電壓/電流波形觀察到的電機氣隙磁場可為測量提供依據。無需機械傳感器和侵入式空載電機測試，比以往更快地分析電機整體性能。

電機類型
Fluke 438-II 既能分析工頻電機，也能分析由變頻驅動 (VFD) 係統驅動的電機。此變頻器 (VFD) 一定是電壓/頻率範圍值為 40 至 70 Hz，且載頻範圍值為 2.5 kHz 至 20 kHz 的電壓控製係統 (VSI)。

Fluke 438-II 可提供針對電氣參數的完整分析。在開始電機分析之前，建議為電能質量測量值創建一條基綫，以評估供電輸出的諧波和不平衡的狀況，因為這兩項屬性會對電機性能造成嚴重的不利影響。

在電機分析模式下，結果中匯總了電氣性能，機械性能和降額（依據 NEMA 的建議）。

采用簡明易懂的四級彩色嚴重度評級表示電機性能（與推薦的電氣參數水平相比），包括額定功率，功率係數，不平衡度和諧波。

對於機械功率，您可以即時查看機械輸出功率以及電機轉矩和轉速。即時將機械輸出功率與電功率進行對比，為您提供實時效率測量值。借助該功能，您可以輕鬆測量各運轉周期中的機器性能。

NEMA 降額屏幕會隨著負載和電氣條件的變化而更新，容差圖上的各個新測量值被標為“+”。在本例中，我們可以發現電機處於容差範圍內，但接近於過載係數。這表明，可能需要進行電能質量遷移，電機維護或其它一些提升性能的調整。通過在一段時間內頻繁執行這些測試，可以創建準確的基準和性能趨勢，從而能夠明智地作出維護投資決策。

可對具有 3 綫連接的直接啟動電機執行機械測量。

量程

分辨率

精度

默認限值

電機測量

電機機械

功率

0.7 kW 至 746 kW

1 hp 至 1000 hp

0.1 kW

0.1 hp

±3% ="1"

±3%="1"

100 = 額定功率

100 = 額定功率

轉矩

0 Nm 至 10 000 Nm

0 lb ft 至 10 000 lb ft

0.1 Nm

0.1 lb ft

±5% ="1"

±5%="1"

100 = 額定轉矩

100 = 額定轉矩

轉速

0 rpm 至 3600 rpm

1 rpm

±3%="1"

100 = 額定轉速

效率

0% 至 100

0.10%

±3%="1"

不適用

不平衡度 (NEMA)

0% 至 100

0.10%

±0.15%

5%

諧波電壓
因數 (NEMA)

0 至 0.20

0.1

±1.5%

0.15

不平衡降額
係數

0.7 至 1.0

0.1

標示性

不適用

諧波降額
係數

0.7 至 1.0

0.1

標示性

不適用

總 NEMA 降額
係數

0.5 至 1.0

0.1

標示性

不適用

注意：

支持 NEMA A，B，C，D 和 E 以及 IEC H 和 N 型電機設計類型。
額定轉矩通過額定功率和額定轉速計算得出。
電機測量值的更新速率為每秒 1 次。
趨勢的默認持續時間為 1 周。

="1"所選的電機設計類型為“其他”時，誤差上調 5%
規格值在電機功率 > 30% 額定功率時有效
規格值在穩定的工作溫度下有效。讓電機至少在滿載工況下運行 1 小時
（如果電機功率為 50 HP 或更高，則要運行 2 - 3 小時），以達到穩定溫度

型號

測量值範圍

分辨率

精度

電壓

Vrms（交流 + 直流）

435-II

1 V 至 1000 V 相電壓

0.01 V

±0.1% 額定電壓****

Vpk

–

1 Vpk 至 1400 Vpk

1 V

5% 額定電壓

電壓峰值因數 (CF)

–

1.0 > 2.8

0.01

±5%

Vrms½

435-II

0.1 V

±0.2% 額定電壓

Vfund

435-II

0.1 V

±0.1% 額定電壓

電流（精度不包括電流鉗精度）

Amps（交流 + 直流）

i430-Flex 1x

5 A 至 6000 A

1 A

±0.5% ±5 個計數

i430-Flex 10x

0.5 A 至 600 A

0.1 A

±0.5% ±5 個計數

1mV/A 1x

5 A 至 2000 A

1A

±0.5% ±5 個計數

1mV/A 10x

0.5 A 至 200 A（僅交流電）

0.1 A

±0.5% ±5 個計數

Apk

i430-Flex

8400 Apk

1 Arms

±5%

1mV/A

5500 Apk

1 Arms

±5%

電流峰值因數 (CF)

–

1 至 10

0.01

±5%

Amps½

i430-Flex 1x

5 A 至 6000 A

1 A

±1% ±10 個計數

i430-Flex 10x

0.5 A 至 600 A

0.1 A

±1% ±10 個計數

1mV/A 1x

5 A 至 2000 A

1A

±1% ±10 個計數

1mV/A 10x

0.5 A 至 200 A（僅交流電）

0.1 A

±1% ±10 個計數

Afund

i430-Flex 1x

5 A 至 6000 A

1 A

±0.5% ±5 個計數

i430-Flex 10x

0.5 A 至 600 A

0.1 A

±0.5% ±5 個計數

1mV/A 1x

5 A 至 2000 A

1A

±0.5% ±5 個計數

1mV/A 10x

0.5 A 至 200 A（僅交流電）

0.1 A

±0.5% ±5 個計數

赫

Hz

Fluke 435 @ 50 Hz 額定頻率

42.500 Hz 至 57.500 Hz

0.001 Hz

±0.01 Hz

Fluke 435 @ 60 Hz 額定頻率

51.000 Hz 至 69.000 Hz

0.001 Hz

±0.01 Hz

電源

瓦特（VA，var）

i430-Flex

很大 6000 MW

0.1 W 至 1 MW

±1% ±10 個計數

1 mV/A

很大 2000 MW

0.1 W 至 1 MW

±1% ±10 個計數

功率因數 (Cos j/DPF)

–

0 至 1

0.001

±0.1% @ 額定負載條件
