美國AGILENT DSOX4024A 示波器可提供 3 位電壓和 5 位頻率計數器測量的數字電壓表(DVM)選件，適用於觀察信號細節的高分辨率模式。
關鍵字：DSOX4024A,DSOX4024A 示波器,美國AGILENT示波器

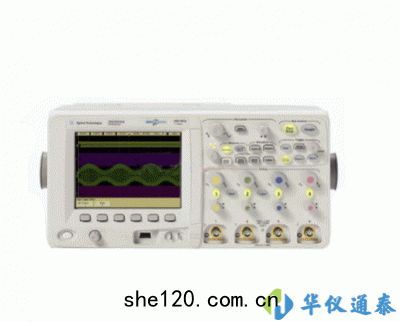

美國Agilent
美國AGILENT DSOX4024A 示波器可提供 3 位電壓和 5 位頻率計數器測量的數字電壓表(DVM)選件，適用於觀察信號細節的高分辨率模式。
美國AGILENT DSOX4024A 產品簡介：
• 創新的 InfiniiScan Zone 觸摸觸發
• 邏輯分析儀(MSO)
• USB 端口串行協議分析儀(可選)
• WaveGen 20 MHz 雙通道函數/任意波形發生器(可選)
• 可提供 3 位電壓和 5 位頻率計數器測量的數字電壓表(DVM)選件
• 電容觸摸屏技術
• 可*麵升級的示波器
• 通過完全可升級的 5 合 1儀器提供投資保護
• 厲害參數觸發
• 適用於觀察信號細節的高分辨率模式
美國AGILENT DSOX4024A 示波器產品特點：
• 100 萬個波形/秒的更新速率
• 美的 MegaZoom IV 智能存儲器技術
• 標配的分段存儲器
• 業界很大的 12.1 英寸電容觸摸屏
• 觸摸式界麵
美國AGILENT DSOX4024A 示波器技術參數：
4022A | 4024A | 4032A | 4034A | 4052A | 4054A | 4104A | 4154A | ||
帶寬*(–3 dB) | 200 MHz | 350 MHz | 500 MHz | 1 GHz | 1 .5GHz | ||||
計算得出的上升時間 (10-90%) | ≤ 1.75 ns | ≤ 1 ns | ≤ 700 ps | ≤ 450 ps | ≤ 300 ps | ||||
輸入通道數 | DSOX | 2 | 4 | 2 | 4 | 2 | 4 | 4 | 4 |
MSOX | 2 + 16 | 4 + 16 | 2 + 16 | 4 + 16 | 2 + 16 | 4 + 16 | 4 + 16 | 4 + 16 | |
很大采樣率 | 5 GSa/s, 半通道; 2.5 GSa/s 全部通道 | ||||||||
很大存儲器深度 | 標配 4 Mpts, 標配分段存儲器 | ||||||||
顯示屏尺寸和類型 | 12.1 英寸高分辨率電容觸摸屏 | ||||||||
波形更新速率 | > 100 萬個波形/秒 | ||||||||
使用 N2894A 標配無源探頭時的係統帶寬 | 200 MHz | 200 MHz | 350 MHz | 350 MHz | 500 MHz | 500 MHz | 700 MHz | 700 MHz | |
硬件帶寬很限 | 大約 20 MHz (可選) | ||||||||
輸入阻抗 | 可選: 1 MΩ ± 1%(16 pF), 50 Ω ± 1.5% | ||||||||
輸入耦合 | 交流，直流 | ||||||||
輸入靈敏度範圍 | 200 MHz ~ 500 MHz 型號: 1 mV/格至 5 V/格**(1 MΩ 和 50 Ω) 1 GHz 或 1.5 GHz 型號 1 mV/格至 5 V/格**(1 MΩ), 1 mV/格至 1 V/格 (50 Ω) | ||||||||
垂直分辨率 | 8 位 | ||||||||
很大輸入電壓 | CAT I 300 Vrms, 400 Vpk; 瞬時過壓 1.6 kVpk CAT II 300 Vrms, 400 Vpk | ||||||||
直流垂直增益精度 | ±2.0% 全量程* | ||||||||
直流垂直偏置精度 | ±0.1 格 ± 2 mV ± 1% 偏置設置值 | ||||||||
偏置範圍 | 5 V (< 10 mV/格), ±20 V (10 至 200 mV/格), ±75 V( > 200 mV/格) | ||||||||
數字輸入通道 | 16 個數字通道 (D0 至 D15。適配夾 1: D7 至 D0, 適配夾 2: D15 至 D8) | ||||||||
閾值選擇 | TTL (+1.4 V)，5 V CMOS (+2.5 V)，ECL (–1.3 V), 用戶定義 (可根據適配夾進行選擇) | ||||||||
用戶定義的閾值範圍 | ±8.0 V, 10 mV 步進 | ||||||||
很大輸入電壓 | ±40 V 峰值 CAT I; 瞬時過電壓 800 Vpk | ||||||||
垂直分辨率 | 1 位 | ||||||||
輸入阻抗 | 100 kΩ ± 2% 探針處阻抗 | ||||||||
