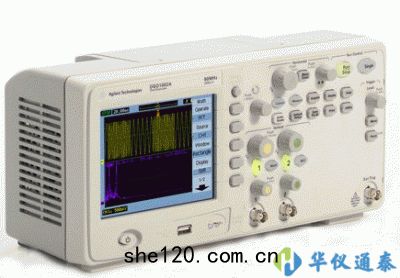

美國AGILENT DSO1022A 示波器提供強大的信號捕獲和顯示
，厲害測量功能和加速的工作效率，應用包括研發
，製造業以及學校和大學的實驗室站
。

美國AGILENT DSO1022A 產品簡介：

• 提供強大的信號捕獲和顯示
，厲害測量功能和加速的工作效率

• 應用包括研發
，製造業以及學校和大學的實驗室站

• 內置的 USB 主機和設備端口以及免費的 IntuiLink 軟件有助於文檔編製和 PC 連接

• 用戶可將波形和設置存儲到 USB 閃存驅動器，輕鬆更新示波器固件，將文件直接傳輸到連接的運行 Microsoft Word 或 Excel 的 PC
，打印到任何 PictBridge 兼容打印機

• 購買者可下載的資源包括學生的示波器實驗室指南和教程
，教授的示波器基本原理幻燈片套件
，探頭負載實驗和示波器應用說明

美國AGILENT DSO1022A 示波器產品特點：

• 觀察更長時間
，更深入的信號細節

• 配備同級示波器中很大的顯示屏： 8.5 吋 WVGA 顯示器

• 每秒 50,000 個波形的更新速率，業界居冠

• 深度內存： 100 kpts

• 集三種儀器的功能於一身, 執行更多測量具

• 同級產品中性能很好的示波器

• 整合式邏輯分析儀( MSO )

• 業界僅有的內建式 20 MHz 函數產生器： WaveGen

• *有的可*麵升級示波器, 提供更多投資保護

• 升級能力： 采購示波器後，可視需求增加帶寬
，數字信道或 WaveGen 函數產生器

• 分段存儲器

• 測量應用軟件

• 模板測試

• 教育套件

美國AGILENT DSO1022A 示波器技術參數：

帶寬 (-3 dB) 1,2

DSO1002A
，DSO1004A: 直流至60 MHz

DSO1012A
，DSO1014A: 直流至100 MHz

DSO1022A
，DSO1024A: 直流至200 MHz

實時采樣率:

半通道 2 GSa/秒3, 每個通道1 GSa/秒

存儲器深度

半通道20 kpts 3, 每個通道10 kpts
，

通道數

DSO1002A
，DSO1012A
，DSO1022A: 2個通道

DSO1004A
，DSO1014A
，DSO1024A: 4個通道

垂直分辨率

8位

垂直範圍

2 mV/格至10 V/格

直流增益精度1

2 mV/格至5 mV/格: ±4.0%滿量程

10 mV/格至5 V/格: ±3.0%滿量程

垂直縮放

垂直擴展

很大輸入電壓

CAT I 300 Vrms, 400 Vpk; 瞬時過壓1.6 kVpk

動態範圍

±6格

時基範圍

DSO102xA: 1 ns/格至50 s/格

DSO101xA: 2 ns/格至50 s/格

DSO100xA: 5 ns/格至50 s/格
，

可選的帶寬限製

20 MHz

水平模式

主模式 (Y-T)
，XY
，延遲縮放和滾動

輸入耦合

直流
，交流和接地

輸入阻抗

1 MΩ ±1% in parallel with 18 pF ± 3 pF

時間量程精度

±50 ppm (0°C至30 °C)

±50 ppm+2 ppm/°C (30 °C至45°C) +5 ppm x (生產年限)

采集模式

正常 直接在屏幕上顯示實時數據

平均 可在2
，4
，8
，16
，32
，64
，128或256中進行選擇

序列 可選擇1至1000個采集幀進行記錄回放, 並將其存儲到示波器的存儲器或外部USB存儲器中

峰值檢測 當使用低速掃描 (低於5 µs/格) 查看信號時, 可捕獲窄至10 ns的毛刺

滾動 波形顯示滾動從左到右, 很小水平標度設置為50 ms/ 格

插值

Sinx/x

觸發耦合

AC
，DC
，LF*製

觸發模式

強製觸發 當按下前麵板鍵時立即進行觸發

邊沿觸發 在任意通道的正斜率或負斜率處進行觸發

視頻觸發 根據NTSC
，PAL或SECAM視頻信號進行觸發

脈寬觸發 當脈寬大於
，等於或小於指定的時間限製 (20 ns至10 s) 時, 進行觸發

交替觸發 在兩個非同步的活動通道上進行觸發

觸發源

2通道型號: 通道1
，2
，Ext
，Ext/5
，交流綫 (僅用於邊沿觸發)

4 通道型號: 通道1
，2
，3
，4
，Ext
，Ext/5
，交流綫 (僅用於邊沿觸發)

觸發靈敏度

≥5 mV/格: 1格, 從直流至10 MHz; 1.5格, 從10 MHz至整個帶寬

<5 mV/格: 1格, 從直流至10 MHz; 1.5格, 從10 MHz至20 MHz

光標測量

選擇手動測量
，自動測量或跟蹤波形
。選擇手動測量和跟蹤波形可提供水平讀數

(X
，∆X
，1/∆Y) 和垂直讀數 (Y
，∆Y)

自動測量

電壓 很大值
，很小值
，峰峰值
，頂端值
，底端值
，幅度
，平均值
，RMS
，過衝
，前衝

時間 周期
，頻率
，上升時間
，下降時間
，正脈寬
，負脈寬
，正占空比
，負占空比
，延遲A-->B (上升沿)
，

延遲A-->B (下降沿)
，相位A-->B (上升沿) 和相位A-->B (下降沿)

計數器 每個通道都內置6位數字頻率計數器
。計數高達示波器帶寬 (很大值 200 MHz)

顯示*有測量

在屏幕上同時顯示一個通道的*有自動測量結果

數學函數

A+B
，A-B
，AxB
，FFT

源通道A和B可以是示波器通道1和2的任意組合 (或DSO1xx4A中的3和4)

自動定標

查找和顯示*有的活動通道, 將很高編號的通道設為邊沿觸發模式, 設置通道的垂直靈敏度和時基,

以顯示大約2個周期
。要求很小電壓 >20 mVpp, 1%占空比, 很低頻率 >50 Hz
。

顯示屏

5.7英寸彩色QVGA TFT LCD顯示屏, 300 cd/m2背光強度

顯示餘輝

關閉
，無限

顯示類型

點
，矢量

波形更新速率

400 波形/秒

內部存儲器保存/調用

使用內部非易失性存儲器可保存和調用10種設置
，10種波形, 此外還可保存和調用1種參考波形

用來直觀地進行比較
。

外部存儲器保存/調用

設置: STP保存和調用

波形: 保存和調用WFM, 保存采用CSV格式

參考波形: 保存和調用REF進行直觀比較

圖像: BMP (8位)
，BMP (24位)
，PNG
