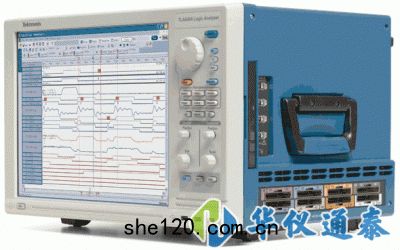

美國Tektronix(泰克) TLA6404邏輯分析儀是提供對數字係統功能進行診斷，驗證和優化所需的性能的邏輯分析儀。

美國Tektronix(泰克) TLA6404產品簡介：
•實惠的TLA6400係列邏輯分析儀提供對數字係統功能進行診斷，驗證和優化所需的性能
•TLA6400係列還提供完整的信號完整性診斷工具套件，可讓您快速隔離，識別和檢定難檢問題
•為當今的應用增添大量支持，是幫助您應對當今數字設計*有診斷挑戰的理想工具
•使用已獲專有的25 GHz MagniVu技術，準確測量定時關係
•TLA6400係列采用單一的集成采集結構，消除了其它邏輯分析儀結構固有的定時偏移問題
•時鐘速率高達667 MHz，數據速率高達1333 Mb/s，捕獲總綫上的信號
•您現在可以購買所需的功能，在測量需求增長時進行升級
•簡單直觀的拖放式觸發設置，迅速隔離事件
•完善的拖放式測量，如頻率，周期，脈衝寬度，占空比，邊沿數量，簡便地匯總設計的性能情況
•以各種時間相關格式查看數據，包括波形，列表，圖表，反匯編，源代碼或比較
•使用毛刺觸發，監測設計中的選定信號，在任何一個信號上找到信號完整性問題時觸發采集
•自動標出找到的任何信號完整性問題，迅速識別關心的信號
•*有的iCapture功能，通過一隻探頭同時觀察數字數據和模擬數據，進一步了解問題
•使用iView 查看數據時間相關的數字畫麵和模擬畫麵，追蹤模擬域和數字域中的信號完整性問題

美國Tektronix(泰克) TLA6404邏輯分析儀產品特點：
•傑出的性能，簡便易用，調試，驗證和優化數字係統
•40 ps分辨率MagniVuTM采集技術，準確觀察係統中的信號關係
•狀態速率－時鐘速率高達667 MHz，數據速率高達1333Mb/s，對很快速的同步總綫進行采樣
•15 英寸顯示器，選配觸摸屏，查看更多數據，*效瀏覽數據
•4種型號，34/68/102/136條通道，高達64 Mb記錄長度，提供靈活的解決方案，適應任何預算
•拖放式觸發- 把8種不同觸發類型的任意一種觸發類型從表格拖到波形上，TLA 將自動設置觸發條件
•消除錯誤，改善可重復性，節約時間
•拖放式測量-簡便地拖動測量工具條上的圖標，然後放到相關信號上，獲得結果表格
•節約時間，消除復雜性，降低測量不確定度
•完善的信號完整性工具，迅速隔離，識別和調試復雜的信號完整性問題
•毛刺觸發和存儲-可以觸發及突出顯示潛在的信號完整性問題
•TLA6400 係列不僅能夠觸發問題，還能夠用紅色突出顯示懷疑的問題，從而能夠簡便確定需要進一步考察哪些信號
•iCapture-使用泰克*有的iCapture功能，把懷疑的信號傳送到TLA6400係列的模擬輸出上
•而不需要使用示波器探頭重復探測，縮短調試時間
•iView-以時間相關的方式同時觀察邏輯分析儀數據和示波器數據，在數字域和模擬域中追蹤信號完整性問題

美國Tektronix(泰克) TLA6404邏輯分析儀產品應用：
•數字硬件驗證和調試
•監測，測量和優化數字硬件性能
•嵌入式軟件整合，調試和檢驗

美國Tektronix(泰克) TLA6404邏輯分析儀技術參數：
