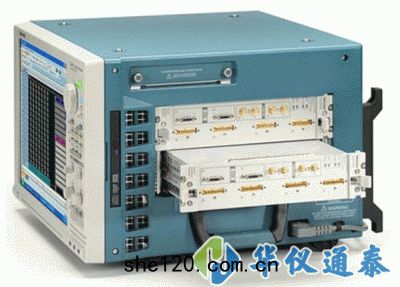

美國Tektronix(泰克) TLA7BB4邏輯分析儀是隻需一隻探頭，即可定位難檢錯誤的源頭的邏輯分析儀。

美國Tektronix(泰克) TLA7BB4產品簡介：
•模塊化TLA7BB4邏輯分析儀係列為當今很快的微處理器和內存設計提供了捕獲邏輯細節所需的速度和靈活性
•隻需一隻探頭，即可定位難檢錯誤的源頭
•獲得方便易讀大顯示器所具備的可視性，快速的數據吞吐量以及模擬和數字信號的時間相關視圖
•當前的數字設計工程師每天都麵臨著加快新產品開發周期的壓力
•TLA7BBx係列邏輯分析儀模塊為整個設計團隊提供了突破性的解決方案
•使他們能夠迅速監測，捕獲和分析數字係統運行，調試，檢驗，優化和驗證數字係統
•LA7BBx係列邏輯分析儀模塊采用泰克突破性的MagniVu 技術
•提供了高速采樣功能(高達50 GHz)，明顯改變了邏輯分析儀的工作方式，使其能夠提供全新的測量功能。
•TLA7BB4模塊通過同一套探頭提供了高速狀態同步捕獲，高速定時捕獲和模擬捕獲功能
•利用MagniVu技術，在*有通道上提供了高達20 ps的定時，毛刺和建立時間/保持時間觸發及分辨率一直高達20 ps的顯示和時間標記

美國Tektronix(泰克) TLA7BB4邏輯分析儀產品特點：
•68/102/136通道邏輯分析儀，高達64 Mb深度
•MagniVu™采集技術，提供了高達20 ps(50 GHz)的定時分辨率，迅速找到和測量難檢定時問題
•高達156 ps (6.4 GHz)/256 Mb的深存儲定時分析
•高達1.4 GHz 的時鐘及高達3.0 Gbs 數據，180 ps 數據有效窗口，對高性能同步總綫進行狀態采集分析
•通過同一隻探頭同時進行狀態分析，高速定時分析和模擬分析，找到難檢問題
•毛刺和建立時間/ 保持時間觸發和顯示，找到和顯示難檢硬件問題
•跳變存儲器，對偶發跳變的信號，延長信號分析捕獲時間
•以各種顯示格式查看時間相關數據從症狀直到根本原因，在多個模塊中實時追蹤問題
•兼容各類P6800/P6900 係列探頭，適用於單端信號和差分信號，電容負荷低達0.5 pF
•現在隻購買所需狀態速度和記錄長度，以後再使用PowerFlex 進行升級
•廣泛的處理器和總綫支持

美國Tektronix(泰克) TLA7BB4邏輯分析儀產品應用：
•硬件調試和檢驗
•處理器/總綫調試和檢驗，包括源同步時鐘
•嵌入式軟件集成，調試和檢驗

美國Tektronix(泰克) TLA7BB4邏輯分析儀技術參數：
