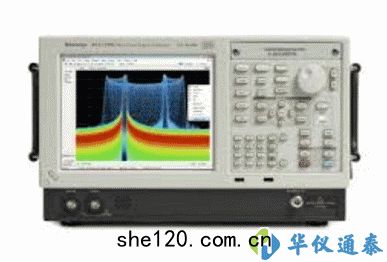

美國Tektronix(泰克) RSA5126A頻譜分析儀將同類很好的RF性能與高達165 MHz帶寬及第四代信號發生 DPX® 技術結合在一起，為您的日常工作提供所需的測量信心和功能，並為困難的頻譜分析測量提供所需的動態範圍。
關鍵字：RSA5126A,RSA5126A頻譜分析儀,美國Tektronix(泰克) 頻譜分析儀
美國Tektronix
美國Tektronix(泰克) RSA5126A頻譜分析儀將同類很好的RF性能與高達165 MHz帶寬及第四代信號發生 DPX® 技術結合在一起，為您的日常工作提供所需的測量信心和功能，並為困難的頻譜分析測量提供所需的動態範圍。
美國Tektronix(泰克) RSA5126A產品簡介：
•RSA5126A中檔頻譜分析儀將同類很好的RF性能與高達165 MHz帶寬及第四代信號發生 DPX® 技術結合在一起
•為您的日常工作提供所需的測量信心和功能，並為困難的頻譜分析測量提供所需的動態範圍
•RSA5126A代替了傳統的高性能信號分析儀，提供了完成日常任務所需的測量信心和功能
•標配一係列完整的功率和信號統計測量功能
•通過 RSA5126A儀器，可以在一台儀器中同時獲得高性能頻譜分析儀功能，寬帶矢量信號分析儀功能以及實時頻譜分析儀獨特的觸發，捕獲，分析功能
•+17 dBm 三階交調點，2GHz
•±0.3dB 對幅度精度至 3GHz
•顯示平均噪聲電平（DANL）： –142 dBm/Hz，26.5 GHz；–155 dBm/Hz，2 GHz；–150 dBm/Hz，10 kHz
•相位噪聲： –113 dBc/Hz，1 GHz；–134 dBc/Hz，10 MHz 載波頻率，10 kHz 偏置
•高分辨率和低噪聲高速掃描： 1GHz 掃描，10kHz RBW，<1s
•提供 26.5 GHz 內部預放大器： DANL 為 –167 dBm/Hz，1 GHz；–156 dBm/Hz，26.5 GHz
美國Tektronix(泰克) RSA5126A頻譜分析儀產品特點：
•通過實時信號處理技術縮短故障排查時間，增強設計信心
•高達每秒 292,000 個頻譜，每秒 50,000 個時域（零頻寬）波形
•掃描 DPX 頻譜能夠在整個頻率範圍內發現未知信號
•問題觸發歸零
•DPX Density™ 觸發功能能在頻域內短至 3.7us 的單次事件上觸發，並區分連續信號與偶發事件
•在短至 20 ns 的復雜信號上實現厲害時間限定，欠幅和頻率邊沿觸發
•捕獲信號實現很寬很深
•25，40，85 或 110 MHz 采集帶寬
•110 MHz 帶寬時采集時間超過 7 秒
•寬帶預選濾波器，在直到 110 MHz 的整個分析帶寬中提供無像頻測量
•更多標準分析遠超您的期望
•測量包括信道功率，ACLR，CCDF，OBW/EBW，雜散搜索，EMI 檢測
•幅度，頻率，相位時間關係，DPX頻譜以及三維頻譜圖
•多域相關顯示
•可選性能提升價值
•厲害 DPX 包括掃描 DPX，無隙 DPX 三維頻譜圖，DPX 零頻寬及實時幅度，頻率或相位
•厲害觸發 DPX 密度，時間限定，欠幅，頻率邊沿以及頻率模板
•AM/FM/PM 調製和音頻測量
•相位噪聲和抖動
•自動穩定時間測量（頻率和相位）
•20 多個脈衝參數測量包括上升時間，脈衝寬度，脈間相位以及脈衝響應
•通用調製分析，20 多種調製類型
•WLAN 分析 802.11 a/b/g/j/p，802.11n 和 802.11ac
美國Tektronix(泰克) RSA5126A頻譜分析儀產品應用：
•寬帶雷達和脈衝 RF 信號
•頻率敏捷通信
•寬帶衛星和微波回程鏈路
•教育
美國Tektronix(泰克) RSA5126A頻譜分析儀技術參數：
| RSA5103A | RSA5106A | RSA511a | RSA5126A | |
| 頻率範圍 | 1 Hz - 3 GHz | 1 Hz - 6.2 GHz | 1 Hz - 15 GHz | 1 Hz - 26.5 GHz |
| 實時采集帶寬 | 25 MHz, 40 MHz, 85 MHz, 110 MHz | 25 MHz, 40 MHz, 85 MHz, 110 MHz | 25 MHz, 40 MHz, 85 MHz, 110 MHz | 25 MHz, 40 MHz, 85 MHz, 110 MHz |
| 100 POI 的很短事件時長 | 3.7 μs | 3.7 μs | 3.7 μs | 3.7 μs |
| SFDR（典型） | 75 dBc | 75 dBc | 75 dBc | 75 dBc |
| 觸發模式 | 自由運行，觸發，快幀 | 自由運行，觸發，快幀 | 自由運行，觸發，快幀 | 自由運行，觸發，快幀 |
| 觸發類型 | 功率（標配），頻率模板（選項 52），頻率邊沿，DPX 密度，欠幅，時間限定（選項 200） | 功率（標配），頻率模板（選項 52），頻率邊沿，DPX 密度，欠幅，時間限定（選項 200） | 功率（標配），頻率模板（選項 52），頻率邊沿，DPX 密度，欠幅，時間限定（選項 200） | 功率（標配），頻率模板（選項 52），頻率邊沿，DPX 密度，欠幅，時間限定（選項 200） |
| 測量範圍 | 顯示的平均噪聲電平至很大可測量輸入 | |||
| 輸入衰減器範圍 | 0 dB 至 75 dB，步長 5 dB | |||
| 很大*全輸入電平 | 平均連續（RF ATT ≥10 dB，預放大器關閉） +30 dBm 平均連續（RF ATT ≥10 dB，預放大器開啟） +20 dBm 脈衝 RF（RF ATT ≥30 dB，PW <10 μs，1% 占空比） 50 w | |||
| 很大可測量輸入電平 | 平均連續（RF ATT：自動） +30 dBm 脈衝 RF（RF ATT：自動，PW <5 μs，0.5% 占空比） 75 W | |||
| 很大 DC 電壓 | ±5 V | |||
| 對數顯示範圍 | 0.01 dBm/div 至 20 dB/div | |||
| 顯示分度 | 10 個分度 | |||
| 標記讀數分辨率 | 0.01 dB 參考電平相關，很小 0.001 μV | |||
| 電平綫性度 | ±0.1 dB（參考電平 0 至 –70 dB） | |||
| 溫度範圍 | 工作狀態 +5℃ 至 +40℃ 儲存狀態 –20℃ 至 +60℃ | |||
| 暖機時間 | 20 分鐘 | |||
| 海拔高度 | 工作狀態 很高 3000 m（約 10,000 ft） 非工作狀態 很高 12,190 m（40,000 ft） | |||
| 相對濕度 | 工作和非工作狀態 90% RH，30℃ 訪問 DVD 時很大 80% RH 無凝結，很大濕球溫度 29℃ | |||
| 數據存儲 | 內部 HDD（選項 59)，USB 端口，DVD-R / CD-RW（選項 57），可移動 HDD（選項 56） | |||
| 電源要求 | 90 VAC 至 264 VAC，50 Hz 至 60 Hz 90 VAC 至 132 VAC，400 Hz | |||
| 功耗 | 450 W 很大 | |||
| 尺寸 | 282*473*531mm | |||
| 重量 | 29kg | |||
