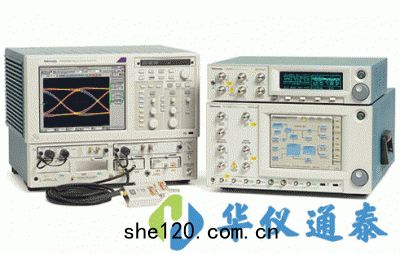

美國Tektronix(泰克) BSA85C誤碼率測試儀是為測量串行數據係統的信號完整性提供了全新的方式的誤碼率測試儀。

美國Tektronix(泰克) BSA85C誤碼率測試儀產品簡介：
•BERTScope™誤碼率測試儀係列為測量串行數據係統的信號完整性提供了全新的方式
•將眼圖分析與BER碼型生成結合起來，使誤碼率檢測更快，更準確，更*麵
•BERTScope™誤碼率測試儀係列可方便隔離問題字節和碼型序列，然後使用七種厲害誤碼分析功能，進一步展開分析，提供前*有未的統計測量深度
•高達28.6 Gb/s 的碼型發生，誤碼分析和BER 測試能力
•經校準的集成經校準的集成壓力生成技術，滿足多種標準壓力接收機靈敏度和時鐘恢復抖動容限測試要求
•擴展頻譜時鐘
•PCIe 2.0和3.0接收機測試
•IEEE 802.3ba和32G光纖通道測試
•碼型生成和誤碼分析，高達28.6 Gb/秒的高速BER測量
•集成的壓力發生器用於受壓眼圖靈敏度(SRS)和抖動容限一致性測試
•集成的BER關聯眼圖分析，並提供 PCI Express，USB，SATA和其他通信標準的通過/不通過模板
•在PRBS 31及高達28.6 Gb/秒的其它數字信號上進行誤碼定位和BER輪廓分析
•選配抖動分離及定位功能可以在 DUT 輸入上快速進行抖動分解，準確進行壓力校準
•可選的數字預加重處理器在碼型發生器提供的數據上提供用戶控製的預加重
•可選的時鐘恢復單元提供很大 28.6 Gb/s 的時鐘恢復

美國Tektronix(泰克) BSA85C產品特點：
•在一台儀器中同時提供生成和分析功能，為當今的第三代串行和IEEE802.3ba，32GFC通信標準提供接收機BER一致性測試
•測試信號的數據速率，應用的壓力和數據碼型都可以隨時更改且彼此獨立，允許多種信號變化來測試芯片組/係統靈敏度
•與其它BERT不同，提供熟悉的測試結果眼圖，並與標準特定的模板進行對比，增強調試體驗
•通過BER迅速了解信號完整性。誤碼定位提供了詳細的BER碼型靈敏度，加快了確定性與隨機性 BER 誤碼的識別
•用三角測量法快速有效地確定長碼型 PRBS31 抖動結構圖形表示讓抖動分析更*麵，跟進更簡單
•可以使用PCI Express，10GBASE-KR，SATA，40GBASE-KR4，100GBASE-CAUI標準信號進行測試
•根據高速串行和通信係統標準，進行一致性測試及準確的眼圖分析
•抖動裕量(Margin)測試，抖動容限一致性模板測試
•快速輸入上升時間/高輸入帶寬錯誤檢測器，準確分析信號完整性
•物理層測試套件，支持模板測試，抖動峰值，BER輪廓和Q因子分析，使用標準或用戶自定義抖動容限模板庫進行*位測試
•集成的眼圖和BER相關分析
•專有的誤碼定位分析技術，迅速了解BER性能限製，評估確定性誤碼與隨機性誤碼
•執行詳細的碼型相關誤碼分析，執行誤碼突發分析或無誤碼間隔分析

產品應用：
•設計驗證包括信號完整性，抖動和時序分析
•對高速串行係統，復雜設計的性能測試
•串行數據流和高性能網絡係統認證測試
•設計/ 驗證高速I/O 組件和係統
•信號完整性分析- 模板，峰值抖動，BER 輪廓，抖動分離及定位(Jitter Map)和Q因子分析
•設計/ 驗證光發射接收機

美國Tektronix(泰克) BSA85C誤碼率測試儀技術參數：
