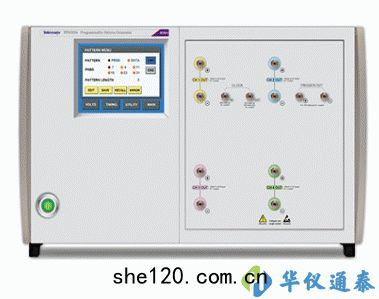

美國Tektronix(泰克) PPG3004碼型發生器是多達 4 通道受壓碼型生成，進行高速數據通信和電信測試的碼型發生器。
關鍵字：PPG3004,PPG3004碼型發生器,美國Tektronix(泰克) 發生器
美國Tektronix
美國Tektronix(泰克) PPG3004碼型發生器是多達 4 通道受壓碼型生成，進行高速數據通信和電信測試的碼型發生器。
美國Tektronix(泰克) PPG3004碼型產品簡介：
•多達 4 通道受壓碼型生成，進行高速數據通信和電信測試
•泰克 PPG 係列高性能碼型發生器提供多通道配置，能夠勝任高達 32 Gb/s 的數據速率
•通過可選的抖動插入，PPG 係列提供靈活，低廉和方便使用的解決方案，支持高速應用
•與 PED 串行誤差檢測器結合可形成完整的 32 Gb/s BERT 係統
•低固有抖動（典型 Rj <300 fs）
•8 ps典型20%至80%上升時間/下降時間（PPG3200 固定輸出模型）
•12 ps典型20%至80%上升時間/下降時間（帶有選項 ADJ 的 PPG3200）
•低頻高幅度抖動插入範圍在5000 UI處為10 Hz至10 MHz（帶有選項 LFJIT 的 PPG3200 係列）
•BUJ幅度高達60 psp-p，調製率高達2.5 Gb/s（帶有選項 HFJIT）
•35%至65%可編程交叉點（PPG3000 係列）
•多達四個碼型獨立通道上的碼型生成
•30和32 Gb/s數據速率碼型生成配置
•內置正弦，隨機，BUJ和PJ抖動插入功能
美國Tektronix(泰克) PPG3004碼型發生器產品特點：
•提供1，2 或 4條30 Gb/s或32Gb/s輸出通道（*有通道上的獨立數據）
•當與 PED 係列誤碼檢測器配對時，提供完整端到端多通道誤碼率測試解決方案
•抖動插入選項包括 BUJ，SJ，RJ 和 PJ
•在多通道設備上對齊數據
•內置全速可調節時鐘源
•直流耦合差分數據輸出
•可編程輸出幅度，偏置和交叉點
•PRBS 和用戶定義碼型
•可調節通道間相位延遲
•前麵板觸摸屏GUI或USB計算機控製
•泰克PPG係列高性能碼型發生器提供單通道和多通道配置，能夠支持高達 32 Gb/s 的數據速率
•通過選配抖動插入，PPG 係列提供了靈活，經濟，簡便易用的測試解決方案，支持各種高速應用
•單台儀器支持時間對齊和碼型獨立的多通道數據輸出，實現抗串擾能力測試和多通道功能測試
•PPG係列可與泰克PED係列錯誤檢測器產品配套使用，提供完整的BER測試功能
美國Tektronix(泰克) PPG3004碼型發生器產品應用：
•100 G以太網的多通道25 Gb/s測試
•DQPSK和DP-QPSK測試
•CFP2和CFP4測試
•多電平壓力信號測試
•半導體和器件測試
美國Tektronix(泰克) PPG3004碼型發生器技術參數：
| 內置隨機噪聲源 | 可從前麵板觸摸屏或遙控器進行編程 |
| 波峰因數 | <10 |
| 精度 | ±10%（典型值） |
| 內置 BUJ 信號源 | 可從前麵板觸摸屏或遙控器進行編程 |
| 幅度範圍 | 0 至 60 psp-p |
| 調製數據速率 | 100 Mb/s 至 2.5 Gb/s |
| PRBS 序列 | 7，9，11，15，23，31 |
| 濾波器值 | 25/50/100 MHz 濾波器 |
| 外部調製輸入 | 直流耦合，3 dB 帶寬，1 Vp-p 輸入等於調製 150 psp-p |
| 觸發波形 | 碼型模式觸發與通道 1 碼型同步 |
| 碼型模式 | 1，每次觸發碼型長度 = 64 的倍數的碼型 64，每次觸發其他碼型長度的碼型 |
| 時鐘/n 模式 | 64 至 (232 - 64)，n= 64 的任何倍數，不超出該範圍 |
| 占空比 | 50%，對碼型或 時鐘/n 而言 |
| 高電平 | 0 V，典型值 |
| 低電平 | -500 mV，典型值 |
| 輸出阻抗 | 50 Ω，直流耦合 |
| 連接器類型 | SMA |
| 時鐘輸入信號 | 400 mVp-p，典型值，交流耦合 |
| 時鐘很大輸入信號 | 800 mVp-p，±5 V DC，損壞閾值 |
| 輸入阻抗 | 50 Ω，交流耦合 |
| 時延調節 | 相對於標稱位置 範圍： ±50 ps 分辨率：100 fs |
| 錯誤插入類型 | 單一或基於速率 |
| 計算機可編程接口 | USB TMS，為*有設備設置編程 |
| 前麵板寬度 | 48.3 cm（19.0 英寸） |
| 尺寸 | 1 & 2-通道：13.3*45.1*35.1cm 4-通道：27.9*45.1*35.1cm |
| 重量 | 1 & 2-通道：11.1 kg（24.5 磅） 4-通道：20.4 kg（45 磅） |
| 操作溫度 | 0℃ 至 50℃（32℉ 至 122℉） |
