您當前位置：華儀通泰 > 電工儀表 » 發生器 » > 美國Tektronix(泰克) AFG3022B函數發生器
  • 美國Tektronix(泰克) AFG3022B函數發生器

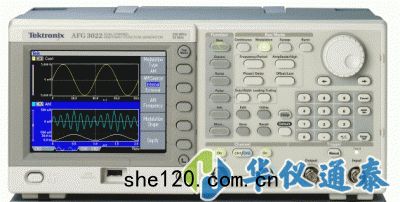

美國Tektronix(泰克) AFG3022B函數發生器

美國Tektronix(泰克) AFG3022B函數發生器是無可比擬的性能，通用性，直觀的操作和經濟性的發生器。

關鍵字：AFG3022B,AFG3022B函數發生器,美國Tektronix(泰克) 發生器

  • 聯係電話：王經理
  • QQ咨詢：
  • 美國Tektronix：泰克設計和製造能夠幫助您測試和測量各種解決方案，從而突破復雜性的層層壁壘，加快您的全局創新步伐。 我們攜手共進，一定能夠幫助各級工程師更方便，更快速，更準確地創造和實現技術進步。 泰克推出的各種解決方案在過去這 70 年間，為許多人類重大進步提供了強有力的支持。 醫療。 通信。 移動。 太空。 我們的辦事處遍布於 21 個*家和地區，致力於為即將創造未來的全球科學家，工程師和技術人員提供服務和支持。
品牌介紹
美國Tektronix
泰克設計和製造能夠幫助您測試和測量各種解決方案，從而突破復雜性的層層壁壘，加快您的全局創新步伐。 我們攜手共進，一定能夠幫助各級工程師更方便，更快速，更準確地創造和實現技術進步。 泰克推出的各種解決方案在過去這 70 年間，為許多人類重大進步提供了強有力的支持。 醫療。 通信。 移動。 太空。 我們的辦事處遍布於 21 個*家和地區，致力於為即將創造未來的全球科學家，工程師和技術人員提供服務和支持。
王經理
產品詳情

美國Tektronix(泰克) AFG3022B函數發生器是無可比擬的性能，通用性，直觀的操作和經濟性的發生器。


美國Tektronix(泰克) AFG3022B函數發生器產品簡介：

•無可比擬的性能，通用性，直觀的操作和經濟性，使AFG3000係列函數，任意波形和脈衝發生器成為業內很實用的儀器


美國Tektronix(泰克) AFG3022B函數產品特點：

•10 MHz，25 MHz，100 MHz 或 240 MHz 正弦波形

•14 位, 250 MS/s, 1 GS/s 或2 GS/s 任意波形

•高達20 Vp-p的幅度，50Ω負荷

•5.6" 顯示屏，使您對設置和波形充滿信心

•多語言和直觀操作可節約設置時間

•脈衝波形邊沿時間可變

•AM, FM, PM, FSK, PWM,掃頻和突發

•雙通道型號，節約成本和工作台空間

•前麵板上的USB連接器，把波形存儲到存儲設備上

•USB，GPIB 和LAN

•LabVIEW 和LabWindows/IVI-C驅動程序



美國Tektronix(泰克) AFG3022B函數發生器產品應用：

•電子測試和設計

•傳感器仿真

•功能測試

•教育和培訓






美國Tektronix(泰克) AFG3022B函數發生器技術參數：

型號AFG3011AFG3021B/AFG3022BAFG3101/AFG3102AFG3251/AFG3252
通道數量11/21/21/2
波形正弦波, 方波, 脈衝波, 鋸齒波, 三角波, Sin(x)/x, 指數式增長和衰減, 高斯,洛侖茲, 半正矢, 直流, 噪聲
正弦波1 μHz - 10 MHz1 μHz - 25 MHz1 μHz - 100 MHz1 μHz - 240 MHz
  突發模式下的正弦波1 μHz - 5 MHz1 μHz - 12.5 MHz1 μHz - 50 MHz1 μHz - 120 MHz
  有效很大頻率輸出10 MHz25 MHz100 MHz240 MHz
幅度平坦度(1 Vp-p)



  <5 MHz± 0.15 dB± 0.15 dB± 0.15 dB± 0.15 dB
  5 MHz - 10 MHz± 0.3 dB---
  5 MHz - 20 MHz-± 0.3 dB± 0.3 dB± 0.3 dB
  20 MHz - 25 MHz-± 0.5 dB± 0.3 dB± 0.3 dB
  25 MHz - 100 MHz--± 0.5 dB± 0.5 dB
  100 MHz - 200 MHz---± 1.0 dB
  200 MHz - 240 MHz---± 2.0 dB
諧波失真(1 Vp-p)



  10 Hz - 20 kHz<-60 dBc<-70 dBc<-60 dBc<-60 dBc
  20 kHz - 1 MHz<-55 dBc<-60 dBc<-60 dBc<-60 dBc
  1 MHz - 5 MHz<-45 dBc<-50 dBc<-50 dBc<-50 dBc
  5 MHz - 10 MHz<-45 dBc<-50 dBc<-37 dBc<-37 dBc
  10 MHz - 25 MHz-<-40 dBc<-37 dBc<-37 dBc
  >25 MHz--<-37 dBc<-30 dBc
  THD<0.2% (10 Hz - 20 kHz, 1 Vp-p)
雜波 (1 Vp-p)



  10 Hz - 1 MHz<-60 dBc<-60 dBc<-60 dBc<-50 dBc
  1 MHz - 10 MHz<-50 dBc---
  1 MHz - 25 MHz<-50 dBc<-50 dBc<-50 dBc<-47 dBc
  >25 MHz--<-50 dBc + 6 dBc/ 倍頻程<-47 dBc + 6 dBc/ 倍頻程
  相噪, 典型值10 MHz, 10 kHz 偏置,1 Vp-p 時<-110 dBc/Hz20 MHz, 10 kHz 偏置, 1 Vp-p 時<-110 dBc/Hz
  殘餘時鐘噪聲-63 dBm-63 dBm-57 dBm-57 dBm
方波1 μHz - 5 MHz1 μHz - 12.5 MHz1 μHz - 50 MHz1 μHz - 120 MHz
  上升時間/ 下降時間≤ 50 ns≤ 18 ns≤ 5 ns≤ 2.5 ns
  抖動(RMS), 典型值500 ps500 ps200 ps100 ps
鋸齒波1 μHz - 100 kHz1 μHz - 250 kHz1 μHz - 1 MHz1 μHz - 2.4 MHz
  綫性度, 典型值≤ 0.2% 的峰值輸出≤ 0.1% 的峰值輸出≤ 0.15% 的峰值輸出≤ 0.2% 的峰值輸出
  對稱性0.0% - 100.0%.
0.0% - 100.0%.
脈衝波1 mHz - 5 MHz1 mHz - 12.5 MHz1 mHz - 50 MHz1 mHz - 120 MHz
  脈寬80.00 ns-999.99 s30.00 ns-999.99 s8.00 ns-999.99 s4.00 ns-999.99 s
  分辨率10 ps 或5 位
  脈衝周期0.001% - 99.999% (適用脈寬限製)
  邊沿跳變時間50 ns - 625 s18 ns - 625 s5 ns - 625 s2.5 ns - 625 s
  分辨率10 ps 或4 位
10 ps 或4 位
  前沿延遲



    範圍(連續模式): 0 ps - 周期
(觸發/ 選通突發模式): 0 ps - 周期到[脈寬 + 0.8 *(前沿時間 + 後沿時間)]
    分辨率10 ps 或8 位
  過衝, 典型值<5%
  抖動(RMS, 典型值)500 ps500 ps200 ps100 ps
其它波形1 μHz - 100 kHz1 μHz - 250 kHz1 μHz - 1 MHz1 μHz - 2.4 MHz
噪聲帶寬 (-3 dB)10 MHz25 MHz100 MHz240 MHz
  噪聲類型白高斯
DC (50 歐姆阻抗)-10 V 到+10 V-5 V 到+5 V-5 V 到+5 V-2.5 V 到+2.5 V
任意波形1 mHz - 5 MHz1 mHz - 12.5 MHz1 mHz - 50 MHz1 mHz - 120 MHz
突發模式下的任意波形1 mHz - 2.5 MHz1 mHz - 6.25 MHz1 mHz - 25 MHz1 mHz - 60 MHz
有效模擬帶寬(-3 dB)8 MHz34 MHz100 MHz225 MHz
非易失性存儲器4 個波形4 個波形4 個波形4 個波形
存儲器: 采樣率2-128 K: 250 MS/s2-128 K: 250 MS/s>16 K-128 K: 250 MS/s,2-16 K: 1 GS/s>16 K-128 K: 250 MS/s,2-16 K: 2 GS/s
垂直分辨率14 位14 位14 位14 位
上升時間/ 下降時間≤ 80 ns≤ 20 ns≤ 8 ns≤ 3 ns
抖動(rms)4 ns4 ns1 GS/s 時1 ns
250 MS/s 時4 ns		2 GS/s 時500 ps
250 MS/s 時4 ns
幅度, 50 歐姆負載20 mVp-p - 20 Vp-p10 mVp-p - 10 Vp-p20 mVp-p - 10 Vp-p≤ 200 MHz:50 mVp-p - 5 Vp-p
>200 MHz:50 mVp-p - 4 Vp-p
幅度, 開路40 mVp-p - 40 Vp-p20 mVp-p - 20 Vp-p40 mVp-p - 20 Vp-p≤ 200 MHz:100 mVp-p - 10 Vp-p
>200 MHz:100 mVp-p - 8 Vp-p
  精度±(2%的設置+2mV), >20 mVp-p 幅度)±(1% 的設置 +1 mV)(1 kHz 正弦波, 0 V 偏置, >10 mVp-p 幅度)
  分辨率0.1 mVp-p, 0.1 mVRMS, 1 mV, 0.1 dBm 或4 位
  單位Vp-p, VRMS, dBm (僅正弦波)
  輸出阻抗50Ω
  負載阻抗設置可以選擇: 50 Ω, 1Ω- 10.0 kΩ 高阻抗 (根據選擇的負荷阻抗調節顯示的幅度)
  隔離度很大42 Vpk 到接地
  短路保護與浮動接地相比，信號輸出可以有效防止很久短路
  外部電壓保護為防止信號輸出受到外部電壓影響，應使用熔絲適配器013-0345-00
  DC 偏置,50歐姆負荷±(10 Vpk- Amplitudepp/2)±(5 Vpk- Amplitudepp/2)± 5 Vpk DC± 2.5 Vpk DC
  DC 偏置, 開路±(20 Vpk - Amplitudepp/2)±(10 Vpk - Amplitudepp/2)± 10 Vpk DC± 5 Vpk DC
