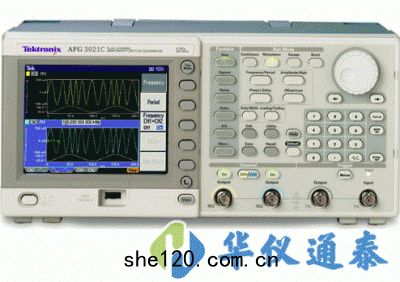

美國Tektronix(泰克) AFG3021C任意波形/函數發生器擁有無可比擬的性能，通用性，直觀的操作和經濟性。用戶可以選擇12 種不同的標準波形。可以以高采樣率生成長度達128K的任意波形。
關鍵字：AFG3021C,AFG3021C任意波形/函數發生器,美國Tektronix(泰克)發生器
美國Tektronix
美國Tektronix(泰克) AFG3021C任意波形/函數發生器擁有無可比擬的性能，通用性，直觀的操作和經濟性。用戶可以選擇12 種不同的標準波形。可以以高采樣率生成長度達128K的任意波形。
美國Tektronix(泰克) AFG3021C任意波形/函數產品簡介：
•無可比擬的性能，通用性，直觀的操作和經濟性，使AFG3000C係列函數，任意波形和脈衝發生器成為業內很實用的儀器
•傑出的性能和通用性
•用戶可以選擇12 種不同的標準波形。可以以高采樣率生成長度達128K的任意波形
•在脈衝波形上，可以獨立設置上升沿和下降沿時間
•可以將外部信號連接並疊加到輸出信號上
•雙通道型號可以生成兩個完全相同或截然不同的信號
•*有儀器都帶有高度穩定的時基，每年漂移僅±1ppm
•直觀的用戶界麵，一目了然地顯示更多的信息
•*有型號上彩色TFT LCD屏幕一目了然地顯示*有相關波形參數和圖形波形
•這為您設置信號提供了*麵的信心，使您能夠 把*點放在手邊的任務上
•快捷鍵可以直接進入常用功能和參 數
•通過結構清楚的菜單，可以方便地選擇其它功能和參數
•這縮短了學習和重新學習使用儀器所需的時間
•其感觀與世界貴行的TDS3000示波器完全相同
•標配ARBEXPRESSTM 軟件，可以輕鬆生成波形
•通過這種PC軟件，可以從任何泰克示波器中無縫導入各種波形
•或使用標準函數，公式編輯器和波形數學計算運算定義波形
美國Tektronix(泰克) AFG3021C任意波形/函數發生器應用領域：
•電子測試和設計
•傳感器仿真
•功能測試
•教育和培訓
美國Tektronix(泰克) AFG3021C任意波形/函數發生器產品特點：
•10 MHz，25 MHz，50 MHz，100 MHz 或240 MHz 正弦波形
•14 位, 250 MS/s, 1 GS/s 或2 GS/s 任意波形
•高達20 Vp-p 的幅度，50 Ω負荷
•5.6 英寸彩色TFT LCD 顯示器，使您對設置和波形樹立全部信心
•多語言和直觀操作，節約設置時間
•脈衝波形邊沿時間可變
•AM, FM, PM, FSK, PWM
•掃頻和突發
•雙通道型號，節約成本和工作台空間
•前麵板上的USB 連接器，把波形存儲到存儲設備上
•USB，GPIB 和LAN
•LabVIEW 和LabWindows/IVI-C 驅動程序
美國Tektronix(泰克) AFG3021C任意波形/函數發生器技術參數：
| AFG3011C | AFG3021C AFG3022C | AFG3051C AFG3052C | AFG3101C AFG3102C | AFG3251C AFG3252C | |
|---|---|---|---|---|---|
| 通道數量 | 1 | 1 / 2 | 1 / 2 | 1 / 2 | 1 / 2 |
| 波形 | 正弦波, 方波, 脈衝波, 鋸齒波, 三角波, Sin(x)/x, 指數增長和衰減, 高斯,洛侖茲, 半正弦, 直流, 噪聲 | ||||
| 正弦波 | 1 µHz 至 10 MHz | 1 µHz 至 25 MHz | 1 µHz 至 50 MHz | 1 µHz 至 100 MHz | 1 µHz 至 240 MHz |
| 突發模式下的正弦波 | 1 µHz 至 5 MHz | 1 µHz 至 12.5 MHz | 1 µHz 至 25 MHz | 1 µHz 至 50 MHz | 1 µHz 至 120 MHz |
| 有效很大頻率輸出 | 10 MHz | 25 MHz | 50 MHz | 100 MHz | 240 MHz |
| THD | <0.2% (10 Hz – 20 kHz, 1 Vp-p) | ||||
| 殘餘時鐘噪聲 | -63 dBm | -63 dBm | -63 dBm | -57 dBm | -57 dBm |
| 方波 | 1 µHz 至 5 MHz | 1 µHz 至 25 MHz | 1 μHz 至 40 MHz | 1 µHz 至 50 MHz | 1 µHz 至 120 MHz |
| 上升時間/ 下降時間 | ≤50 ns | ≤9 ns | ≤7 ns | ≤5 ns | ≤2.5 ns |
| 抖動(RMS), 典型值 | 500 ps | 500 ps | 300 ps | 200 ps | 100 ps |
| 鋸齒波 | 1 µHz 至 100 kHz | 1 µHz 至 500 kHz | 1 μHz 至 800 kHz | 1 µHz 至 1 MHz | 1 µHz 至 2.4 MHz |
| 綫性度, 典型值 | 峰值輸出 ≤ 0.2% | 峰值輸出 ≤ 0.1% | 峰值輸出 ≤ 0.1% | 峰值輸出 ≤ 0.15% | 峰值輸出 ≤ 0.2% |
| 對稱性 | 0.0% 至 100.0% | ||||
| 脈衝波 | 1 mHz 至 5 MHz | 1 mHz 至 25 MHz | 1 mHz 至 40 MHz | 1 mHz 至 50 MHz | 1 mHz 至 120 MHz |
| 脈寬 | 80.00 ns 至 999.99 s | 16.00 ns 至 999.99 s | 12 ns 至 999.99 s | 8.00 ns 至 999.99 s | 4.00 ns 至 999.99 s |
| 脈衝周期 | 0.001%至99.999% ((適用脈寬限製)) | ||||
| 邊沿跳變時間 | 50 ns 至 625 s | 9 ns 至 625 s | 7 ns 至 625 s | 5 ns 至 625 s | 2.5 ns 至 625 s |
| 過衝, 典型值 | <5% | ||||
| 抖動(RMS, 典型值) | 500 ps | 500 ps | 300 ps | 200 ps | 100 ps |
| 其他波形 | 1 µHz 至 100 kHz | 1 µHz 至 500 kHz | 1 μHz 至 800 kHz | 1 µHz 至 1 MHz | 1 µHz 至 2.4 MHz |
| 噪聲帶寬 (-3 dB) | 10 MHz | 25 MHz | 50 MHz | 100 MHz | 240 MHz |
| 噪聲類型 | 白高斯 | ||||
| DC (至50 Ω) | -10 V 至 +10 V | -5 V 至 +5 V | –5 V 至 +5 V | -5 V 至 +5 V | -2.5 V 至 +2.5 V |
| 任意波形 | 1 mHz 至 5 MHz | 1 mHz 至 12.5 MHz | 1 mHz 至 25 MHz | 1 mHz 至 50 MHz | 1 mHz 至 120 MHz |
| 突發模式下的任意波形 | 1 mHz 至 2.5 MHz | 1 mHz 至 6.25 MHz | 1 mHz 至 12.5 MHz | 1 mHz 至 25 MHz | 1 mHz 至 60 MHz |
| 有效模擬帶寬(-3 dB) | 8 MHz | 70 MHz | 100 MHz | 225 MHz | |
| 非易失性存儲器 | 4個波形 | ||||
| 垂直分辨率 | 14 位元 | ||||
| 上升時間/ 下降時間 | ≤80 ns | ≤14 ns | ≤10 ns | ≤8 ns | ≤3 ns |
| 抖動 (RMS，典型值) | 4 ns | 4 ns | 1 ns ；4 ns | 1 ns；4 ns | 500 ps ； 4 ns |
| 分辨率 | 0.1 mVp-p, 0.1 mVRMS, 1 mV, 0.1 dBm 或4 位 | ||||
| 單位 | Vp-p, VRMS, dBm (僅正弦波)和伏特(高/ 低設置) | ||||
| 輸出阻抗 | 50 Ω | ||||
| 負載阻抗設置 | 可以選擇: 50Ω, 1Ω - 10.0 kΩ, 高阻抗 (根據選擇的負荷阻抗調節顯示的幅度) | ||||
| 隔離度 | 很大42 Vpk 到接地 | ||||
| 短路保護 | 與浮動接地相比，信號輸出可以有效防止很久短路 | ||||
| 外部電壓保護 | 為防止信號輸出受到外部電壓影響，應使用熔絲適配器013-0345-xx | ||||
| DC 偏置, 50 歐姆負荷 | ±(10 Vpk – 幅度pp/2) | ±(5 Vpk – 幅度pp/2) | ±(5 Vpk – 幅度pp/2) | ±5 Vpk DC | ±2.5 Vpk DC |
| DC 偏置, 開路 | ±(20 Vpk – 幅度pp/2) | ±(10 Vpk – 幅度pp/2) | ±(10 Vpk – 幅度pp/2) | ±10 Vpk DC | ±5 Vpk DC |
| 分辨率 | 1 mV | ||||
