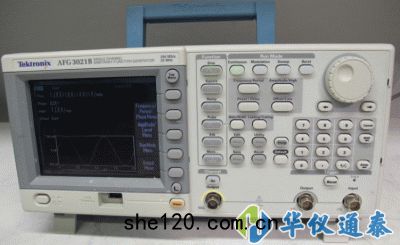

美國Tektronix(泰克) AFG3021B發生器是操作簡單，大屏幕顯示，性能卓的發生器，擁有無可比擬的性能，通用性，直觀的操作和經濟性。
關鍵字：AFG3021B,AFG3021B發生器,美國Tektronix(泰克)發生器
美國Tektronix
美國Tektronix(泰克) AFG3021B發生器是操作簡單，大屏幕顯示，性能卓的發生器，擁有無可比擬的性能，通用性，直觀的操作和經濟性。
美國Tektronix(泰克) AFG3021B產品簡介：
•信號源旗艦產品：操作簡單，大屏幕顯示，性能卓
•無可比擬的性能，通用性，直觀的操作和經濟性，使AFG3000 係列函數，任意波形和脈衝發生器成為業內很實用的儀器
•傑出的性能和多功能性
•用戶可以選擇12種不同的標準波形。可以以高采樣率生成長度達128 K的任意波形。在脈衝波形上，可以獨立設置上升沿和下降沿時間。可以將外部信號連接並疊加到輸出信號上。雙通道型號可以生成兩個完全相同或截然不同的信號。*有儀器都帶有高度穩定的時基，每年漂移僅±1 ppm
•直觀的用戶界麵，一目了然地顯示更多的信息
•大屏幕一目了然地顯示*有相關波形參數和波形圖。這為您信號設置提供了*麵的信心，使您能夠把*點放在手邊的任務上。快捷鍵可以直接進入常用函數和參數。通 過結構清楚的菜單，可以方便地選擇其它函數和參數。這縮短了學習和重新學習怎樣使用儀器所需的時間。其感觀與世界貴行的TDS3000示波器完全相同
•隨機附帶的ArbExpress® 軟件，可以輕鬆生成波形
•通過這種PC軟件，可以從任何泰克示波器中無縫導入各種波形，或使用標準函數，公式編輯器和波形數學計算定義波形
美國Tektronix(泰克) AFG3021B發生器主要特點：
•10 MHz，25 MHz，100 MHz 或 240 MHz
•正弦波形14 位, 250 MS/s, 1 GS/s 或2 GS/s任意波形
•高達20 Vp-p 的幅度，50Ω 負荷5.6" 顯示屏，使您對設置和波形充滿信心
•多語言和直觀操作可節約設置時間
•脈衝波形邊沿時間可變
•AM, FM, PM, FSK, PWM,掃頻和突發
•雙通道型號，節約成本和工作台空間
•前麵板上的USB連接器，把波形存儲到存儲設備上
•USB，GPIB 和LAN
•LabVIEW 和LabWindows/IVI-C驅動程序
美國Tektronix(泰克) AFG3021B發生器產品應用：
•電子測試和設計
•傳感器仿真
•功能測試
•教育和培訓
美國Tektronix(泰克) AFG3021B發生器技術參數：
| 型號< | AFG3011< | AFG3021B/AFG3022B< | AFG3101/AFG3102< | AFG3251/AFG3252< |
| 通道數量< | 1< | 1/2< | 1/2< | 1/2< |
| 波形< | 正弦波, 方波, 脈衝波, 鋸齒波, 三角波, Sin(x)/x, 指數式增長和衰減, 高斯,洛侖茲, 半正矢, 直流, 噪聲< | |||
| 正弦波< | 1 μHz - 10 MHz< | 1 μHz - 25 MHz< | 1 μHz - 100 MHz< | 1 μHz - 240 MHz< |
| 突發模式下的正弦波< | 1 μHz - 5 MHz< | 1 μHz - 12.5 MHz< | 1 μHz - 50 MHz< | 1 μHz - 120 MHz< |
| 有效很大頻率輸出< | 10 MHz< | 25 MHz< | 100 MHz< | 240 MHz< |
| 幅度平坦度(1 Vp-p)< | < | < | < | < |
| <5 MHz< | ± 0.15 dB< | ± 0.15 dB< | ± 0.15 dB< | ± 0.15 dB< |
| 5 MHz - 10 MHz< | ± 0.3 dB< | -< | -< | -< |
| 5 MHz - 20 MHz< | -< | ± 0.3 dB< | ± 0.3 dB< | ± 0.3 dB< |
| 20 MHz - 25 MHz< | -< | ± 0.5 dB< | ± 0.3 dB< | ± 0.3 dB< |
| 25 MHz - 100 MHz< | -< | -< | ± 0.5 dB< | ± 0.5 dB< |
| 100 MHz - 200 MHz< | -< | -< | -< | ± 1.0 dB< |
| 200 MHz - 240 MHz< | -< | -< | -< | ± 2.0 dB< |
| 諧波失真(1 Vp-p)< | < | < | < | < |
| 10 Hz - 20 kHz< | <-60 dBc< | <-70 dBc< | <-60 dBc< | <-60 dBc< |
| 20 kHz - 1 MHz< | <-55 dBc< | <-60 dBc< | <-60 dBc< | <-60 dBc< |
| 1 MHz - 5 MHz< | <-45 dBc< | <-50 dBc< | <-50 dBc< | <-50 dBc< |
| 5 MHz - 10 MHz< | <-45 dBc< | <-50 dBc< | <-37 dBc< | <-37 dBc< |
| 10 MHz - 25 MHz< | -< | <-40 dBc< | <-37 dBc< | <-37 dBc< |
| >25 MHz< | -< | -< | <-37 dBc< | <-30 dBc< |
| THD< | <0.2% (10 Hz - 20 kHz, 1 Vp-p)< | |||
| 雜波 (1 Vp-p)< | < | < | < | < |
| 10 Hz - 1 MHz< | <-60 dBc< | <-60 dBc< | <-60 dBc< | <-50 dBc< |
| 1 MHz - 10 MHz< | <-50 dBc< | -< | -< | -< |
| 1 MHz - 25 MHz< | <-50 dBc< | <-50 dBc< | <-50 dBc< | <-47 dBc< |
| >25 MHz< | -< | -< | <-50 dBc + 6 dBc/ 倍頻程< | <-47 dBc + 6 dBc/ 倍頻程< |
| 相噪, 典型值< | 10 MHz, 10 kHz 偏置,1 Vp-p 時<-110 dBc/Hz< | 20 MHz, 10 kHz 偏置, 1 Vp-p 時<-110 dBc/Hz< | ||
| 殘餘時鐘噪聲< | -63 dBm< | -63 dBm< | -57 dBm< | -57 dBm< |
| 方波< | 1 μHz - 5 MHz< | 1 μHz - 12.5 MHz< | 1 μHz - 50 MHz< | 1 μHz - 120 MHz< |
| 上升時間/ 下降時間< | ≤ 50 ns< | ≤ 18 ns< | ≤ 5 ns< | ≤ 2.5 ns< |
| 抖動(RMS), 典型值< | 500 ps< | 500 ps< | 200 ps< | 100 ps< |
| 鋸齒波< | 1 μHz - 100 kHz< | 1 μHz - 250 kHz< | 1 μHz - 1 MHz< | 1 μHz - 2.4 MHz< |
| 綫性度, 典型值< | ≤ 0.2% 的峰值輸出< | ≤ 0.1% 的峰值輸出< | ≤ 0.15% 的峰值輸出< | ≤ 0.2% 的峰值輸出< |
| 對稱性< | 0.0% - 100.0%.< | < | 0.0% - 100.0%.< | < |
| 脈衝波< | 1 mHz - 5 MHz< | 1 mHz - 12.5 MHz< | 1 mHz - 50 MHz< | 1 mHz - 120 MHz< |
| 脈寬< | 80.00 ns-999.99 s< | 30.00 ns-999.99 s< | 8.00 ns-999.99 s< | 4.00 ns-999.99 s< |
| 分辨率< | 10 ps 或5 位< | |||
| 脈衝周期< | 0.001% - 99.999% (適用脈寬限製)< | |||
| 邊沿跳變時間< | 50 ns - 625 s< | 18 ns - 625 s< | 5 ns - 625 s< | 2.5 ns - 625 s< |
| 分辨率< | 10 ps 或4 位< | < | 10 ps 或4 位< | < |
| 前沿延遲< | < | < | < | < |
| 範圍< | (連續模式): 0 ps - 周期 (觸發/ 選通突發模式): 0 ps - 周期到[脈寬 + 0.8 *(前沿時間 + 後沿時間)]< | |||
| 分辨率< | 10 ps 或8 位< | |||
| 過衝, 典型值< | <5%< | |||
| 抖動(RMS, 典型值)< | 500 ps< | 500 ps< | 200 ps< | 100 ps< |
| 其它波形< | 1 μHz - 100 kHz< | 1 μHz - 250 kHz< | 1 μHz - 1 MHz< | 1 μHz - 2.4 MHz< |
| 噪聲帶寬 (-3 dB)< | 10 MHz< | 25 MHz< | 100 MHz< | 240 MHz< |
| 噪聲類型< | 白高斯< | |||
| DC (50 歐姆阻抗)< | -10 V 到+10 V< | -5 V 到+5 V< | -5 V 到+5 V< | -2.5 V 到+2.5 V< |
| 任意波形< | 1 mHz - 5 MHz< | 1 mHz - 12.5 MHz< | 1 mHz - 50 MHz< | 1 mHz - 120 MHz< |
| 突發模式下的任意波形< | 1 mHz - 2.5 MHz< | 1 mHz - 6.25 MHz< | 1 mHz - 25 MHz< | 1 mHz - 60 MHz< |
| 有效模擬帶寬(-3 dB)< | 8 MHz< | 34 MHz< | 100 MHz< | 225 MHz< |
| 非易失性存儲器< | 4 個波形< | 4 個波形< | 4 個波形< | 4 個波形< |
| 存儲器: 采樣率< | 2-128 K: 250 MS/s< | 2-128 K: 250 MS/s< | >16 K-128 K: 250 MS/s,2-16 K: 1 GS/s< | >16 K-128 K: 250 MS/s,2-16 K: 2 GS/s< |
| 垂直分辨率< | 14 位< | 14 位< | 14 位< | 14 位< |
| 上升時間/ 下降時間< | ≤ 80 ns< | ≤ 20 ns< | ≤ 8 ns< | ≤ 3 ns< |
| 抖動(rms)< | 4 ns< | 4 ns< | 1 GS/s 時1 ns 250 MS/s 時4 ns< | 2 GS/s 時500 ps 250 MS/s 時4 ns< |
| 幅度, 50 歐姆負載< | 20 mVp-p - 20 Vp-p< | 10 mVp-p - 10 Vp-p< | 20 mVp-p - 10 Vp-p< | ≤ 200 MHz:50 mVp-p - 5 Vp-p >200 MHz:50 mVp-p - 4 Vp-p< |
| 幅度, 開路< | 40 mVp-p - 40 Vp-p< | 20 mVp-p - 20 Vp-p< | 40 mVp-p - 20 Vp-p< | ≤ 200 MHz:100 mVp-p - 10 Vp-p >200 MHz:100 mVp-p - 8 Vp-p< |
| 精度< | ±(2%的設置+2mV), >20 mVp-p 幅度)< | ±(1% 的設置 +1 mV)(1 kHz 正弦波, 0 V 偏置, >10 mVp-p 幅度)< | ||
| 分辨率< | 0.1 mVp-p, 0.1 mVRMS, 1 mV, 0.1 dBm 或4 位< | |||
| 單位< | Vp-p, VRMS, dBm (僅正弦波)< | |||
| 輸出阻抗< | 50Ω< | |||
| 負載阻抗設置< | 可以選擇: 50 Ω, 1Ω- 10.0 kΩ 高阻抗 (根據選擇的負荷阻抗調節顯示的幅度)< | |||
| 隔離度< | 很大42 Vpk 到接地< | |||
| 短路保護< | 與浮動接地相比，信號輸出可以有效防止很久短路< | |||
| 外部電壓保護< | 為防止信號輸出受到外部電壓影響，應使用熔絲適配器013-0345-00< | |||
