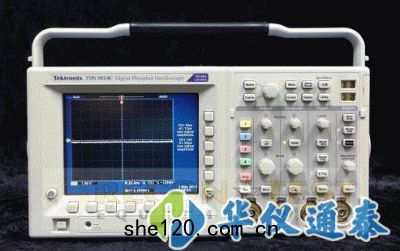

美國Tektronix(泰克) TDS3014C數字熒光示波器是適用於專業化分析的性能滿足所需，價格經濟實惠的數字熒光示波器。
關鍵字：TDS3014C,TDS3014C數字熒光示波器,美國Tektronix(泰克) 示波器
美國Tektronix
美國Tektronix(泰克) TDS3014C數字熒光示波器是適用於專業化分析的性能滿足所需，價格經濟實惠的數字熒光示波器。
美國Tektronix(泰克) TDS3014C數字熒光產品簡介：
•適用於專業化分析
•性能滿足所需，價格經濟實惠
•可精地呈現信號
•DPO 可更深入地洞察復雜信號
•連續而快速的波形捕獲速率有助於通過快速發現故障根源來節約時間，因此可應用厲害觸發來將故障隔離開來
•實時輝度等級突出顯示信號活動的詳細歷史記錄，更方便了解所捕獲波形的特點
•與同類示波器不同，即使在采集行為停止以後，歷史記錄仍然保留
•使用 DRT 取樣技術和 SIN(X)/X 內插，快速調試和表征信號
•可同時表征*有通道上的各種信號類型
•可以捕獲同類的其他示波器捕獲不到的高頻信息
•簡單的導航和專用前麵板控件可幫助您快速找到所需內容
•配備 USB 主控端口，可以輕鬆將測量信息存儲和傳輸到個人計算機中
•美國咱家儀器 LabVIEW SignalExpress™ 泰克版軟件為您提供擴展功能，包括厲害分析，數據記錄，遠程儀器控製和實時波形分析
•標配 25 種自動測量，波形加減乘除數學函數以及快速傅立葉變換 (FFT) 功能
•數學運算和測量功能允許使用完整采集記錄長度或在采集中隔離出特定的事件
•利用內置以太網端口，e*Scope 基於 Web 的遠程控製使您可以通過互聯網或個人計算機在任何地方控製 TDS3000C 係列示波器
•將 DPO 的處理能力集中到一個深度僅為 5.9 英寸（149 毫米）緊湊的設計中，為平台節省出寶貴的空間
•當需要將示波器移到另一實驗室時，其重 7 磅（3.2 千克）的便攜式設計讓這一工作變得輕鬆自如
•可以選配電池，在沒有供電電源的情況下連續工作長達 3 小時的時間
美國Tektronix(泰克) TDS3014C數字熒光示波器應用領域：
•數字設計和調試
•視頻安裝和服務
•電源設計
•教學和培訓
•電信模板測試
•生產測試
•常規平台測試
美國Tektronix(泰克) TDS3014C數字熒光示波器產品特點：
•100 MHz帶寬型號
•4 通道
•*有通道上的實時取樣速率高達 1.25 GS/s
•*有通道上的標配記錄長度均為 10 k
•連續波形捕獲速率 3600 wfms/s
•厲害觸發套件
•前麵板 USB 主控端口方便存儲和傳輸測量數據
•25 種自動測量
•FFT 標配
•多語言用戶界麵
•WaveAlert® 自動波形異常檢測
•TekProbe® 接口支持有源，差分和電流探頭，自動調整量程和單位
•重量輕（僅 7 磅/3.2 千克），運輸方便
•選配擇使用內部電池供電，不使用有綫電源即可獲得高達 3 小時的工作時間
•厲害分析模塊
•很限測試模塊
•電信模板測試模塊
•擴展視頻模塊
•601 串行數字視頻模塊
美國Tektronix(泰克) TDS3014C數字熒光示波器技術參數：
| TDS3012C | TDS3014C | TDS3032C | TDS3034C | TDS3052C | TDS3054C | |
|---|---|---|---|---|---|---|
| 帶寬 | 100 MHz | 100 MHz | 300 MHz | 300 MHz | 500 MHz | 500 MHz |
| 計算得出的上升時間（典型） | 3.5 ns | 3.5 ns | 1.2 ns | 1.2 ns | 0.7 ns | 0.7 ns |
| 輸入通道 | 2 | 4 | 2 | 4 | 2 | 4 |
| 外部觸發輸入 | *有型號均包括 | |||||
| 每條通道的取樣速率 | 1.25 GS/s | 1.25 GS/s | 2.5 GS/s | 2.5 GS/s | 5 GS/s | 5 GS/s |
| 記錄長度 | 10 k 點 | |||||
| 垂直分辨率 | 9 位 | |||||
| 垂直靈敏度，1 MΩ | 1 mV/div 至 10 V/div | |||||
| 垂直靈敏度，50 Ω | 1 mV/div 至 1 V/div | |||||
| 輸入耦合 | 交流，直流，GND | |||||
| 輸入阻抗 | 並聯 13 pF 或 50 Ω 端子時1 MΩ | |||||
| 直流增益精度 | ±2% | |||||
| 很大輸入電壓，1 MΩ | 150 VRMS，峰值 ≤400 V | |||||
| 很大輸入電壓，50 Ω | 5 VRMS，峰值 ≤30 V | |||||
| 位置範圍 | ±5 格 | |||||
| 帶寬很限 | 20 MHz | 20 MHz | 20 MHz，150 MHz | 20 MHz，150 MHz | 20 MHz，150 MHz | 20 MHz，150 MHz |
| 時基範圍 | 4 ns 至 10 s | 4 ns 至 10 s | 2 ns 至 10 s | 2 ns 至 10 s | 1 ns 至 10 s | 1 ns 至 10 s |
| 時基精度 | 在任意 1 ms 時間間隔上為 ±20 ppm | |||||
| 以太網端口 | RJ-45 連接器，支持 10Base-T LAN | |||||
| USB 端口 | 前麵板 USB 2.0 主控端口 支持 USB 盤 | |||||
| GPIB 端口 | 全講/聽模式，設置和測量（選配配 TDS3GV 通信模塊） | |||||
| RS-232-C 端口 | DB-9 插頭連接器，全講/聽模式；控製*有模式，設置和測量 波特率很大為 38400（選配配 TDS3GV 通信模塊） | |||||
| VGA 視頻端口 | DB-15 孔式連接器，在配有 VGA 的大型監視器上直接顯示監視器輸出（選配配 TDS3GV 通信） | |||||
| 外部觸發輸入 | BNC 連接器，輸入阻抗 >1 MΩ，並聯 17 pF；很大輸入電壓為 150 VRMS | |||||
| 主要觸發模式 | 自動觸發（支持 40 ms/格以及更慢的滾動模式），正常觸發，單序列觸發 | |||||
| B 觸發 | 時間或事件後觸發 | |||||
| 時間後觸發範圍 | 13.2 ns 至 50 s | |||||
| 事件後觸發範圍 | 1 至 9999999 個事件 | |||||
| 顯示器類型 | 6.5 英寸（165.1 毫米）液晶 TFT 彩色顯示器 | |||||
| 顯示器分辨率 | 640 水平 × 480 垂直像素 (VGA) | |||||
| 插值 | Sin(x)/x | |||||
| 波形類型 | 點狀，矢量，可變餘輝，無限餘輝 | |||||
| 格式 | YT，XY 和 選通 XYZ（XY 僅在 4 通道儀器上有 Z 軸消隱） | |||||
| 電源電壓 | 100 VRMS 至 240 VRMS ±10% | |||||
| 電源頻率 | 45 Hz 至 440 Hz（100 V 至 120 V） 45 Hz 至 66 Hz（120 V 至 240 V） | |||||
| 功耗 | 很大 75 W | |||||
| 電池電源 | 需要 TDS3BATC 鋰離子充電電池組 | |||||
| 工作時間，典型 | 3 小時 | |||||
| 尺寸 | 375*176*149mm | |||||
| 重量 | 3.2kg(僅儀器) | |||||
