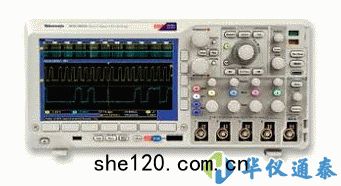

美國Tektronix(泰克) MSO3054數字熒光示波器擁有許多當今主流應用所需的性能，既能捕獲長窗口的信號活動又能保持精細的定時分辨率。
關鍵字：MSO3054,MSO3054數字熒光示波器,美國Tektronix(泰克)示波器
美國Tektronix
美國Tektronix(泰克) MSO3054數字熒光示波器擁有許多當今主流應用所需的性能，既能捕獲長窗口的信號活動又能保持精細的定時分辨率。
美國Tektronix(泰克) MSO3054數字熒光產品簡介：
·功率分析
·HDTV 和定製視頻分析
·自動串行觸發，解碼和搜索選項
·並行總綫上實現自動觸發，解碼和搜索
·多通道建立和保持觸發
·擁有許多當今主流應用所需的性能
·多功能混合信號設計調試工具
·在*有通道上提供 5M 點的深度記錄長度。
·既能捕獲長窗口的信號活動又能保持精細的定時分辨率
·采用 Wave Inspector® 控件進行快速波形導航
·自動串行和並行總綫分析，以及自動功率分析
·提供功能豐富的工具讓您簡化和加快復雜的設計調試
·MagniVu™ 高速采集在數字通道上提供 121.2 ps 的精細定時分辨率
·*有通道均實現高達 500 MHz 的帶寬及至少 5 倍的過取樣
美國Tektronix(泰克) MSO3054數字熒光示波器主要性能指標：
·500，300，100 MHz 帶寬型號
·帶寬可升級（很高達 500 MHz）
·2 個和 4 個模擬通道型號
·16 個數字通道（MSO 係列）
·全部通道均實現 2.5 GS/s 采樣率
·全部通道均實現 5 兆點記錄長度
·很大波形捕獲速率 >50000 wfm/s
·厲害觸發套件
簡便易用功能：
·Wave Inspector® 控件為波形數據提供方便導航和自動化搜索
·29 種自動測量功能及 FFT 分析，簡化波形分析
·TekVPI® 探頭接口支持有源，差分和電流探頭，自動調整量程和單位
·229 毫米（9 英寸）WVGA 寬屏彩色顯示器
·體型小，重量輕 - 深度 147 毫米（5.8 英寸），重 4 公斤（9 磅）
連接能力：
·前麵板和後麵板都有 USB 2.0 主控端口，數據存儲，打印和連接 USB 鍵盤十分便捷
·後麵板配有 USB 2.0 設備端口，與 PC 連接或連接兼容 PictBridge® 打印機直接打印都十分方便
·集成的 10/100 以太網端口用於網絡連接，視頻輸出端口用於將示波器顯示屏輸出到監視器或投影儀
美國Tektronix(泰克) MSO3054數字熒光示波器技術參數：
| 特點 | MSO3012 DPO3012 | MSO3014 DPO3014 | MSO3032 DPO3032 | MSO3034 DPO3034 | DPO3052 | MSO3054 DPO3054 |
| 輸入通道數量 | 2 | 4 | 2 | 4 | 2 | 4 |
| 模擬帶寬(-3dB) | 100MHz | 100MHz | 300MHz | 300MHz | 500MHz | 500MHz |
| 計算的上升時間 5 mV/div（典型） | 3.5ns | 3.5ns | 1.17 ns | 1.17 ns | 700 ps | 700 ps |
| 硬件帶寬很限 | 20 MHz | 20 MHz，150 MHz | ||||
| 輸入耦合 | 交流, 直流, GND | |||||
| 輸入阻抗 | 1 MΩ ±1%, 75Ω ±1% ，50Ω ±1% | |||||
| 輸入靈敏度範圍，1 MΩ | 1 mV/div 至 10V/div | |||||
| 輸入靈敏度範圍，75 Ω，50 Ω | 1 mV/div 至 1V/div | |||||
| 垂直分辨率 | 8 位（高分辨率時為 11 位） | |||||
| 很大輸入電壓, 1 MΩ | 300 VRMS 峰值 ≤ ±450 V | |||||
| 直流增益精度 | 對5 mV/div及以上為±1.5% 對2 mV/div -5 V/div 為±2% 對1 mV/div -5 V/div 為±2.5% | |||||
| （在同等垂直刻度下的任意兩條通道） | 在≤ 100 MHz 時≥ 100:1 ，>100 MHz 到額定帶寬時 ≥30:1 | |||||
| 很大取樣速率（*有通道） | 2.5 GS/s | |||||
| 很大記錄長度（*有通道） | 5 M 點 | |||||
| 很高取樣速率時的很大捕獲持續時間（*有通道） | 2ms | |||||
| 時基範圍 (s/div) | 1 ns 至 100 s | |||||
| 時基延遲時間範圍 | -10 div 至 5000 s | |||||
| 通道間相差校正範圍 | ±100 ns | |||||
| 時基精度 | ± 10 ppm,在任何≥1 ms 間隔上 | |||||
| 觸發模式 | 邊沿觸發： 任何通道或前麵板輔助輸入上的正斜率或負斜率。耦合包括直流，交流，高頻*製，低頻*製和噪聲*製。 | |||||
| 欠幅：當脈衝穿過頭家個門限，但在再次穿過頭家個門限之前未能穿過老二個門限的情況時觸發。 | ||||||
| 建立時間與保持時間：觸發在任意輸入通道上出現的時鐘與數據之間的建立時間和保持時間違例。 | ||||||
| 上升/下降時間：在脈衝邊沿速率快於或慢於規定時觸發。斜率可為正，負或任一。 | ||||||
| 視頻：在 NTSC，PAL 和 SECAM 視頻信號上的*有行號（奇偶）或*有場上觸發。 | ||||||
| 尺寸 | 203.2×416.6×147.3mm | |||||
| 重量（淨重） | 4.17kg | |||||
