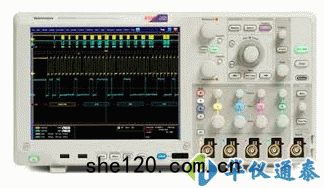

美國Tektronix(泰克) DPO5034混合信號示波器可選串行觸發和分析，用戶可選帶寬限製濾波器，提高低頻測量準確度。適用於以太網，MOST 和 USB 2.0 一致性測試，抖動，定時，眼圖，功率，DDR 內存總綫分析及寬帶射頻。
關鍵字：DPO5034,DPO5034混合信號示波器,美國Tektronix(泰克)示波器
美國Tektronix
美國Tektronix(泰克) DPO5034混合信號示波器可選串行觸發和分析，用戶可選帶寬限製濾波器，提高低頻測量準確度。適用於以太網，MOST 和 USB 2.0 一致性測試，抖動，定時，眼圖，功率，DDR 內存總綫分析及寬帶射頻。
美國Tektronix(泰克) DPO5034混合信號產品簡介：
·每條通道單獨設置門限(MSO係列)
·保持精細的定時分辨率
·使用 MultiView Zoom™ 時多達 250 兆點記錄長度
·並行總綫上實現自動觸發，解碼和搜索(MSO係列)
·Wave Inspector® 控件快速導航波形
·MagniVu™ 高速采集在數字通道上提供 60.6 ps 的精細定時分辨率(MSO係列)
·一條通道或兩條通道高達 10 GS/s 實時取樣速率，全部四條通道高達 5 GS/s
·MSO/DPO5000 係列具有一係列強大的功能
·超過 10 種選配軟件和分析包完成常見技術和深入分析任務
·MSO/DPO5000 係列*有通道均標配高達 12.5 兆點的深度記錄長度
·帶寬高達 2 GHz，采樣率高達 10 GS/s，確保能夠查看快速變化的信號細節
·從快速發現異常並捕獲，到搜索事件的波形記錄並分析其特性及設備的行為，*麵加速調試設計的每一階段
美國Tektronix(泰克) DPO5034混合信號示波器主要性能指標：
·可選串行觸發和分析
·軟件解決方案提供了內置域專門技術
·很限和模板測試可以快速深入地分析信號特性
·16 條數字通道（MSO 係列）
·厲害觸發套件，可以選配可視觸發功能
·用戶可選帶寬限製濾波器，提高低頻測量準確度
·兩條通道可以選配高達 250 兆點的記錄長度
·使用 FastAcq™ 時 > 250,000 wfm/s 很大波形捕獲速率
·FastFrame™ 分段內存采集模式，捕獲速率每秒 > 310,000 個波形
·標配 10 MΩ 無源電壓探頭，具有低於 4 pF 的電容性負載和 500 MHz 或 1 GHz 的模擬帶寬
·適用於以太網，MOST 和 USB 2.0 一致性測試，抖動，定時，眼圖，功率，DDR 內存總綫分析及寬帶射頻
簡便易用功能：
·Wave Inspector® 控件能夠簡便導航和自動搜索波形數據
·MyScope® 自定義控製窗口和鼠標右鍵單擊菜單，效率卓
·53 種自動測量功能，波形直方圖和 FFT 分析，簡化波形分析
·TekVPI® 探頭接口支持有源，差分和電流探頭，自動調整量程和單位
·264 毫米（10.4 英寸）高亮度 XGA 顯示器，配有觸摸屏
·體積小，重量輕 -- 厚度僅為 8.12 英寸（206 毫米），重量低於 15 磅（6.7 千克）
連接能力：
·前麵板有兩個 USB 2.0 主控端口，後麵板有四個端口，數據存儲，打印和連接 USB 外設十分便捷
·後麵板有 USB 設備端口，使用適配器連接到 PC 或 GPIB 控件十分簡單
·集成的 10/100/1000BASE-T 以太網端口用於網絡連接，視頻輸出端口用於將示波器顯示屏輸出到監視器或投影儀
·Microsoft® Windows 7 64 位操作係統，方便在您的環境中進行連接和集成
·符合 LXI Class C 標準
美國Tektronix(泰克) DPO5034混合信號示波器技術參數：
| 特點 | MSO5034 DPO5034 | MSO5054 DPO5054 | MSO5104 DPO5104 | MSO5204 DPO5204 |
| 很大取樣速率（*有通道） | 5 GS/s | 5 GS/s | 5 GS/s | 5 GS/s |
| 很大取樣速率（1 條或 2 條通道） | — | — | 10 GS/s | 10 GS/s |
| 很大等效時間取樣速率 | 400 GS/s | |||
| 標準配置時的很大記錄長度 | 12.5M | 12.5M（4 條通道） 25M（1 條或 2 條通道） | ||
| 使用選項 2RL 時的很大記錄長度 | 25M | 25M（4 條通道） 50M（1 條或 2 條通道） | ||
| 使用選項 5RL 時的很大記錄長度 | 50M | 50M（4 條通道） 125M（1 條或 2 條通道） | ||
| 使用選項 10RL 時的很大記錄長度 | 125M | 125M（4 條通道） 250M（1 條或 2 條通道） | ||
| 輸入通道 | 4 | |||
| 模擬帶寬 (-3 dB) | 350 MHz | 500 MHz | 1 GHz | 2 GHz |
| 上升時間（計算值） | 1 ns | 700 ps | 350 ps | 175 ps |
| 直流增益精度 | ±1.5%，高於 30℃ 時按 0.10%/℃ 降額 | |||
| 帶寬限製 | 取決於儀器型號： 1 GHz，500 MHz，350 MHz，250 MHz 和 20 MHz | |||
| 有效位數（典型值） | 6 位（儀器帶寬時為 10 divp-p 正弦波輸入，100 mV/div，50 Ω 輸入阻抗，很大取樣速率，1k 點記錄長度） | |||
| 隨機噪聲（RMS，取樣模式，全帶寬） | ||||
| 輸入耦合 | 交流，直流 | |||
| 輸入阻抗 | 1 MΩ ±1%，50 Ω ±1% | |||
| 輸入靈敏度 | 1 MΩ： 1 mV/div 至 10 V/div 50 Ω： 1 mV/div 至 1 V/div | |||
| 垂直分辨率 | 8 位（高分辨率時 >11 位） | |||
| 位置範圍 | ±5 div | |||
| 任意兩條通道之間的延遲（典型） | ≤100 ps（50 Ω，直流耦合,等於或高於 10 mV/div 時的 V/div 相同） | |||
| 偏置精度 | ±（0.005 × |偏置 – 位置| + 直流平衡） 注： 位置和常量偏置項*須要乘以適當的 V/div 項，折算成伏 | |||
| 通道間隔離（在同等垂直刻度設置下的任意兩條通道）（典型值） | ≤100 MHz 時 ≥100:1，>100 MHz 到額定帶寬時 ≥30:1 | |||
| 很高實時取樣速率時的很大持續時間 | 25 ms | |||
| 時基範圍 | 12.5 ps/div 至 1000 s/div | |||
| 時間分辨率（在 ET/IT 模式中） | 2.5 ps/div | |||
| 時基延遲時間範圍 | –10 div 至 1000 s | |||
| 通道間相差校正範圍 | ±75 ns | |||
| 時基精度 | ±5 ppm，在任何 ≥1 ms 間隔上 | |||
