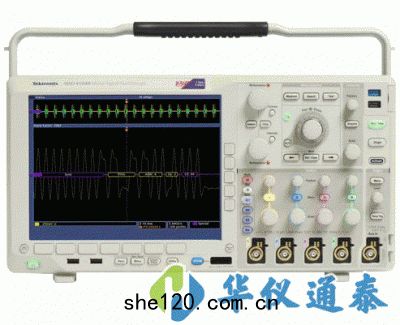

美國Tektronix(泰克) DPO4054B數字熒光示波器采用 Wave Inspector® 控件進行快速波形導航，自動串行和並行總綫分析，很限和模板測試以及自動功率分析。提供了所需的多功能工具，簡化和加快了復雜設計的調試工作。

美國Tektronix(泰克) DPO4054B數字熒光產品簡介：
·泰克DPO4054B數字示波器標配USB連接
·41種自動測量
·采用 Wave Inspector® 控件進行快速波形導航，自動串行和並行總綫分析，很限和模板測試以及自動功率分析
·為您提供了所需的多功能工具，簡化和加快了復雜設計的調試工作
·DPO4000B係列體積小巧，節約了平台或桌麵上寶貴的空間
·*麵廣泛的功能，加速調試的每一階段
·選配應用支持：功率分析，很限和模塊測試，HDTV 和定製視頻分析
·多功能混合信號設計調試工具
·可以用一台儀器來分析多達 20 個模擬和數字信號，快速查找和診斷復雜設計中的問題
·由於高達100 MHz的帶寬及*有通道上5倍的過采樣率，您可以獲得必要的性能，滿足當前許多主流應用的需求
·*有通道上標配高達20 M 點的深記錄長度，可以捕獲長信號活動窗口，同時保持精細的定時分辨率。
·多通道建立和保持觸發
·*有通道帶寬高達 1 GHz 以及 5X 過取樣，確保您擁有查看快速變化信號細節的性能。
·MagniVu™ 高速采集在數字通道上提供 60.6 ps 的精細定時分辨率

美國Tektronix(泰克) DPO4054B數字熒光示波器主要性能指標：
·1 GHz，500 MHz，350 MHz 和 100 MHz 帶寬型號
·2 個和 4 個模擬通道型號
·很大波形捕獲速率 >50000 wfm/s
·標準無源電壓探頭，容性負載低於 4 pF，500 MHz 或 1 GHz 模擬帶寬
·厲害觸發套件
·選配串行觸發和分析功能：I2C，SPI，CAN，LIN，RS-232/422/485/UART和I2S/L J/RJ/TDM自動串行觸發，解碼和搜索選項
·混合信號設計和分析：並行自動觸發，解碼和搜索功能；多通道建立時間和保持時間觸發
·MagniVuTM 高速采集技術，在數字通道上提供了121.2 ps的精細定時分辨率

簡便易用功能：
·Wave Inspector® 控件為波形數據提供方便導航和自動搜索
·41 個自動測量和 FFT 分析可簡化波形分析
·TekVPI® 探頭接口支持有源探頭，差分和電流探頭進行自動縮放和單位設置
·並行總綫上自動觸發，解碼和搜索
·逐個通道閾值設置
·體積小，重量輕- 僅厚5.8 英寸(147mm)，僅重11磅(5公斤)
·10.4 寸(264 mm) 高亮度 XGA 彩色顯示器

連接能力：
·前麵板和後麵板各有兩個 USB 2.0 主機端口，可快速方便實現數據存儲，打印及連接 USB 鍵盤
·後麵板上有 USB 2.0 設備端口用於連接 PC 或直接打印到 PictBridge® 兼容打印機
·集成 10/100/1000BASE-T 以太網端口實現網絡連接，視頻輸出端口用於將示波器顯示輸出到監視器或投影儀
·可選的串行觸發和分析 - I2C，SPI，USB，以太網，CAN，LIN，FlexRay，RS-232/422/485/UART，MIL-STD-1553 和 I2S/LJ/RJ/TDM 的自動串行觸發，解碼和搜索選項

美國Tektronix(泰克) DPO4054B數字熒光示波器技術參數：
