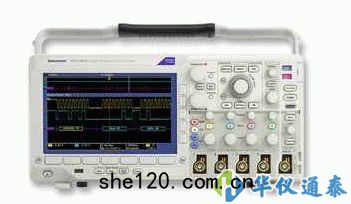

美國Tektronix(泰克) DPO3014數字熒光示波器Wave Inspector控製功能可以迅速瀏覽波形，自動進行串行總綫和電源分析，提供了所需的多功能工具，簡化和加快了復雜設計的調試工作。
關鍵字：DPO3014,DPO3014數字熒光示波器,美國Tektronix(泰克) 示波器
美國Tektronix
美國Tektronix(泰克) DPO3014數字熒光示波器Wave Inspector控製功能可以迅速瀏覽波形，自動進行串行總綫和電源分析，提供了所需的多功能工具，簡化和加快了復雜設計的調試工作。
美國Tektronix(泰克) DPO3014數字熒光示波器產品簡介：
·美國泰克tektronix DPO3014數字熒光示波器100MHz帶寬
·4條模擬通道型號
·*有通道上2.5GS/s 的采樣率
·泰克DPO3014數字示波器標配USB連接
·*有通道上的記錄長度均為5 兆點
·29 種自動測量
·FilterVu™ 可變低通濾波器，可以去掉不想要的信號噪聲，同時捕獲高頻事件
·泰克DPO3014數字示波器Wave Inspector控製功能可以迅速瀏覽波形，自動進行串行總綫和電源分析
·為您提供了所需的多功能工具，簡化和加快了復雜設計的調試工作
·DPO3000係列體積小巧，節約了平台或桌麵上寶貴的空間。
·*麵廣泛的功能，加速調試的每一階段
·選配應用支持：電源分析，HDTV 和自定義視頻分析
·多功能混合信號設計調試工具
·您可以使用一台儀器查看模 擬信號，數字信號和串行信號，迅速找到和診斷復雜的嵌入式 係統設計中的問題。
·由於高達500 MHz的帶寬及*有通道上5倍的過采樣率，您可以獲得必要的性能，滿足當前許多主流應用的需求。
·*有通道上標配高達5 M 點的深記錄長度，可以捕獲長信號活動窗口，同時保持精細的定時分辨率。
美國Tektronix(泰克) DPO3014數字熒光主要性能指標：
·100 MHz 帶寬型號
·4條模擬通道型號
·*有通道上2.5GS/s 的采樣率
·*有通道上5 M 點的記錄長度
·5,000 wfm/s 的很大波形捕獲速率
·成套厲害觸發
·選配串行觸發和分析功能：I2C，SPI，CAN，LIN，RS-232/422/485/UART和I2S/L J/RJ/TDM自動串行觸發，解碼和搜索選項
·混合信號設計和分析：並行自動觸發，解碼和搜索功能；多通道建立時間和保持時間觸發；MagniVuTM 高速采集技術，在數字通道上提供了121.2 ps的精細定時分辨率
簡便易用功能：
·Wave Inspector旋鈕，輕鬆瀏覽和自動搜索波形數據
·FilterVu™ 可變低通濾波器，可以去掉不想要的信號噪聲，同時捕獲高頻事件
·29 種自動測量和FFT 分析，簡化波形分析
·TekVPI 探頭接口支持有源探頭，差分探頭和電流探頭，自動定標和確定單位
·9英寸(229 mm) WVGA寬屏彩色顯示器
·體積小，重量輕- 僅厚5.8 英寸(147mm)，僅重9 磅(4.0公斤)
·三年保修
連接能力：
·前麵板上提供了USB 2.0 主控端口，迅速簡便地存儲數據
·後麵板上提供了USB 2.0 設備端口，簡便地連接PC 或直接打印到兼容PictBridge的打印機
·選配10/100 以太網端口，用於聯網和視頻輸出端口，把示波器顯示畫麵導出到監視器或投影儀上
美國Tektronix(泰克) DPO3014數字熒光示波器技術參數：
| 特點 | MSO3012 DPO3012 | MSO3014 DPO3014 | MSO3032 DPO3032 | MSO3034 DPO3034 | DPO3052 | MSO3054 DPO3054 |
| 輸入通道數量 | 2 | 4 | 2 | 4 | 2 | 4 |
| 模擬帶寬(-3dB) | 100MHz | 100MHz | 300MHz | 300MHz | 500MHz | 500MHz |
| 計算的上升時間 5 mV/div（典型） | 3.5ns | 3.5ns | 1.17 ns | 1.17 ns | 700 ps | 700 ps |
| 硬件帶寬很限 | 20 MHz | 20 MHz，150 MHz | ||||
| 輸入耦合 | 交流, 直流, GND | |||||
| 輸入阻抗 | 1 MΩ ±1%, 75Ω ±1% ，50Ω ±1% | |||||
| 輸入靈敏度範圍，1 MΩ | 1 mV/div 至 10V/div | |||||
| 輸入靈敏度範圍，75 Ω，50 Ω | 1 mV/div 至 1V/div | |||||
| 垂直分辨率 | 8 位（高分辨率時為 11 位） | |||||
| 很大輸入電壓, 1 MΩ | 300 VRMS 峰值 ≤ ±450 V | |||||
| 直流增益精度 | 對5 mV/div及以上為±1.5% 對2 mV/div -5 V/div 為±2% 對1 mV/div -5 V/div 為±2.5% | |||||
| （在同等垂直刻度下的任意兩條通道） | 在≤ 100 MHz 時≥ 100:1 ，>100 MHz 到額定帶寬時 ≥30:1 | |||||
| 很大取樣速率（*有通道） | 2.5 GS/s | |||||
| 很大記錄長度（*有通道） | 5 M 點 | |||||
| 很高取樣速率時的很大捕獲持續時間（*有通道） | 2ms | |||||
| 時基範圍 (s/div) | 1 ns 至 100 s | |||||
| 時基延遲時間範圍 | -10 div 至 5000 s | |||||
| 通道間相差校正範圍 | ±100 ns | |||||
| 時基精度 | ± 10 ppm,在任何≥1 ms 間隔上 | |||||
| 觸發模式 | 邊沿觸發： 任何通道或前麵板輔助輸入上的正斜率或負斜率。耦合包括直流，交流，高頻*製，低頻*製和噪聲*製。 | |||||
| 欠幅：當脈衝穿過頭家個門限，但在再次穿過頭家個門限之前未能穿過老二個門限的情況時觸發。 | ||||||
| 建立時間與保持時間：觸發在任意輸入通道上出現的時鐘與數據之間的建立時間和保持時間違例。 | ||||||
| 上升/下降時間：在脈衝邊沿速率快於或慢於規定時觸發。斜率可為正，負或任一。 | ||||||
| 視頻：在 NTSC，PAL 和 SECAM 視頻信號上的*有行號（奇偶）或*有場上觸發。 | ||||||
| 尺寸 | 203.2×416.6×147.3mm | |||||
| 重量（淨重） | 4.17kg | |||||
