美國UE UP100WNWL 超聲波密封泄漏檢測儀工作電源為9V，環境溫度為50℃，環境濕度為90%，報警方式為LED。

UP100係列

簡單易用的超聲波密封泄漏檢測係統

UP100係列超聲波密封泄漏檢測儀是美國UEsystems公司專門為密封性檢測和汽車風噪和漏水點檢測( Wind noise, Water Leak)研發的一種產品。區別於傳統的淋雨試驗方法,儀器采用超聲波音響密封測試原理( Ultratone),主要用於汽車，火車，飛機，艦船密封汽車NH檢測,汽車風噪音檢測,汽車漏水檢測,集裝箱檢測,轎廂檢測,擋風玻璃密封檢測,汽車門窗氣密檢測。從密封泄漏檢測到蒸汽疏水閥檢測,電氣局部放電檢測或電火花探測,機械故障檢測。無論在機械,電氣係統或流體係統中,都將得到合適的運用。

UPl00係列超聲波密封泄漏檢測儀簡單易用,沿著車廂和擋風玻璃進行檢測,可以標記出明確的“合格/不合格”點,具有多年服務於汽車，卡車和飛機製造工廠的經驗,完全符合質量控製的特點和滿足生產工程師的要求,即:使用方便，靈敏度範圍廣，可靠性，可重復性，經久耐用。僅需三個步驟就可以輕鬆定位汽車風噪和漏水點:1將超聲波信號發生器放入車內並打開;2關上汽車門窗玻璃;3,沿著需要檢測的部位用UPl00手持式主機進行掃描,對風噪和漏水點進行定位即可完成檢查。

超聲波檢測的原理:

超聲波是一種高頻短波,具有很強的方向性,因而可以用於對缺陷點的定位。超聲波信號發生器可以在車內產生固定的超聲信號,如果存在密封缺陷,超聲波信號就會從缺陷處泄漏出來,用UPl00主機可以接收到泄漏出的超聲波信號。並通過“外差法”將超聲波信號轉化到人耳可聽見的範圍,通過配套的耳機可以進行收聽。同時也可以觀察儀器顯示的變化,判斷泄漏量點大小。

應用範圍:

壓力和真空泄漏檢測，汽車/飛機密封泄漏，風噪聲/水泄漏，艙口泄漏，汽車風擋玻璃安裝維修，空調係統，汽車NVH，車身設計，液壓係統，壓縮空氣泄漏，氣體管道，電氣故障檢測等。

主要部件概述：

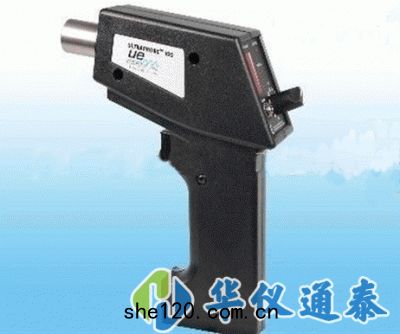

●UP100超聲波泄漏檢測儀主機:8位置靈敏度選項;低電池指示;帶有LED柱狀圖儀表的手持式主機用於接收並轉換超聲波信號,通過聲音指示讓使用者透過耳機來聽到這些聲音,並於麵板上看到強度指示

●掃描模塊:用於接收泄漏，放電，密封不良產生的超聲波信號

●橡膠聚音探頭:柔性橡膠設計,安裝於掃描模塊上,用於收集離散的超聲波信號和阻隔幹擾超聲信號。電氣設備超聲檢測時,用於絕緣和保持*全距離。車輛檢測時,防止損傷漆麵。

●WTG-1標準超聲波信號發生器(標準單向):美國 UE-WTG-1標準單向超聲波信號發生器,頻率40KHz,具有高，低功率模式設置,選擇使用低振幅“LOW"的超聲波信號(通常推薦適用於小型容器檢測)或轉換至“"HGH的位置使用高振幅的超聲波信號,當超聲波信號發生器設定在“HGH”的位置時,此時產生的超聲波信號將可充滿約4000立方英尺(約1219立方米)的無障礙空間。當超聲波信號發生器發生器正常工作時,麵板上紅色指示燈(位於前麵板充電插孔的下麵)將會點亮並閃爍指示。

● UFMTG1991-360°全方向超聲波信號發生器(360°全向)美國UE- UFMTG991-360°全方向超聲波信號發生器,這種信號發生器在內部設置有4組傳感器覆蓋360°的空間範圍,綠色LED閃爍表示超聲波信號正在被傳送紅色LED閃爍表示需要充電。設計具有吸盤式底座功能,使用者能夠把它放置於各種不同金屬,塑料或擋風玻璃的表麵。應用包括:在船舶工業上防水艙壁測試和艙蓋密封檢測,飛機泄漏檢測，航天器，航空器座艙檢測，窗戶氣密檢測，保壓密封檢測,高速列車密封，汽車擋風玻璃測試，卡車，客車密封，風噪音，氣動刹車，槽車檢測，集裝箱，工程機械隔音，發電廠機組上的接縫膨脹，輻射泄漏等

●輕型隔噪耳機:隔噪設計,用來在嘈雜環境阻擋強烈的環境噪音,使用戶可以很容易地收聽到來自檢測儀的聲音信號。

技術規格:

結構:ABS手持式超聲波檢測儀主機,不鏽鋼傳感器外殼。

電路:SMD/固態混合外差接收機。

頻率響應:20-100kHz(集中在38-42kHz)

顯示:10段LED條形圖(紅色)。

靈敏度選擇:8位置*密衰減。

電源:9伏特鹼性電池。

低電池電壓顯示:LED

耳機:隔噪型,有綫的單音耳機,阻抗16ohms。超過23dB噪聲衰減,滿足或超過ANSI規範和OSHA標準。

掃描模塊SCM-1(非接觸):不鏽鋼 Unisonic(單傳感器)壓電晶型。

橡膠聚焦探頭:收集離散的超聲波信號和聚焦所探測的泄漏信號

響應時間:300毫秒

操作環境溫度:32-1207F(0-50℃)

相關濕度:10-95%非冷凝高達867F(30℃)

儲存溫度:0-130°F(-18-54℃)

尺寸:5.25x2X8(13.3cmx5cmX20.3cm)

重量:l1oz(0.3kg)。攜帶包:帶有模切泡沫的尼龍軟包

超聲波信號發生器:WTG-1超聲波信號發生器或 UFMTG1991-360°全方向超聲波信號發生器。

型號選擇:

UP10OSTG：

帶有LED柱狀圖儀表的UP100手持寺式主機,8位置靈敏度選項,低電池指示器,掃描模塊,橡膠聚焦探頭,帶有電池充電器的WTG-1超聲波信號發生器,輕型海綿襯裏耳機,9伏特鹼性電池(可更換),原廠校準健證書,尼龍軟包及使用說明書

UPI00WNWL:

帶有LED柱狀圖儀表的UPI00手持式主機,8位置靈敏度選項,低電池指示器,掃描模塊,橡膠聚焦探頭,帶有電池充電器的 UFMTG1991-360°全方向超聲波信號發生器,輕型海綿襯裏耳機,9勝不伏特鹼性電池(可更換),原廠校準證書,尼龍軟包及使用說明書

可選配附件:HTS手槍式皮套(HTS-1);DHC-9IH豪華噪音隔離耳機;可彎曲柔性掃描模塊(FSM-1)。
