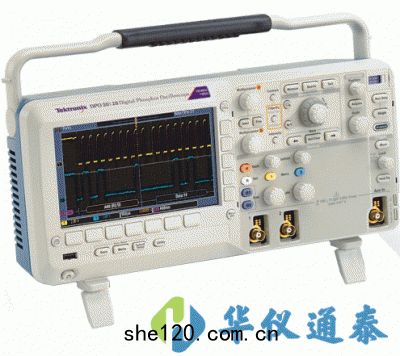

美國Tektronix(泰克) DPO2012B混合信號示波器100MHz帶寬，提供了所需的多功能工具，簡化和加快了復雜設計的調試工作。
關鍵字：DPO2012B,DPO2012B混合信號示波器,美國Tektronix(泰克) 示波器
美國Tektronix
美國Tektronix(泰克) DPO2012B混合信號示波器100MHz帶寬，提供了所需的多功能工具，簡化和加快了復雜設計的調試工作。
美國Tektronix(泰克) DPO2012B混合信號示波器產品簡介：
·美國泰克tektronix DPO2012B數字熒光示波器100MHz帶寬
·2 條模擬通道型號
·*有通道上1 GS/s 的采樣率
·泰克DPO2012B數字示波器標配USB連接
·*有通道上的記錄長度均為 1 兆點
·29 種自動測量
·FilterVu™ 可變低通濾波器，可以去掉不想要的信號噪聲，同時捕獲高頻事件
·泰克DPO2012B數字示波器Wave Inspector旋鈕可以迅速瀏覽波形，自動進行串行總綫和並行總綫分析
·為您提供了所需的多功能工具，簡化和加快了復雜設計的調試工作
·DPO2000B係列體積小巧，節約了平台或桌麵上寶貴的空間。
美國Tektronix(泰克) DPO2012B混合信號主要性能指標：
·100 MHz 帶寬型號
·2 條模擬通道型號
·*有通道上1 GS/s 的采樣率
·*有通道上1 M 點的記錄長度
·5,000 wfm/s 的很大波形捕獲速率
·成套厲害觸發
簡便易用功能：
·Wave Inspector旋鈕，輕鬆瀏覽和自動搜索波形數據
·FilterVu™ 可變低通濾波器，可以去掉不想要的信號噪聲，同時捕獲高頻事件
·29 種自動測量和FFT 分析，簡化波形分析
·TekVPI 探頭接口支持有源探頭，差分探頭和電流探頭，自動定標和確定單位
·7 英寸(180 mm) TFT-LCD 寬屏彩色顯示器
·體積小，重量輕- 僅厚5.3 英寸(134mm)，僅重7 磅14 盎司(3.6 公斤)
·五年保修
連接能力：
·前麵板上提供了USB 2.0 主控端口，迅速簡便地存儲數據
·後麵板上提供了USB 2.0 設備端口，簡便地連接PC 或直接打印到兼容PictBridge的打印機
·選配10/100 以太網端口，用於聯網和視頻輸出端口，把示波器顯示畫麵導出到監視器或投影儀上
·使用MSO/DPO2000B係列采集數據和進行測量隻需簡單地把示波器的USB電纜連接到PC上。
·每台示波器標配主要應用軟件，如OpenChoice®Desktop，Microsoft Excel 和Word 工具條，可以快速簡便地直接與Windows PC 通信。
·MSO/DPO2000B 係列提供了一套強大的功能，加快了每個設計調試階段的工作速度。
美國Tektronix(泰克) DPO2012B混合信號示波器技術參數：
| 特點 | MSO2002 DPO2002 | MSO2004 DPO2004 | MSO2012 DPO2012 | MSO2014 DPO2014 | MSO2022 DPO2022 | MSO2024 DPO2024 |
| 輸入通道數量 | 2 | 4 | 2 | 4 | 2 | 4 |
| 模擬帶寬(-3dB)*1 | 70MHz | 70MHz | 100MHz | 100MHz | 200MHz | 200MHz |
| 計算的上升時間 | 5ns | 5ns | 3.5 ns | 3.5 ns | 2.1ns | 2.1ns |
| 硬件帶寬很限 | 20 MHz | |||||
| 輸入耦合 | AC, DC, GND | |||||
| 輸入阻抗 | 1 MΩ ±2%, 11.5 pF ±2 pF | |||||
| 輸入靈敏度範圍 | 2 mV/div to 5 V/div | |||||
| 垂直分辨率 | 8 位 | |||||
| 很大輸入電壓, 1 MΩ | 300 VRMS 峰值 ≤ ±450 V | |||||
| DC 增益精度(偏置設為0 V) | 對10 mV/div - 5 V/div 為± 3% 對2 mV/div -5 V/div 為± 4% | |||||
| 通道到通道隔離度（任何兩條垂直標度相等的通道） | 在≤ 70 MHz 時≥ 100:1 | 在≤ 70 MHz 時≥ 100:1 | 在≤ 200 MHz 時100:1 | |||
| 很大取樣速率（*有通道） | 1 GS/s | |||||
| 很大記錄長度（*有通道） | 1 M 點 | |||||
| 很高取樣速率時的很大捕獲持續時間（*有通道） | 1 ms | |||||
| 時基範圍 (s/div) | 4 ns 至 100 s | 2 ns 至 100 s | ||||
| 時基延遲時間範圍 | -10 div 至 5000 s | |||||
| 通道間相差校正範圍 | ±100 ns | |||||
| 時基精度 | ± 25 ppm | |||||
| 觸發模式 | 邊沿觸發： 任何通道或前麵板輔助輸入上的正斜率或負斜率。耦合包括直流，交流，高頻*製，低頻*製和噪聲*製。 | |||||
| 脈衝寬度：在正負脈衝寬度 >，<，= 或 ≠ 指定時間周期範圍時觸發。 | ||||||
| 欠幅：當脈衝穿過頭家個門限，但在再次穿過頭家個門限之前未能穿過老二個門限的情況時觸發。 | ||||||
| 邏輯：當通道的任何邏輯模式變為假或保持真達到指定時間周期時觸發。任何輸入均可用作時鐘來尋找時鐘邊沿上的模式。為*有模擬和數字輸入通道指定的碼型（AND，OR，NAND，NOR）定義為高，低或無關。 | ||||||
| 建立時間與保持時間：觸發在任意輸入通道上出現的時鐘與數據之間的建立時間和保持時間違例。 | ||||||
| 上升/下降時間：在脈衝邊沿速率快於或慢於規定時觸發。斜率可為正，負或任一。 | ||||||
| 視頻：在 NTSC，PAL 和 SECAM 視頻信號上的*有行號（奇偶）或*有場上觸發。 | ||||||
| 尺寸 | 180×377×134mm | |||||
| 重量 | 3.6kg | |||||
