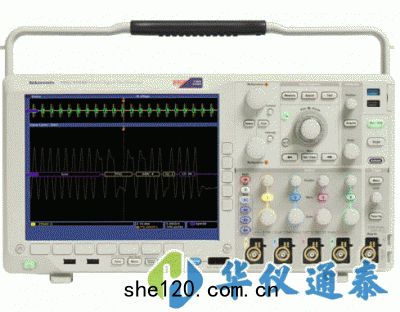

美國Tektronix(泰克) MSO4104B數字熒光示波器*有通道上高達 5 GS/s 的取樣速率，*有通道上高達 20M 點的記錄長度，很大波形捕獲速率 >50000 wfm/s。
關鍵字：MSO4104B,MSO4104B數字熒光示波器,美國Tektronix(泰克)示波器
美國Tektronix
美國Tektronix(泰克) MSO4104B數字熒光示波器*有通道上高達 5 GS/s 的取樣速率，*有通道上高達 20M 點的記錄長度，很大波形捕獲速率 >50000 wfm/s。
美國Tektronix(泰克) MSO4104B數字熒光示波器產品簡介：
·2 個和 4 個模擬通道型號
·16 個數字通道（MSO 係列）
·*有通道上高達 5 GS/s 的取樣速率
·*有通道上高達 20M 點的記錄長度
·很大波形捕獲速率 >50000 wfm/s
·1 GHz，500 MHz，350 MHz 和 100 MHz 帶寬型號
·標準無源電壓探頭，容性負載低於 4 pF，500 MHz 或 1 GHz 模擬帶寬
·厲害觸發套件
美國Tektronix(泰克) MSO4104B數字熒光主要功能:
·16 個數字通道（MSO 係列）
·混合信號設計和分析（MSO 係列）
·並行總綫上自動觸發，解碼和搜索
·逐個通道閾值設置
·多通道建立和保持觸發
·41 個自動測量和 FFT 分析可簡化波形分析
·10.4 吋 (264 mm) 高亮度 XGA 彩色顯示器
·Wave Inspector® 控件為波形數據提供方便導航和自動搜索
·體型小，重量輕 - 深度 147 毫米（5.8 英寸），重 5 公斤（11 磅）
·MagniVu™ 高速采集在數字通道上提供 60.6 ps 的精細定時分辨率
·TekVPI® 探頭接口支持有源探頭，差分和電流探頭進行自動縮放和單位設置
·可選的串行觸發和分析 - I2C，SPI，USB，以太網，CAN，LIN，FlexRay，RS-232/422/485/UART，MIL-STD-1553 和 I2S/LJ/RJ/TDM 的自動串行觸發，解碼和搜索選項
連接:
·前麵板和後麵板各有兩個 USB 2.0 主機端口，可快速方便實現數據存儲，打印及連接 USB 鍵盤
·後麵板上有 USB 2.0 設備端口用於連接 PC 或直接打印到 PictBridge® 兼容打印機
·集成 10/100/1000BASE-T 以太網端口實現網絡連接，視頻輸出端口用於將示波器顯示輸出到監視器或投影儀
可選應用程序支持:
·功率分析
·很限和模板測試
·HDTV 和定製視頻分析
美國Tektronix(泰克) MSO4104B數字熒光示波器技術參數：
| 型號 | DPO4014B，MSO4014B | DPO4034B，MSO4034B | DPO4054B，MSO4054B | DPO4102B-L，MSO4102B-L | DPO4102B，MSO4102B | DPO4104B-L，MSO4104B-L | DPO4104B，MSO4104B |
| 模擬通道 | 4 | 4 | 4 | 2 | 2 | 4 | 4 |
| 帶寬 | 100 MHz | 350 MHz | 500 MHz | 1 GHz | 1 GHz | 1 GHz | 1 GHz |
| 上升時間 | 3.5 ns | 1 ns | 700 ps | 350 ps | 350 ps | 350 ps | 350 ps |
| 取樣速率（1 個通道） | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 5 GS/s | 5 GS/s | 5 GS/s | 5 GS/s |
| 取樣速率（2 個通道） | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 5 GS/s | 5 GS/s | 5 GS/s |
| 取樣速率（4 個通道） | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | — | — | 2.5 GS/s | 5 GS/s |
| 記錄長度（1 個通道） | 20M | 20M | 20M | 5M | 20M | 5M | 20M |
| 記錄長度（2 個通道） | 20M | 20M | 20M | 5M | 20M | 5M | 20M |
| 記錄長度（4 個通道） | 20M | 20M | 20M | — | — | 5M | 20M |
| 很高取樣速率時的持續時間 | 8 ms | 8 ms | 8 ms | 1 ms | 4 ms | 1 ms | 4 ms |
| 數字通道 | MSO 型號在相應的 DPO 型號上增加了 16 個數字通道 | ||||||
| 尺寸 | 229 mm ×439 mm ×147 mm | ||||||
| 重量（淨重） | 5 kg | ||||||
