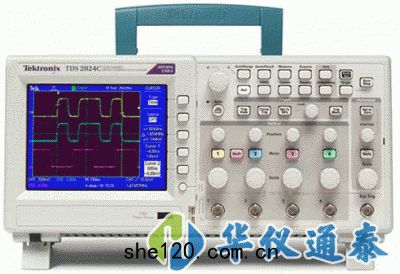

美國Tektronix(泰克) TDS2024C彩色數字存儲示波器是應用於設計和調試，教育和培訓的彩色數字存儲示波器。
關鍵字：TDS2024C,TDS2024C彩色數字存儲示波器,美國Tektronix(泰克)示波器
美國Tektronix
美國Tektronix(泰克) TDS2024C彩色數字存儲示波器是應用於設計和調試，教育和培訓的彩色數字存儲示波器。
美國Tektronix(泰克) TDS2024C彩色數字存儲產品簡介：
•*有通道的點記錄長度均為 2.5k
•厲害觸發器，包括脈衝寬度觸發器和可選綫路視頻觸發器
•16 次自動測量和 FFT 分析，用於簡化波形分析
•內置波形限製測試
•自動化，擴展數據記錄功能
•自動設置和信號自動量程
•前麵板上有 USB 2.0 主機端口，用於數據存儲，打印和連接 USB 鍵盤
•後麵板上有 USB 2.0 設備端口，用於連接至 PC 或直接打印到 PictBridge® 兼容打印機
•內置上下文相關內容幫助
•探頭檢查向導
•多語言用戶界麵
•5.7in. (144 mm) 有源 TFT 顏色顯示屏
•體積小，輕型：4.9in. (124mm) 深和 4.4lb。 (2kg)
•迅速簡便地捕獲波形
•方便地使用USB 閃存驅動器，存儲屏幕圖和波形數據
•使用OpenChoice® PC 通信軟件，簡便地捕獲，保存和分析測量 結果
美國Tektronix(泰克) TDS2024C彩色數字存儲示波器產品特點：
•經濟的數字化精度
•迅速簡便地捕獲波形
•靈活地傳送數據
•簡單的存檔和分析功能
•可以信賴的性能
•40 MHz, 60 MHz, 100 MHz 和 200 MHz 帶寬
•高達 2 GS/s 的實時取樣速率
•2 通道或 4 通道
•彩色或單色 LCD 顯示器
•通過前麵板 USB 端口支持可移動數據存儲設備
•通過 USB 設備端口及OpenChoice®
•和 NI SignalExpress®
•PC 軟件，無縫連接 PC
•厲害觸發，包括脈寬觸發和選行視頻觸發
•*有型號上標配 FFT
•11 種自動測量功能
•多語言用戶界麵和上下文相關幫助
•通過USB設備端口直接打印到*有兼容PictBridge®的打印機
•終身保修
美國Tektronix(泰克) TDS2024C彩色數字存儲示波器技術參數：
| TDS2000C係列型號 | TDS2001C | TDS2002C | TDS2004C | TDS2012C | TDS2014C | TDS2022C | TDS2024C |
| 顯示器 （QVGA LCD） | TFT | TFT | TFT | TFT | TFT | TFT | TFT |
| 帶寬*3 | 50 MHz | 70 MHz | 70 MHz | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
| 通道數量 | 2 | 2 | 4 | 2 | 4 | 2 | 4 |
| 外部觸發輸入 | *有型號均包括 | ||||||
| 每條通道上采樣率 | 500 MS/s | 1.0 GS/s | 1.0 GS/s | 2.0 GS/s | 2.0 GS/s | 2.0 GS/s | 2.0 GS/s |
| 記錄長度 | 記錄長度*有型號*有時基上2.5k 點 | ||||||
| 垂直分辨率 | 8 bits | ||||||
| 垂直靈敏度 | 校準後微調時，*有型號2 mV - 5 V/div | ||||||
| DC 垂直精度 | *有型號上± 3% | ||||||
| 垂直縮放 | 垂直擴展或壓縮實時波形或停止的波形 | ||||||
| 很大輸入 | 300VRMS CAT II; 在超過100 kHz 時額定值以20 dB/10 Hz 下降, 在3 MHz 時為13Vpk-pk AC | ||||||
| 位置範圍 | 2 mV - 200 mV/div +2 V >200 mV - 5 V/div +50 V | ||||||
| 帶寬限製 | *有型號為20 MHz | ||||||
| 輸入耦合 | *有型號上AC, DC, GND | ||||||
| 輸入阻抗 | 1 MΩ 並聯, 20pF | ||||||
| 時基範圍 | 5 ns - 50 s/div | 5 ns - 50 s/div | 5 ns - 50 s/div | 2.5 ns - 50 s/div | 2.5 ns - 50 s/div | 2.5 ns - 50 s/div | 2.5 ns - 50 s/div |
| 時基精度 | 50 ppm | ||||||
| 水平縮放 | 水平擴展或折疊活動的波形或停止的波形 | ||||||
| I/O 接口 | |||||||
| USB 端口 | 前麵板上的USB 主機端口支持USB 閃存驅動器 儀器背麵的USB | ||||||
| GPIB | 可選 | ||||||
| 非易失性存儲器 | |||||||
| 參考波形顯示 | （2）個2.5 K 點參考波形 | ||||||
| 沒有USB 閃存驅動器時的波形存儲 | （2） 2.5k 點 | （2） 2.5k 點 | （4） 2.5k 點 | （2） 2.5k 點 | （4） 2.5k 點 | （2） 2.5k 點 | （4） 2.5k 點 |
| 很大USB 閃存驅動器容量 | 64 GB | ||||||
| 沒有USB 閃存驅動器時的設置 | 10 個前麵板設置 | ||||||
| 帶有USB 閃存驅動器時的設置 | 每8 MB 4000 個以上前麵板設置 | ||||||
| 帶有USB 閃存驅動器的屏幕圖 | 每8 MB 128 個以上屏幕圖 （圖像數量取決於選擇的格式） | ||||||
| 帶有USB 閃存驅動器時全部保存 | 每8 MB 12 個以上的全部保存操作 一個全部保存操作會創建3-9 個文件 | ||||||
