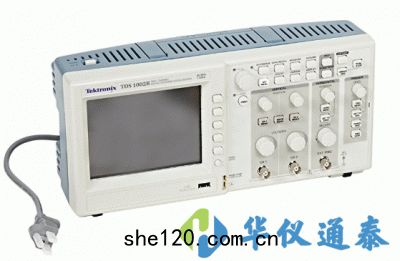

美國Tektronix(泰克) TDS1002B數字存儲示波器在*有時基設置上實現了相同的記錄長度，提供了厲害觸發功能。儀器使用OpenChoice® PC通信軟件，可以簡便地捕獲，保存和分析測量結果。
關鍵字：TDS1002B,TDS1002B數字存儲示波器,美國Tektronix(泰克) 示波器
美國Tektronix
美國Tektronix(泰克) TDS1002B數字存儲示波器在*有時基設置上實現了相同的記錄長度，提供了厲害觸發功能。儀器使用OpenChoice® PC通信軟件，可以簡便地捕獲，保存和分析測量結果。
美國Tektronix(泰克) TDS1002B數字存儲產品簡介：
•經濟的數字化精度
•W高達60 MHz 的帶寬和51.0 GS/s 的很大取樣速率，沒有任何其它彩色數字存儲示波器能夠以這種價位提供如此高的帶寬和取樣速率
•TDS1000B和TDS2000B係列示波器全部帶寬都提供了精的實時采集能力
•在*有時基設置上實現了相同的記錄長度，提供了厲害觸發功能
•可以隔離感興趣的信號，並在所 有型號上標配11 種自動測量功能
•其快速傅立葉變換(FFT)和 波形加，減，乘數學運算功能允許分析，檢定和調試電路
•迅速簡便地捕獲波形
•簡單的用戶界麵，典型的模擬式控製功能，使這些儀器使用起 來非常簡便，從而降低了學習時間，提高了工作效率
•靈活地傳送數據
•USB 主機和設備端口實現了可移動數據存儲，無縫PC 連接和直接打印功能
•沒有任何其它彩色或單色數字存儲示波器能夠以這種價位提供這麼高的靈活性和簡便的數據傳送能力
•簡單的存檔和分析功能
•使用OpenChoice® PC通信軟件，簡便地捕獲，保存和分析測量結果
•您隻需把屏幕圖和波形數據拉到單機版桌麵應用程序，或直接拉到Microsoft Word 和Excel 中
•為完善OpenChoice， National Instruments SignalExpress泰克版軟件提供了擴展功能，包括厲害分析，示波器遙控和實地波形分析
•此外，如果您不願意使用PC，您可以通過USB設備端口，直接把圖像打印到兼容PictBridge 的任何打印機上
美國Tektronix(泰克) TDS1002B數字存儲示波器應用領域：
•設計和調試
•教育和培訓
•製造測試和質量控製
•服務和維修
美國Tektronix(泰克) TDS1002B數字存儲示波器產品特點：
•60 MHz帶寬
•高達1.0 GS/s 的實時取樣速率
•2 通道
•彩色或單色LCD 顯示器
•通過前麵板USB 端口支持可移動數據存儲設備
•通過USB 設備端口及OpenChoice® 和NI SignalExpress®
•PC 軟件，無縫連接PC
•厲害觸發，包括脈寬觸發和選行視頻觸發
•*有型號上標配FFT
•11 種自動測量功能
•多語言用戶界麵和上下文相關幫助
•通過USB設備端口直接打印到*有兼容PictBridge®的打印機
•終身保修*1
美國Tektronix(泰克) TDS1002B數字存儲示波器技術參數：
| TDS1001B | TDS1002B | TDS1012B | TDS2002B | TDS2004B | TDS2012B | TDS2014B | TDS2022B | TDS2024B | |
|---|---|---|---|---|---|---|---|---|---|
| 顯示器(1/4 VGA LCD) | 單色 | 單色 | 單色 | 彩色 | 彩色 | 彩色 | 彩色 | 彩色 | 彩色 |
| 帶寬*2 | 40 MHz | 60 MHz | 100 MHz | 60 MHz | 60 MHz | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
| 通道數量 | 2 | 2 | 2 | 2 | 4 | 2 | 4 | 2 | 4 |
| 外部觸發輸入 | *有型號上都包括 | ||||||||
| 每條通道上的取樣速率 | 500 MS/s | 1.0 GS/s | 1.0 GS/s | 1.0 GS/s | 1.0 GS/s | 1.0 GS/s | 1.0 GS/s | 2.0 GS/s | 2.0 GS/s |
| 記錄長度 | *有型號上*有時基為2.5 K 點 | ||||||||
| 垂直分辨率 | 8位 | ||||||||
| 垂直靈敏度 | *有型號上2 mV - 5 V/div，支持校準精調 | ||||||||
| DC 垂直精度 | *有型號上+3% | ||||||||
| 垂直縮放 | 垂直擴展或折疊活動的波形或停止的波形 | ||||||||
| 很大輸入電壓 | 300VRMS CAT II; 在超過100 kHz 時額定值以20 dB/10 Hz 下降, 在3 MHz 時為13Vp-p AC | ||||||||
| 位置範圍 | 2 mV - 200 mV/div +2 V; >200 mV -5 V/div +50 V | ||||||||
| 帶寬限製 | *有型號為20 MHz | ||||||||
| 輸入耦合 | *有型號上AC, DC, GND | ||||||||
| 輸入阻抗 | 1 MΩ並聯, 20pF | ||||||||
| 時基 | 5 ns to 50 s/div | 5 ns to 50 s/div | 5 ns to 50 s/div | 5 ns to 50 s/div | 5 ns to 50 s/div | 5 ns to 50 s/div | 5 ns to 50 s/div | 2.5 ns to 50 s/div | 2.5 ns to 50 s/div |
| 時基精度 | 50 ppm | ||||||||
| 水平縮放 | 水平擴展或折疊活動的波形或停止的波形 | ||||||||
| USB 端口 | *有型號上都包括：2 個USB 2.0 端口 前麵板上的USB 主機端口支持USB 閃存驅動器 儀器背麵的USB 設備端口支持連接PC 及兼容PictBridge 的*有打印機 | ||||||||
| GPIB | 可選 | ||||||||
| 參考波形顯示 | (2)個2.5 K 點參考波形 | ||||||||
| 沒有USB閃存驅動器時的波形存儲 | (2) 2.5 K 點 | (2) 2.5 K 點 | (2) 2.5 K 點 | (2) 2.5 K 點 | (4) 2.5 K 點 | (2) 2.5 K 點 | (4) 2.5 K 點 | (2) 2.5 K 點 | (4) 2.5 K 點 |
| USB 驅動器很大存儲容量 | 2 GB | ||||||||
| 帶有USB閃存驅動器時的波形存儲 | 每8 MB 96 個以上參考波形 | ||||||||
| 沒有USB 閃存驅動器時的設置 | 10 個前麵板設置 | ||||||||
| 帶有USB 閃存驅動器時的設置 | 每8 MB 4000 個以上前麵板設置 | ||||||||
| 帶有USB 閃存驅動器的屏幕圖 | 每8 MB 128 個以上屏幕圖 (圖像數量取決於選擇的格式) | ||||||||
| 帶有USB 閃存驅動器時全部保存 | 每8 MB 12 個以上的全部保存操作,一個全部保存操作會創建3-9 個文件(設置, 圖像, 外加顯示的每個波形一個文件) | ||||||||
