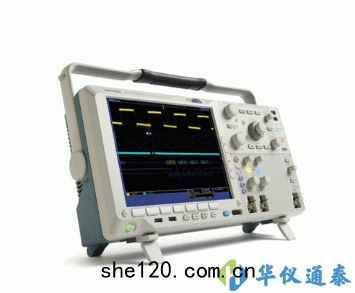

美國Tektronix(泰克) MSO4104B-L數字熒光示波器體型小，重量輕，41 個自動測量和 FFT 分析可簡化波形分析。

美國Tektronix(泰克) MSO4104B-L數字熒光產品簡介：
·2 個和 4 個模擬通道型號
·16 個數字通道（MSO 係列）
·*有通道上高達 5 GS/s 的取樣速率
·*有通道上高達 20M 點的記錄長度
·很大波形捕獲速率 >50000 wfm/s
·1 GHz，500 MHz，350 MHz 和 100 MHz 帶寬型號
·標準無源電壓探頭，容性負載低於 4 pF，500 MHz 或 1 GHz 模擬帶寬
·厲害觸發套件

美國Tektronix(泰克) MSO4104B-L數字熒光示波器主要功能:
·16 個數字通道（MSO 係列）
·混合信號設計和分析（MSO 係列）
·並行總綫上自動觸發，解碼和搜索
·逐個通道閾值設置
·多通道建立和保持觸發
·41 個自動測量和 FFT 分析可簡化波形分析
·10.4 吋 (264 mm) 高亮度 XGA 彩色顯示器
·Wave Inspector® 控件為波形數據提供方便導航和自動搜索
·體型小，重量輕 - 深度 147 毫米（5.8 英寸），重 5 公斤（11 磅）
·MagniVu™ 高速采集在數字通道上提供 60.6 ps 的精細定時分辨率
·TekVPI® 探頭接口支持有源探頭，差分和電流探頭進行自動縮放和單位設置
·可選的串行觸發和分析 - I2C，SPI，USB，以太網，CAN，LIN，FlexRay，RS-232/422/485/UART，MIL-STD-1553 和 I2S/LJ/RJ/TDM 的自動串行觸發，解碼和搜索選項

連接:
·前麵板和後麵板各有兩個 USB 2.0 主機端口，可快速方便實現數據存儲，打印及連接 USB 鍵盤
·後麵板上有 USB 2.0 設備端口用於連接 PC 或直接打印到 PictBridge® 兼容打印機
·集成 10/100/1000BASE-T 以太網端口實現網絡連接，視頻輸出端口用於將示波器顯示輸出到監視器或投影儀

可選應用程序支持:
·功率分析
·很限和模板測試
·HDTV 和定製視頻分析

美國Tektronix(泰克) MSO4104B-L數字熒光示波器技術參數：
