美國Tektronix(泰克) DPP125C數字預加重處理器通過添加精數量的預加重，通過遠程頭部可支持九抽頭綫性均衡器，儀器支持新興的 100G，COMM 標準和物理綫路速率高達 32Gb/s 的類似技術，支持通道或背板仿真。
關鍵字：DPP125C,DPP125C數字預加重處理器,美國Tektronix(泰克) 處理器
美國Tektronix

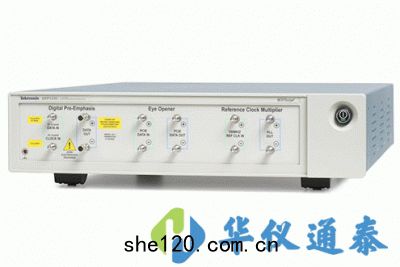

美國Tektronix(泰克) DPP125C數字預加重處理器通過添加精數量的預加重，通過遠程頭部可支持九抽頭綫性均衡器，儀器支持新興的 100G，COMM 標準和物理綫路速率高達 32Gb/s 的類似技術，支持通道或背板仿真。
美國Tektronix(泰克) DPP125C產品簡介：
•通過添加精數量的預加重
•數字預加重處理器 DPP 係列可以接收數據和時鐘的單端輸入，與誤碼率測試儀配合使用
•通過遠程頭部可支持九抽頭綫性均衡器
•支持速度高達 12.5Gb/s
•提供緊湊的兩通道*密均衡
•支持新興的 100G，COMM 標準和物理綫路速率高達 32Gb/s 的類似技術
•4 個標準抽頭 +-20dB 動態範圍，可選的 9 抽頭濾波器設計支持多種設計功能
•信號預加重或連續時間綫性均衡工作建模所需
•支持通道或背板仿真
•向任何差分信號施加 20dB 低噪聲增益
•打開眼圖，補償長電纜或互聯損耗效應
•精輸出電平控製，實現從 “0”（歸零）到 2.7 V 的差分信令
•在 BERTScope 或用戶單機 PC 上工作，支持多種工作模型
美國Tektronix(泰克) DPP125C數字預加重處理器產品特點：
•速率1-12.5Gb/S 的硬件均衡器，能夠滿足第2 和第3 代串行標準
•三階或四階均衡器，完全支持802.3ap，串行連接SCSI，10GBASE-KR背板，DisplayPortTM，USB3.0，PCI Express®
•第三代等標準的一致性測試
•預設光標和置後光標的調整可以補償ISI 和損耗
•簡單易設置，可以進行多域觀測， DPP可以為一個獨立的儀 器被PC控製進行操作
•也可以把DPP軟件集成到BERTScope 中，由BERTScope 控製DPP 進行操作
•通過調整tap權重或階躍響應可以精控製補償背板的ISI或 光學效應影響，為完整的設計驗證提供了所需的靈活性
•選配集成參考時鐘倍頻功能，支持2.5 GHz，5 GHz和8 GHz 的PCIe 標準器件
•選配集成眼圖張開器(eye opener)功能，測試長信道DUT
•選配集成時鐘倍頻器，可以對12 Gb/s SAS 提供全速率壓 力
•內部補償BERTScope 時鐘/ 數據延遲，支持長度匹配的配 對電纜
•機箱擁有BERTScope 空間，可以進行設備堆疊
•新的微型控製器，提供更多的處理能力
•RS-232 接口增強功能，加快PCIe 接收機均衡鏈路訓練
•軟件支持信道反嵌和ISI 微調
美國Tektronix(泰克) DPP125C數字預加重處理器產品應用：
•為高速，先進的設計進行表征和驗證
•工業標準串行數據流的認證測試
•高速I/O 組件和係統的設計或驗證
美國Tektronix(泰克) DPP125C數字預加重處理器技術參數：
| 特征 | 指標 | 說明 |
| 數據率範圍 | 1-12.5 Gb/s | |
| 輸入 | ||
| 時鐘 | 單端 | SMA |
| 靈敏度 | 250 mV | |
| 終端 | 50 Ω, AC 耦合 | |
| 很大抖動轉入 | 1:1 | 輸入時鐘到輸出數據 |
| 數據 | 單端 | SMA |
| 靈敏度 | 250 mV(典型值) | PN31 碼型 |
| 終端 | 50 Ω, AC 耦合 | |
| 輸出 | ||
| 數據 | 差分 | SMA |
| 很大幅度 | 1.8 V (典型值) | 差分，可調 |
| 差分時滯 | <2 ps (典型值) | |
| 很大直流偏置 | ±500 mV 可調 | |
| 耦合 | AC | 含DC 耦合輸出偏置的AC 耦合數據 |
| 功能 | 三階或四階，FIR | |
| 隨機抖動 | <350 fsRMS(典型值) | 1010 碼型 |
| 階數(Tap)範圍 | -100 到 +100(包括0) 以 1% 步進 | |
| 階數(Tap)分辨率 | 1% or 0.1 dB, 任何Tap | |
| 轉換時間 | <40 ps (典型值) | *有Taps, 1010 碼型 |
| 通用 | ||
| 控製接口 | USB 2.0 | |
| 外觀尺寸 (寬 × 高 × 深) | 39.4 × 9.5 × 33.6 cm (15.5 × 3.75 × 13.25 in.) | |
| 重量 | 9 磅. (4公斤) | |
| 功耗 | <150 W | |
| 供電電壓 | 100-240 V AC, 45-63 Hz | 自動編程，IEC電源插頭 |
