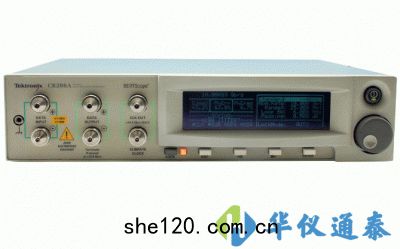

美國Tektronix(泰克) CR286A時鐘恢復儀是適合測試帶有大的頻率偏移的SSC應用的時鐘恢復儀器。

美國Tektronix(泰克) CR286A產品簡介：
•儀器級的時鐘恢復設備
•150Mb/s 到28.6Gb/s 連續可調的時鐘恢復
，覆蓋下一代IO標準
，包括PCIe3.0，10GBASE-KR，16xFC，25/28G CEI和100GBASE-LR-4/100GBase-ER-4
•從100KHz 到12MHz 精的可調環路帶寬
•支持USB3.0，SATA 6G和PCIe3.0中24MHz帶寬抖動傳遞函數(JTF)測試
•精，可調，自檢測和顯示的PLL 環路帶寬，peaking 和抖動傳遞函數(JTF)- 能夠得到標準要求的“黃金鎖相環”
•可調的峰值，一階或二階滾降能力
•通過USB 接口同BERTScope 集成在一起
，或者單獨使用
，提供PC 遠控軟件
•DC 耦合的數據通路提供了精的信號完整性
•輸出全速率或分頻時鐘
•全速率時鐘輸出很高14.3Gb/s
，半速率時鐘輸出從14.3Gb/s 到17.5Gb/s 和28.6Gb/s
•BERTScope 時鐘恢復CR係列的厲害架構測量並顯示100 kHz至12MHz的PLL頻率響應
•這是市麵上可用於抖動測試的很高環路帶寬
•頭家台實現完整參數控製的時鐘恢復設備
，包括環路帶寬，峰值/阻尼和滾降
•數據速率範圍高達 28.6 Gb/s
•鎖相環 (PLL) 帶寬 (BW)，抖動轉函 (JTF) 和峰值的獨立控製，測量和顯示
•時鐘恢復輸入均衡
•邊沿密度測量
•抖動頻譜分析和頻率選通的集成抖動測量
•可選的24 MHz PLL帶寬
•廣泛的子速率（已恢復）時鐘輸出

美國Tektronix(泰克) CR286A時鐘恢復儀產品特點：
•內建均衡器能夠從帶有嚴重ISI 數據中恢復時鐘
•數據測量能力
•邊沿密度測量：確定被測信號的邊沿密度
•SSC(擴頻時鐘)波形，dF/dt 的觀測
•適合測試帶有大的頻率偏移的SSC 應用
•可選的直接抖動頻譜分析
，通過USB 接口在PC上提供單獨的分析軟件
•可選的“頻譜分析”視圖
，使用光標測量抖動幅度和頻率
•用戶可設定測量抖動頻率限定
，進行帶限的抖動分析
•預設PCI Express Gen2抖動頻率限定
•可選的PCIe 2.5，5和8Gb/s PLL環路分析(需要抖動分析選件)
•CR17a和CR286A提供可選HS的可以為幅度小於40mV，20mV信號s提供時鐘恢復--這個選件沒有DC耦合的數據通路
•為下一代 I/O 提供連續數據速率覆蓋
，包括 PCIe 3.0，10GBASE-KR，16xFC，25 和 28G CEI 以及 100GBASE-LR-4 和 ER-4
•提供準確的“黃金 PLL”響應
，用於發射機抖動一致性測試以及接收機靈敏度壓力測試校準
•為設備檢定提供完整的靈活性
•可在高 ISI 信號上進行時鐘恢復
，而不影響被測的數據流
•已恢復的時鐘可進行其他分析
，包括“純淨眼圖”，向信號應用 FIR 濾波以及 BER 測試
•即刻確定被測信號的標記密度
•通過對抖動峰值處幅度和頻率的光標測量
，提供200 Hz至90 MHz 抖動與頻率關係顯示
•頻率選通的集成抖動測量 PCIe 2.0 一致性測試。
•滿足USB 3.0，6 G SATA和PCIe-Gen 3的JTF帶寬要求
•對於設備參考時鐘經常需要

美國Tektronix(泰克) CR286A時鐘恢復儀產品應用：
•設計/ 驗證高速IO 組件和係統
•信號完整性分析
•工業標準的串行數據流認證

美國Tektronix(泰克) CR286A時鐘恢復儀技術參數：
