美國Tektronix(泰克) CR17a時鐘恢復儀是頭家台實現完整參數控製的時鐘恢復設備，包括環路帶寬，峰值/阻尼和滾降。用戶可設定測量抖動頻率限定，進行帶限的抖動分析。
關鍵字：CR175A,CR175A時鐘恢復儀,美國Tektronix(泰克)時鐘恢復儀
美國Tektronix
美國Tektronix(泰克) CR17a時鐘恢復儀是頭家台實現完整參數控製的時鐘恢復設備，包括環路帶寬，峰值/阻尼和滾降。用戶可設定測量抖動頻率限定，進行帶限的抖動分析。

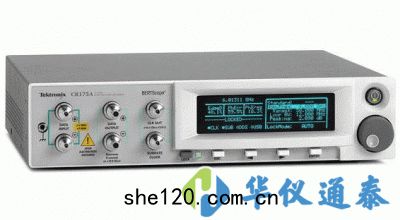

美國Tektronix(泰克) CR17a產品簡介：
•儀器級的時鐘恢復設備
•150Mb/s 到28.6Gb/s 連續可調的時鐘恢復，覆蓋下一代IO標準，包括PCIe3.0，10GBASE-KR，16xFC，25/28G CEI和100GBASE-LR-4/100GBase-ER-4
•從100KHz 到12MHz 精的可調環路帶寬
•支持USB3.0，SATA 6G和PCIe3.0中24MHz帶寬抖動傳遞函數(JTF)測試
•精，可調，自檢測和顯示的PLL 環路帶寬，peaking 和抖動傳遞函數(JTF)- 能夠得到標準要求的“黃金鎖相環”
•可調的峰值，一階或二階滾降能力
•通過USB 接口同BERTScope 集成在一起，或者單獨使用，提供PC 遠控軟件
•DC 耦合的數據通路提供了精的信號完整性
•輸出全速率或分頻時鐘
•全速率時鐘輸出很高14.3Gb/s，半速率時鐘輸出從14.3Gb/s 到17.5Gb/s 和28.6Gb/s
•BERTScope 時鐘恢復CR係列的厲害架構測量並顯示100 kHz至12MHz的PLL頻率響應
•這是市麵上可用於抖動測試的很高環路帶寬
•頭家台實現完整參數控製的時鐘恢復設備，包括環路帶寬，峰值/阻尼和滾降
•數據速率範圍高達 28.6 Gb/s
•鎖相環 (PLL) 帶寬 (BW)，抖動轉函 (JTF) 和峰值的獨立控製，測量和顯示
•時鐘恢復輸入均衡
•邊沿密度測量
•抖動頻譜分析和頻率選通的集成抖動測量
•可選的24 MHz PLL帶寬
•廣泛的子速率（已恢復）時鐘輸出
美國Tektronix(泰克) CR17a時鐘恢復儀產品特點：
•內建均衡器能夠從帶有嚴重ISI 數據中恢復時鐘
•數據測量能力
•邊沿密度測量：確定被測信號的邊沿密度
•SSC(擴頻時鐘)波形，dF/dt 的觀測
•適合測試帶有大的頻率偏移的SSC 應用
•可選的直接抖動頻譜分析，通過USB 接口在PC上提供單獨的分析軟件
•可選的“頻譜分析”視圖，使用光標測量抖動幅度和頻率
•用戶可設定測量抖動頻率限定，進行帶限的抖動分析
•預設PCI Express Gen2抖動頻率限定
•可選的PCIe 2.5，5和8Gb/s PLL環路分析(需要抖動分析選件)
•CR17a和CR286A提供可選HS的可以為幅度小於40mV，20mV信號s提供時鐘恢復--這個選件沒有DC耦合的數據通路
•為下一代 I/O 提供連續數據速率覆蓋，包括 PCIe 3.0，10GBASE-KR，16xFC，25 和 28G CEI 以及 100GBASE-LR-4 和 ER-4
•提供準確的“黃金 PLL”響應，用於發射機抖動一致性測試以及接收機靈敏度壓力測試校準
•為設備檢定提供完整的靈活性
•可在高 ISI 信號上進行時鐘恢復，而不影響被測的數據流
•已恢復的時鐘可進行其他分析，包括“純淨眼圖”，向信號應用 FIR 濾波以及 BER 測試
•即刻確定被測信號的標記密度
•通過對抖動峰值處幅度和頻率的光標測量，提供200 Hz至90 MHz 抖動與頻率關係顯示
•頻率選通的集成抖動測量 PCIe 2.0 一致性測試。
•滿足USB 3.0，6 G SATA和PCIe-Gen 3的JTF帶寬要求
•對於設備參考時鐘經常需要
美國Tektronix(泰克) CR17a時鐘恢復儀產品應用：
•設計/ 驗證高速IO 組件和係統
•信號完整性分析
•工業標準的串行數據流認證
美國Tektronix(泰克) CR17a時鐘恢復儀技術參數：
| 性能 | 描述 |
| 數據接口 | 50Ω 差分或者單端，DC 耦合.APC3.5 用戶可更換Planar Crown 適配器 |
| 數據率範圍 | 150Mb/s到28.6Gb/s(CR12a速率為12.5Gb/s；CR17a 速率為17.5Gb/s) |
| 數據插入損耗 | 從數據輸入端到數據輸出端，2dB(很小)，2.6dB(典型值)，3dB(很大) |
| 數據輸入電壓範圍 | -5 V (很小), +5 V (很大) |
| 輸入靈敏度 | 100mV 單端(典型) 50mV 差分(典型) |
| 邊沿密度測量分辨率 | ±1% |
| 相位偏差測量 | 顯示為RMS 百分比和峰峰值百分比，10~90% 峰峰值測量範圍 |
| 時鐘輸出 | |
| 時鐘接口 | 50Ω 差分或者單端，DC 耦合.APC3.5 用戶可更換Planar Crown 適配器 |
| 時鐘輸出範圍 | 150Mb/s 到12.5Gb/s(全速率時鐘輸出) |
| 環路帶寬 | 100KHz~12MHz 可調 |
| 環路帶寬精度 | ± 10%(1100 碼型) |
| 鎖定範圍 | 缺省50MHz，10~500MHz 可調 |
| 峰值 | 0-6 dB (500 kHz - 12 MHz) 0 dB(100 kHz -500 kHz) |
| 峰值精度 | 大於設置值的± 10%，或者0.5dB |
| 頻率響應 | -20 dB/decade 到-40 dB/decade |
| 固有抖動 (典型值) | 70 fs , 250 fsRMS當輸入幅度 800 mVp-p，10 Gb/s, 1010 碼型, 2 MHz 環路帶寬，0.5 dB 峰值測試得到 |
| 輸出頻率偏移跟蹤範圍 | +500/-5500 ppm (+0.05/-0.55%) |
| 很小輸出回損 | 15 dB |
| 輸出波形上升下降時間 | 25 ps (典型), 30 ps (很大) |
| 輸出幅度 | 250 mV (很小),時鐘速率≤ 12.5 Gb/s 時900 mV (很大), 時鐘速率>12.5 Gb/s 時700 mV (很大) |
| 輸出幅度 設置精度 | 大於10% 或者30 mV，>50 MHz 時鐘輸出頻率 |
| 子速率(Sub-rate)時鐘輸出(指標同clock 輸出) | |
| 觸發輸出(後麵板) | |
| 接口類型 | SMA，50Ω，DC 耦合 |
| 延遲 | 300 ms |
| 觸發輸入(後麵板) | |
| 接口類型 | SMA, 50 Ω, DC耦合 |
| 閾值 | 1.5 V |
| 很小脈衝寬度 | 50 ns |
| 控製 | |
| 設備信息 | 串號，版本號 |
| 控製接口 | USB綫纜(隨主機包含)，具有3額外的USB接口，具有USB 集綫器的能力 |
| 物理尺寸和環境 | |
| 尺寸(寬x 高x 深) | 15.5 in. × 3.75 in. × 13.25 in. |
| 重量 | 20 磅 |
| 溫度 | |
| 工作 | 0 to 40 °C |
| 非工作 | –18 to 60 °C |
| 相對濕度 | |
| 工作 | 在低於40℃時20-80% |
| 非工作 | 在低於60℃時5-90% |
| 振動(5~500Hz) | |
| 工作 | 0.2 g RMS |
| 非工作 | 2.09 g RMS |
