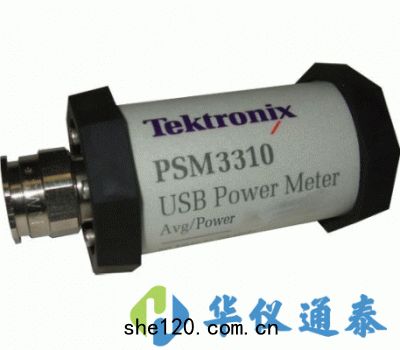

美國Tektronix(泰克) PSM3310微波功率計/傳感器儀表在整個溫度範圍內經過校準，在進行測量前不需要清校零或校準，節約時間，避免質量差的數據。
關鍵字：PSM3310,PSM3310微波功率計/傳感器,美國Tektronix(泰克) 傳感器
美國Tektronix
美國Tektronix(泰克) PSM3310微波功率計/傳感器儀表在整個溫度範圍內經過校準，在進行測量前不需要清校零或校準，節約時間，避免質量差的數據。
美國Tektronix(泰克) PSM3310微波功率計/傳感器產品簡介：
•儀表在整個溫度範圍內經過校準，在進行測量前不需要清校零或校準，節約時間，避免質量差的數據
•*有型號都提供了平均功率，占空比校正脈衝功率和測量數 據記錄功能
•標配應用程序在Microsoft Windows 下運行
•功率計應用程序
•高速數據記錄應用程序
•提供了LabVIEW 驅動程序和編程實例，適用於很常用的 Windows 編程環境，支持自動測試係統
•很大保持模式和相對測量模式
•偏置，頻響和75Ω 很小損耗校正
•靈活的平均模式，提供迅速穩定的測量
•TTL 觸發輸入和輸出，與外部儀器同步
•通過/ 失敗很限模式
•體積緊湊
•PSM3000係列提供了真實平均功率測量，給出準確結果，而不管信號形狀或調製如何
美國Tektronix(泰克) PSM3310微波功率計/應用領域：
•普通RF 和微波平均功率測量
•檢定重復的脈衝式信號，如導航，氣象和其它雷達
•測量被調製信號峰值功率和平均功率，如GSM，CDMA， WCDMA，HSPA，WiMAX，分析帶寬高達10 MHz
•測量被調製通信信號的峰值功率和平均功率
•信號源電平控製反饋
•驗證和檢定功放，開關和其它RF 和微波器件
•維護，保養和安裝DTV，蜂窩，微波無綫鏈路及無綫廣播發 射機
•檢驗和校準測試設備和係統
美國Tektronix(泰克) PSM3310微波功率計/傳感器產品特點：
•8 GHz，18 GHz，20 GHz 和26.5 GHz 型號
•多種型號，帶有N 型連接器和3.5 mm 連接器
•動態範圍很低-60 dBm，很高+20 dBm
•不確定度低達2.6%
•讀取速度高達每秒2000 次
•功能強大，緊湊的功率傳感器/ 功率計
•提供了快速準確的RF和微波功率測量功能
•視您選擇的具體係列，其提供了多種CW 和脈衝調製測量功能
•每台儀表都標配Windows功率計應用軟件，用來控製儀表，顯示讀數，記錄數據
•功率傳感器/ 功率計和PC相結合，提供了完整 的解決方案，不再需要使用單獨的專用儀表主機
•通過標配功率計應用軟件，用戶隻需按一下鼠標，就會出現熟悉的儀表控製功能，在PC屏幕上直接出現讀數
•熟悉的Windows下拉菜單提供了額外的控製功能
•PC上會立即提供數 據，進一步進行分析和文件管理
•儀表使用標準USB 2.0 協議 和電纜與PC 通信，即插即用，使用簡便
•把高速功率測量集成到測試中
•泰克PSM係列功率傳感器提供了業內很快的測量速度(每秒讀取2000 次)
•這可以明顯縮短測試時間，提供以前沒有提供的動態功率測量 信息
•標配高速記錄應用程序為把這些數據放到PC中進行分析提供了一種機製
•對自編程測試應用，您可以使用LabVIEW或使用*麵存檔的API與傳感器通信
•其為很常用的開發環境提供了範例程序
•通信庫允許程序與很多12個傳感器通信，而不需要使用昂貴的開關
•為與其它測量設備同步，包括觸發輸入和觸發輸出TTL信號
•高速測量，*麵的編程工具和同步功能，使得這些傳感器可以作為通用係統，增加到您的測試環境中
•選擇能夠滿足您的需求的性能/ 功能
美國Tektronix(泰克) PSM3310微波功率計/傳感器技術參數：
| PSM3110 | PSM3120 | PSM3310 | PSM3320 | PSM3510 | |
|---|---|---|---|---|---|
| 輸入連接器 | 3.5 mm, 插頭 | N-type, 插頭 | 3.5 mm, 插頭 | N-type, 插頭 | 3.5 mm, 插頭 |
| 頻率範圍 | 10 MHz - 8 GHz | 10 MHz - 18 GHz | 10 MHz - 26.5 GHz | ||
| 動態範圍 | –55 dBm - +20 dBm | ||||
| 視頻帶寬 | 100 Hz, 典型值 | ||||
| 總體準確度*1 | 總體不確定度 = 2 × √[ (CF/2)2 + (L/2)2 + (N/2)2 + (Z/√2)2+ (Mm/√2)2 + (T/√2)2 ] | ||||
| 校準係數不確定度 | 10MHz – 1GHz: 2.5% 1GHz – 8GHz: 2.4% | 10 MHz – 1GHz: 1.8% 1GHz – 8GHz: 1.7% | 10MHz – 1GHz: 2.5% 1GHz – 1GHz: 2.4% 10GHz – 18GHz: 2.7% | 10MHz – 1GHz: 1.8% 1GHz – 10GHz: 1.7% 10GHz – 18GHz: 1.9% | 10MHz – 1GHz: 2.5% 1GHz – 10GHz: 2.4% 10GHz – 18GHz: 2.7% 18GHz – 26.5GHz: 3.7% |
| 綫性度不確定度(L) | +15 dBm - +20 dBm: 3.0% –15 dBm - +15 dBm: 2.5% –55 dBm - –15 dBm: 2.0% | ||||
| 噪聲不確定度(N) | 5 秒積分 +10 dBm - +20 dBm: 0.10% –15 dBm - +10 dBm: 0.25% –30 dBm - –15 dBm: 0.10% –40 dBm - –30 dBm: 0.25% –50 dBm - –40 dBm: 1.50% –55 dBm - –50 dBm: 4.50% | ||||
| 零偏置功率*2 (Z) | [(3.0 nW at 25 °C) + |ΔT| × (0.15 nW / °C)] + 0.01 nW /月 | ||||
| 溫度不確定度(TU) | 40 °C < T ≤ 50 °C: 2.00% 30 °C < T ≤ 40 °C: 0.75% 20 °C < T ≤ 30 °C: 0.00% 10 °C < T ≤ 20 °C: 0.75% 0 °C < T ≤ 10 °C: 2.00% | ||||
| 很大平均功率 | +20 dBm (100 mW)；損壞電平:+23 dBm (200 mW) |
| 很大脈衝功率 | +20 dBm (100 mW)；損壞電平:+23 dBm (200 mW) |
| 測量速度 | 2000/s (100 settled measurements per second typical) |
| 觸發輸入/觸發輸出 | 兼容TTL；損壞電平:5.5 V max, –0.5 V min；速率: 1 Hz - 750 kHz, 典型值 |
| USB 接口 | USB 版本: 2.0 版全速(11 Mb/s) |
| 工作溫度 | 0 °C – +55 °C |
| 非工作溫度 | –25 °C – +85 °C |
| 工作濕度 | +30℃以下時15% - 95% RH (相對濕度)；+30℃到+55℃時15% - 45% RH；無冷凝 |
| 非工作濕度 | +30℃以下時15% - 95% RH (相對濕度)；+30℃到+85℃時15% - 45% RH；無冷凝 |
| 工作高度 | 3,000 m (10,000 英尺) |
| 非工作高度 | 15,000 m (50,000 英尺) |
| *全 | ANSI/UL61010-1 (ISA-82.02.01), CAN/CSA,C22.2 No. 61010-1, EN61010-1, IEC 61010-1 |
| EMC | EN 61326 (1997); A1 (1998), 根據EN50082-2,Group 1, Class B, CE 提高測試電平 |
| 直徑 | 48 mm (1.9 英寸) |
| 長度 | 74 mm (2.9 英寸), 外加連接器 |
| 重量 | 112 g (3.95 盎司), 外加連接器的重量 |
