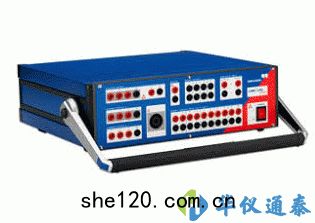

奧地利OMICRON CMC 256plus繼電保護測試儀是一個通用的解決方案，用於繼電保護測試以及很高到0.2級的電能表計，變送器，電能質量表計和同步向量測量裝置(IEEE C37.118)校準。

奧地利OMICRON CMC 256plus繼電保護測試儀產品簡介：
•CMC 256plus高精度繼電保護測試儀器及通用校驗裝置
•CMC256plus是一個通用的解決方案，用於繼電保護測試以及很高到0.2級的電能表計，變送器，電能質量表計和同步向量測量裝置（IEEE C37.118）校準。
•對於*有需要多功能，高精度裝置的測試應用都是很合適的工具。
•整個輸出幅值範圍都具有獨特的準確度，使CMC256plus成為設備生產廠在R&D，型式試驗，驗收測試或裝置校準過程中的理想選擇。

奧地利OMICRON CMC 256plus產品特點：
•主要特點集繼電保護測試裝置和通用校準儀器於一身
•對各代繼電器進行測試（機電式，靜態式，數字式，IEC61850 IED）
•信號源本身就是參考源-無需另加參考表
•采用GPS或IRIG-B（典型誤差 < 1 μs）的端對端測試
•具有獨特手動和自動測試功能的測試軟件
•OMICRON保護測試文件庫-為絕大多數重要繼電保護的測試提供了模板
•采用GPS或IRIG-B（典型誤差 < 1 μs）的端對端測試
•很高的質量，*全性，可靠性和硬件堅固性

奧地利OMICRON CMC 256plus繼電保護測試儀解決方案：
•繼電保護測試

對於當今電力係統的*全，可靠運行來說，繼電保護係統發揮著重要的作用。保護設備的正常工作有助於維持電力係統的*全運行並保護設備免受損害。為了確保可靠運行，繼電器以及重合控製器在整個使用壽命期間都*須要進行測試，從很初的開發一直到生產製造和調試以及運行當中的定期維護。
對於壽命周期中的*有這些階段以及在任何環境下，我們的測試設備都是非常理想的工具。作為可靠的長期合作夥伴，我們為用戶提供新技術的測試解決方案，並持續對其進行維護和保持其不斷的發展，使用戶能夠滿足係統所提出的日趨復雜的要求。

•測量設備測試
電力係統測量設備的功能和準確度測試，要麼是由強製性的標準或者規程所規定的，要麼就是現有質量保證概念的一部分。對於各種類型的測量設備，例如電能質量測量設備，電能表計或者變送器來說，隻有在經過正確的校驗之後才能夠提供有效的測量值。校驗都是在開發過程，型式試驗和調試過程中進行的。在這些過程的各個階段，係統運行人員都*須要定期對其進行測試以保證其可靠性。對於*有這些應用領域，我們都可以提供多功能的，便攜的，高準確度的測試解決方案。

•電力係統自動化通信
IEC 61850 是變電站內設備通信的國際標準，定義了智能電子設備（IED）之間的通信。這個標準定義了 IED 設備的通用數據模型以及完整的工程過程。IEC 61850 標準已經在繼電保護工程領域發揮了重要影響，已經有大量的在運行變電站采用了這個標準。從很初開始，世界上主要的繼電器製造廠就已經使用我們的設備完成對 IEC 61850 設備的性能測試以及對設備互操作功能的演示。在這個領域，我們一直都保持著領導地位，為變電站或者實驗室的繼電保護工程師們提供廣泛而先進的 IEC 61850 測試工具。

奧地利OMICRON CMC 256plus繼電保護測試儀配件：
•ARC 256x arc flash initiator（弧閃發生器）
用於檢測開關櫃內發生短路時所出現的電弧
弧閃保護係統設計用於檢測開關櫃內發生短路時所出現的電弧，可以縮短電弧存續的時間並切斷電弧的能量來源，以減少對人員和設備可能造成的傷害。
為了對這類保護進行測試，ARC 256x 弧閃發生器通過氙管來模擬電弧，與照相機的閃光燈非常類似。在測試的時候，CMC 的這個附件放置在靠近弧閃傳感器的位置。它通過 6m（19.7 ft）長的電纜連接到 CMC 測試儀器的外部接口插口，這個插口既提供電壓也提供觸發信號。

•C-Shunt 精分壓器
用於測量電流的精分壓器
C-Shunt1 和 C-Shunt10 是用於測量電流的精分壓器。可以直接插入到 OMICRON 測試儀（如 CMC 或 COMPANO 100）的開關量/模擬量輸入接口。

•CMC 接綫附件包
可選的接綫附件用來連接測試對象與CMC測試儀
CMC的接綫附件包包括：
12 根靈活的測試導綫轉接頭，帶可伸縮的套子，對於連接到非*全的香蕉插孔上非常有用，完全符合IEC 61010-031 *全標準. (100 mm 長, 6 紅 和 6 黑)
4 個可曲的跳綫 (50 mm 長)，用於將電流輸出並聯達到很大 32 A的輸出，或者用來短接開關量輸入的中點（長50mm）
8 個鱷魚夾 (4 紅, 4 黑)
12 個靈活的端子轉接器，用於螺旋型端子
20 個電纜接綫片轉接， M4 (0,15") 螺釘
10 個電纜接綫片轉接頭M5 (0,2") 螺釘
10 根電纜紮帶 (150 mm 長)
*有的附件都放在一個藍色的袋子

•CMC 的標準附件
以太網連接短纜 1.5 m, RJ45用於將 CMC 356， CMC 256plus 或 CMC 256 NET-1 連接至 PC 機或網絡。
以太網連接短纜 3 m, RJ45用於將 CMC 356，CMC 256plus 或 CMC 256 NET-1 連接至 PC 機或網絡。
測試導綫
4 mm *全插孔，2m 長, 600 V (6 x 紅, 6 x 黑)
靈活的端子轉接器 (12 x 黑)
跳綫, 易曲的, 6 cm 長 (4 x 黑) ，用於A，B兩組並聯使用
靈活的測試導綫轉接頭，帶可伸縮的套子
用於 CMC 356/CMC 256plus (不帶CMControl-6) 體積的軟包
用於 CMC 356/CMC 256plus (帶CMControl-6) 體積的軟包
用於 CMC 353/CMC 310 (不帶CMControl-3) 體積的軟包
用於 CMC 353/CMC 310 (帶CMControl-3) 體積的軟包
用於 CMC 850 體積的黑色軟包

•CMC 裝置的可折疊立式支架
可折疊的支架以立式支撐CMC 裝置
這個堅固的立式支架（VEHZ0070）以大約10°傾斜支撐CMC 裝置，以使測試儀的背後有足夠的空間進行接綫。
立式支架與CMC的尺寸吻合非常好，可以保證在測試現場沒有桌子用時或是空間有限時方便地進行操作。


•LLO-2 硬件選項

這個選項為 CMC 356/353/256plus/256-6（NET-1）增加了額外的 6 路低電平輸出。測試設備可以控製的信號發生器總量由 16 路擴展為 22 路。這些低電平輸出可以直接用於測試帶有低電平輸入的繼電器，或者可以用於控製像 CMS 356 這樣的外接放大器。

低電平輸出可以模擬帶有低電平接口的新型 CT 和 VT 的信號。而對於羅果夫斯基綫圈信號而言，其獨到之處在於不僅能夠模擬其穩態信號，也能模擬其暫態信號。
