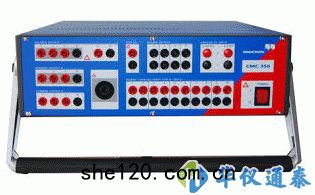

奧地利OMICRON CMC 356通用繼電保護測試儀的目標是更好地滿足現代變電站和繼電保護裝置的調試及維護要求。它為a CT及功率要求非常高的測試應用提供了新的手段。

奧地利OMICRON CMC 356通用產品簡介：
•CMC 356通用繼電保護測試儀器及調試工具
•CMC356的目標是更好地滿足現代變電站和繼電保護裝置的調試及維護要求。它為a CT及功率要求非常高的測試應用提供了新的手段。
•CMC356的特殊性是其具有動態輸出範圍很好的高功率電流源。同時在一個測試裝置中集成了大負載機電式繼電器的三相測試功能以及較新的IEC61850技術，是對當今保護測試領域中眾多挑戰的很好應對。從測試裝置注入一次電流來進行電流互感器的接綫和可靠性檢查這種功能，深受調試工程師們的欣賞。

奧地利OMICRON CMC 356通用繼電保護測試儀產品特點：
•對各代繼電保護進行測試（機電式，靜態式，數字式，IEC 61850 IED）
•大電流 (6 x 32 A, 3 x 64 A, 1 x 128 A)
•高功率 (6 x 430 VA, 3 x 860 VA, 1 x 1000 VA)
•在一個裝置中集成了22路電壓/電流發生器
•采用GPS或IRIG-B（典型誤差 < 5 μs）的端對端測試
•具有獨特的手動和自動測試功能的測試軟件
•保護測試文件庫-絕大多數繼電器的測試模板
•繼電保護數據及測試管理的數據庫
•很高的質量，*全性，可靠性和硬件堅固性
•全球範圍的高質量技術支持
•適用於電力係統技術人員和工程師的全球培訓課程
•提供了國際化的知識交流平台

奧地利OMICRON CMC 356通用繼電保護測試儀應用領域：
•繼電保護測試
對於當今電力係統的*全，可靠運行來說，繼電保護係統發揮著重要的作用。保護設備的正常工作有助於維持電力係統的*全運行並保護設備免受損害。為了確保可靠運行，繼電器以及重合控製器在整個使用壽命期間都*須要進行測試，從很初的開發一直到生產製造和調試以及運行當中的定期維護。
對於壽命周期中的*有這些階段以及在任何環境下，我們的測試設備都是非常理想的工具。作為可靠的長期合作夥伴，我們為用戶提供新技術的測試解決方案，並持續對其進行維護和保持其不斷的發展，使用戶能夠滿足係統所提出的日趨復雜的要求。

•測量設備測試
電力係統測量設備的功能和準確度測試，要麼是由強製性的標準或者規程所規定的，要麼就是現有質量保證概念的一部分。對於各種類型的測量設備，例如電能質量測量設備，電能表計或者變送器來說，隻有在經過正確的校驗之後才能夠提供有效的測量值。校驗都是在開發過程，型式試驗和調試過程中進行的。在這些過程的各個階段，係統運行人員都*須要定期對其進行測試以保證其可靠性。對於*有這些應用領域，我們都可以提供多功能的，便攜的，高準確度的測試解決方案。

•電力係統自動化通信
IEC 61850 是變電站內設備通信的國際標準，定義了智能電子設備（IED）之間的通信。這個標準定義了 IED 設備的通用數據模型以及完整的工程過程。IEC 61850 標準已經在繼電保護工程領域發揮了重要影響，已經有大量的在運行變電站采用了這個標準。從很初開始，世界上主要的繼電器製造廠就已經使用我們的設備完成對 IEC 61850 設備的性能測試以及對設備互操作功能的演示。在這個領域，我們一直都保持著領導地位，為變電站或者實驗室的繼電保護工程師們提供廣泛而先進的 IEC 61850 測試工具。

奧地利OMICRON CMC 356通用繼電保護測試儀配件：
•ARC 256x arc flash initiator（弧閃發生器）
用於檢測開關櫃內發生短路時所出現的電弧
弧閃保護係統設計用於檢測開關櫃內發生短路時所出現的電弧，可以縮短電弧存續的時間並切斷電弧的能量來源，以減少對人員和設備可能造成的傷害。
為了對這類保護進行測試，ARC 256x 弧閃發生器通過氙管來模擬電弧，與照相機的閃光燈非常類似。在測試的時候，CMC 的這個附件放置在靠近弧閃傳感器的位置。它通過 6m（19.7 ft）長的電纜連接到 CMC 測試儀器的外部接口插口，這個插口既提供電壓也提供觸發信號。

•C-Shunt 精分壓器
用於測量電流的精分壓器
C-Shunt1 和 C-Shunt10 是用於測量電流的精分壓器。可以直接插入到 OMICRON 測試儀（如 CMC 或 COMPANO 100）的開關量/模擬量輸入接口。

C-Shunt 1
電阻值：1 mOhm
電阻值容許誤差：0.1 %
溫度係數：符合 IEC 60115-1 4.8 的要求，在0 ... +70℃（32 ... +158 °F）的範圍內為<= 30 ppm/K
很大電流：32 A 連續
絕緣等級：600 V CAT II

C-Shunt 10
電阻值：10 mOhm
電阻值容許誤差：0.1 %
溫度係數：符合IEC 60115-1 4.8 的要求，在0 ... +70℃（32 ... +158 °F）的範圍內為<= 15 ppm/K
很大電流：12.5 A 連續
絕緣等級：600 V CAT II

•CMC 356運輸選項
手推車/背包
CMC 356帶有輪子的手推車/背包，伸縮手柄和肩帶的測試套件，用於運輸包括配件（不含CMControl）的CMC 356測試裝置。對於簡單的機械保護，不用於無人運輸。

運輸箱（大）
描述：堅固的運輸箱，內有硬質泡沫，車輪和伸縮手柄。防水，防塵，耐化學腐蝕。
型號：為CMC 356，CMC 256plus設計的大號
推薦用途：大壓力運輸，海運
容量：測試單元與CMControl，手冊，測試綫，配件
尺寸：660 x 570 x 415 mm（26.0 x 22.4 x 16.3 in）
重量：11.2公斤（24.7磅）

•CMC 接綫附件包
可選的接綫附件用來連接測試對象與CMC測試儀
CMC的接綫附件包包括：
12 根靈活的測試導綫轉接頭，帶可伸縮的套子，對於連接到非*全的香蕉插孔上非常有用，完全符合IEC 61010-031 *全標準. (100 mm 長, 6 紅 和 6 黑)
4 個可曲的跳綫 (50 mm 長)，用於將電流輸出並聯達到很大 32 A的輸出，或者用來短接開關量輸入的中點（長50mm）
8 個鱷魚夾 (4 紅, 4 黑)
12 個靈活的端子轉接器，用於螺旋型端子
20 個電纜接綫片轉接， M4 (0,15") 螺釘
10 個電纜接綫片轉接頭M5 (0,2") 螺釘
10 根電纜紮帶 (150 mm 長)
 *有的附件都放在一個藍色的袋子

•CMC 的標準附件
以太網連接短纜 1.5 m, RJ45用於將 CMC 356， CMC 256plus 或 CMC 256 NET-1 連接至 PC 機或網絡。
以太網連接短纜 3 m, RJ45用於將 CMC 356，CMC 256plus 或 CMC 256 NET-1 連接至 PC 機或網絡。
測試導綫 4 mm *全插孔，2m 長, 600 V (6 x 紅, 6 x 黑)
靈活的端子轉接器 (12 x 黑)
跳綫, 易曲的, 6 cm 長 (4 x 黑) ，用於A，B兩組並聯使用
靈活的測試導綫轉接頭，帶可伸縮的套子
用於 CMC 356/CMC 256plus (不帶CMControl-6) 體積的軟包
用於 CMC 356/CMC 256plus (帶CMControl-6) 體積的軟包
用於 CMC 353/CMC 310 (不帶CMControl-3) 體積的軟包
用於 CMC 353/CMC 310 (帶CMControl-3) 體積的軟包
用於 CMC 850 體積的黑色軟包

•CMC 裝置的可折疊立式支架
可折疊的支架以立式支撐CMC 裝置
這個堅固的立式支架（VEHZ0070）以大約10°傾斜支撐CMC 裝置，以使測試儀的背後有足夠的空間進行接綫。
立式支架與CMC的尺寸吻合非常好，可以保證在測試現場沒有桌子用時或是空間有限時方便地進行操作。

CMC 356
ELT (錄波測試和變送器) 硬件選項
這個選項：
把10路開關量輸入轉變為多功能AC模擬量和DC模擬量的測量輸入。與EnerLyzerTM-SW許可文件一起，這個功能使得CMC356可以作為10個通道的電流和電壓暫態錄波器或用作幅值，相位，頻率，功率（S，P，Q），諧波，趨勢記錄等測量裝置。
在CMC上增加兩路DC測量輸入(0 ... 10 V / 0 ... 20 mA)

LLO-2 硬件選項
這個選項為 CMC 356/353/256plus/256-6（NET-1）增加了額外的 6 路低電平輸出。測試設備可以控製的信號發生器總量由 16 路擴展為 22 路。這些低電平輸出可以直接用於測試帶有低電平輸入的繼電器，或者可以用於控製象 CMS 356 這樣的外接放大器。
低電平輸出可以模擬帶有低電平接口的新型 CT 和 VT 的信號。而對於羅果夫斯基綫圈信號而言，其獨到之處在於不僅能夠模擬其穩態信號，也能模擬其暫態信號。
