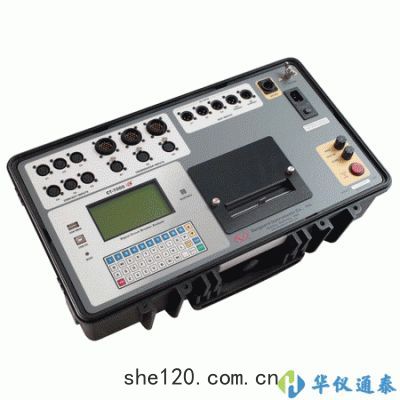

美國Vanguard CT-7000 S3數字斷路器分析儀是先鋒的第四代*高壓斷路器分析儀，可通過測量主觸點和電阻器接觸時間來充分分析斷路器的性能。

美國Vanguard CT-7000 S3數字斷路器分析儀產品簡介：
•CT-7000  S3是先鋒的第四代*高壓斷路器分析儀。
•CT-7000 S3具有3個（零件編號9021-UC）或6個接點定時通道（零件編號9100-UC）。
•CT-7000 S3可通過測量主觸點和電阻器接觸時間來充分分析斷路器的性能。
•速度，超程，反彈和接觸。接觸和運動分析都可以在*有斷路器操作（開，關，開 - 關，關 - 開，開 -關 - 開）上執行。 CT-7000 S3的時間窗口可在1秒，10秒和20秒之間選擇。

美國Vanguard CT-7000 S3產品特點：
接觸時間輸入
•CT-7000 S3的幹觸點定時通道（很多6個通道）用於定時斷路器主觸點。每個主觸點定時通道能夠檢測主觸點和插入電阻的接觸時間。 定時結果以毫秒和周期顯示。

斷路器行程和速度
•CT-7000 S3上有三個專用的數字行程傳感器通道，用於測量電路斷路器觸點行程，速度，超行程和反彈。使用Vanguard數字行程傳感器時，不需要進行校準和設置。斷路器觸點速度根據觸點在一段時間內的行程計算得出。計算速度的特殊公式也適用於CT-7000 S3。一個特殊的功能也可用於“慢關閉”測試斷路器並獲得測試結果報告。

電阻器類型
•傳感器輸入
CT-7000 S3提供3個電阻式傳感器輸入通道。 這些輸入通道用於連接任何電阻式傳感器，以監測斷路器的運動。 傳感器電阻範圍從200歐姆到10K歐姆。

•電壓監測通道
CT-7000 S3具有三個電壓監視輸入通道（V1，V2和V3）。V1電壓通道專用於監視分站DC供電或綫圈電壓（0-255  V，DC或峰值AC）。標稱和很小直流電源電壓水平被記錄和打印在表格報告中。顯示直流電源的模擬波形繪製在圖形報告上。兩個數字電壓輸入通道V2和V3專用於監視電壓開/關狀態是否存在斷路器輔助開關。 顯示V2和V3活動的數字波形繪製在圖形報告上。 V2和V3活動的三個定時事件被記錄並打印在列表報告中。

開/關綫圈電流
•監控
一個內置的霍爾效應傳感器記錄開/關綫圈的電流幅度和波形。斷路器的綫圈電流波形，實際上是綫圈性能“指紋”或“電流曲綫”，可以用作分析斷路器性能的診斷工具。

斷路器啟動功能
•內置的固態啟動裝置用於操作CT-7000 S3的斷路器。操作模式包括OPEN，CLOSE，OPEN-
CLOSE，CLOSE-OPEN和OPEN-CLOSE-OPEN。  可通過使用可編程的延遲時間（以毫秒為單位）或通過檢測特定的斷路器觸點狀態來啟動多種操作，如開  -關，關 - 開，開 - 關 - 開。 記錄斷路器綫圈的電流幅度和波形，並可以打印在熱敏打印機上。

計算機接口
•CT-7000 S3可以通過USB或可選的藍牙接口進行電腦控製。基於Windows的斷路器分析軟件隨每個單元提供。使用這個軟件，斷路器可以在PC上定時。可以從CT-7000  S3中檢索測試記錄，然後將其存儲在PC上，以供將來分析和重新生成。電路斷路器測試計劃也可以在PC上
創建並傳送到CT-7000  S3。另外，測試記錄可以自動導出為Excel，PDF和XML格式。

內置熱敏打印機
•CT-7000 S3內置的4K“寬幅熱敏打印機可以以表格和圖形格式打印斷路器觸點分析結果。

用戶界麵
•CT-7000 S3具有背光圖形LCD屏幕（240x 128像素），可在陽光直射和低照度下觀看。 一個堅固的44鍵“QWERTY”式薄膜鍵盤用於控製單元和輸入信息。

診斷功能
•CT-7000 S3可以對其內部電子裝置進行診斷。可以執行診斷來驗證連綫電纜連接並測試行程傳感器的電子元件。

內部測試記錄和測試
•計劃存儲
CT-7000 S3使用閃存在內部存儲多達200條測試記錄。測試記錄可以在設備內置的4.5“寬熱敏打印機上調用和打印，測試記錄也可以通過USB端口或藍牙（可選）傳輸到USB閃存驅動器，或者通過附帶的Windows 基於軟件。
在CT-7000  S3的閃存中很多可以存儲100個斷路器測試計劃。測試計劃由*有斷路器性能規格（接觸時間，衝程，速度等）組成。當測試計劃與定時測試一起使用時，通過將實際性能與存儲的測試計劃中的規格進行比較來生成合格/不合格報告。測試計劃可以從USB閃存驅動器傳輸到CT-7000 S3，也可以通過USB端口或藍牙（可選）從PC傳輸到CT-7000 S3。

美國Vanguard CT-7000 S3數字斷路器分析儀產品功能：
“ 在綫” 定時模式
•除傳統的離綫定時模式外，CT-7000 S3還提供可選的三相“在綫”定時模式。 在這種模式下，CT-7000 S3捕捉斷路器的跳閘或閉合時間，跳閘/閉合綫圈電流“指紋”以及斷路器仍在使用中的電源電壓。 跳閘/關閉時間導出從脫扣時間或閉合綫圈開始到由AC鉗位電流傳感探針檢測到的斷路器的套管電流斷路器。 跳閘/關閉電流波形也可以通過一個外部鉗位直流電流探頭捕獲。
•“在綫”定時模式可以在很少或沒有停機時間的情況下檢測斷路器的運行情況。在此模式下，斷路器的次跳閘操作時間被捕獲。如果斷路器在長時間的使用中並且處於關閉位置，斷路器的次跳閘時間可能由於粘性機製而變慢。“在綫”模式在這種情況下非常有用，因為傳統的斷路器定時可能不會檢測到這種情況，因為在頭家次定時測試之前可能發生過幾次操作。

雙地麵測試模式
•通過可選的雙重接地測試模式，CT-7000 S3可以測量套管兩側接地的CB接觸時間。鉗式探頭連接到CB*全接地帶的一側，交流信號連接到該帶上。探頭上的傳感器將檢測到CB觸頭斷開或閉合時感應的交流信號的變化。

藍牙接口
•可選的藍牙接口可用於無綫連接CT-7000 S3與PC。

CT-7000 S3連接
典型的CT-7000 S3 連接
可選雙地綫測試模式的連接
連接可選的在綫計時模式

美國Vanguard CT-7000 S3數字斷路器分析儀技術參數：
