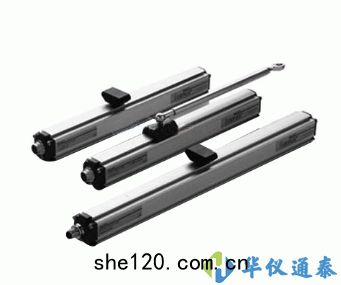

德國BALLUFF BTL5_P脈衝位移傳感器用來設置一個新的零點和終點來替代工廠設定。

德國BALLUFF BTL5_P脈衝位移產品特點：

示教模式
•用來設置一個新的零點和終點來替代工廠設定
•首先將定位磁環移到新的零點，然後再移到新的終點，通過按壓按鍵，保存相應的數值

校準模式

•您可通過該方法校準新的零點和終點數值。當定位磁環無法移動到標準的零點和/或終點時，就有可能使用這種方法
•移動定位磁環到新的起始和 終止位置，然後按壓按鍵調節顯示的數值，直到到達期望的數值

在綫調節
•編程功能允許用戶在工作時（如閉環結構中）設置零點和終點
•在設置過程中不會輸出錯誤信號，因此不會出現液壓缸動作不受控的情況
•調節的範圍限於±2.5%以內

微脈衝位移傳感器 BTL5-A/C/E/G...B 的特點
•模擬信號可調節範圍100
•3 種調節模式：示教，校準零點和終點以及在綫調節
•如需要，可更換電氣頭部外殼短小
•錯誤信號：當檢測範圍內無定位磁環或傳感器處於調節模式

接口

P接口

•同巴魯夫BTA/BTM處理卡及眾多OEM 控製器，如Siemens ， B&R， Bosch， Phoenix Contact，Mi tsubish，Sig- matek，Parker，Esitron， WAGO等兼容。采用抗噪聲的 RS485差分驅動器和接收器，在BTA和BTL之間的電纜長達 500m時仍能保證可靠的信號傳輸。噪聲信號被有效*製

M接口

•M接口是一種對應於專用控製器的接口形式

高精度數字化的P-接口信號
•各廠商在開發自己的控製和處理芯片時，若采用巴魯夫 公司開發的數字芯片44QFP的話
•就可以事半功倍地開發出低成本的P-脈衝接口
•該巴魯夫數字芯片是專門為用於P-脈衝接口的高精度可 配置專用集成芯片(ASIC)而開發的

德國BALLUFF BTL5_P脈衝位移傳感器產品優點：

•位置信號分辨率1μm
•微脈衝位移傳感器係統1μm的分辨率得益於內部高分辨率的數字芯片(33ps)
•4個磁塊的位置數據可同時處理
•4/8位處理器接口

微脈衝位移傳感器的特殊型號係列
•復雜的應用通常會對傳感器有特殊的要求
•巴魯夫為了滿足這些要求，開發特殊型號的傳感器，能夠有效地同控製係統集成
•這一切的實現，完全得益於一個龐大的，充滿高度活力的微脈衝位移傳感器
•開發團隊並會同了巴魯夫專門的電磁兼容性測試實驗室，衝擊和振動檢測*心

微脈衝位移傳感器的特殊型號係列
•用於*高*全需求的2/3通道冗餘位置檢測係統
•一個傳感器包含2到3個完全獨立檢測部件
•Start/Stop脈衝或模擬量接
•緊湊型外殼
•很大額定檢測長度1000mm

提供的輸出接口形式：
•模擬量 0...0 V
•4...20 mA, 0...20 mA
•–0...0 V

•數字脈衝接口列

德國BALLUFF BTL5_P脈衝位移傳感器產品性能：
•巴魯夫微脈衝位移傳感器外殼突出型結構（外置式）以其精良的機械結構

•高防護等級和便捷的安裝，成為了許多直綫位移傳感器（如電位差計，玻璃光柵尺， LVDT等）的有效替代產品
•該傳感器的檢測原件由鋁製擠壓型材保護
•在檢測元件（波導管）上的具體位置，用一個被動的位置標示塊（定位磁鐵）表示，無需提供電源
•可提供額定檢測長度從50到5000mm
•非接觸位置檢測
•IP 67，對汙染不敏感無磨損防衝擊和振動
•對位置量輸出
•分辨率可達0.001mm（取決於采用的處理器）
•信號可直接處理，或經與各類控製係統的接口兼容的控製卡，也可用於獨立工作方式

德國BALLUFF BTL5_P脈衝位移傳感器技術參數：
