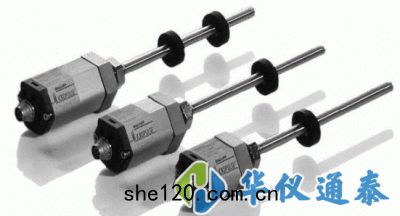

德國BALLUFF BTL5_B脈衝位移傳感器是在嚴酷環境中經久耐用的位置反饋係統，檢測範圍從25到5500mm，本係統非常適合於液壓缸中的位置反饋或在食品化工領域中用於腐蝕性液體的液位控製。

德國BALLUFF BTL5_B脈衝位移產品特點：

•耐高壓達 600 bar，重復精度高非接觸，堅固耐用

•BTL微脈衝位移傳感器是在嚴酷環境中經久耐用的位置反饋係統，檢測範圍從25到5500mm

•傳感器的檢測波導管安裝在耐高壓的不鏽鋼金屬管中受到可靠的保護

•本係統非常適合於液壓缸中的位置反饋或在食品化工領域中用於腐蝕性液體的液位控製

德國BALLUFF BTL5_B脈衝位移傳感器產品性能：

•示教模式

•用來設置一個新的零點和終點來替代工廠設定

•首先將定位磁環移到新的零點，然後再移到新的終點，通過按壓按鍵，保存相應的數值

校準模式

•您可通過該方法校準新的零點和終點數值。當定位磁環無法移動到標準的零點和/或終點時，就有可能使用這種方法

•移動定位磁環到新的起始和終止位置，然後按壓按鍵調節顯示的數值，直到到達期 望的數值

在綫調節

•編程功能允許用戶在工作時(如閉環結構中)設置零點和終點

•在設置過程中不會輸出錯誤信號，因此不會出現液壓缸動作不受控的情況

•調節的範圍限於±2.5%以內

BTL5-A/C/E/G...B 的特點

•模擬信號可調節範圍100

•3種調節模式：示教，校準零點和終點以及在綫調節

•如需要，可更換電氣頭部外殼短小

•錯誤信號：當檢測範圍內無定位磁環或傳感器處於調節模式

接口

•P接口M接口

•同巴魯夫BTA/BTM處理卡及眾多OEM 控製器，如Siemens
， B&R
， Bosch
， Phoenix Contact
，Mi tsubish
，Sig- matek
，Parker
，Esitron
， WAGO等兼容。采用抗噪聲的 RS485差分驅動器和接收器，在BTA和BTL之間的電纜長達 500m時仍能保證可靠的信號傳輸。噪聲信號被有效*製。M 接口是一種對應於專用控製器的接口形式

高精度數字化的P-接口信號

•各廠商在開發自己的控製和處理芯片時，若采用巴魯夫 公司開發的數字芯片44QFP的話

•就可以事半功倍地開發出低成本的P-脈衝接口

•該巴魯夫數字芯片是專門為用於P-脈衝接口的高精度可 配置專用集成芯片(ASIC)而開發的

德國BALLUFF BTL5_B脈衝位移傳感器產品優點：

•位置信號分辨率1μm

•微脈衝位移傳感器係統1μm的分辨率得益於內部高分辨率的數字芯片(33ps)

•4個磁塊的位置數據可同時處理

•4/8位處理器接口

•微脈衝位移傳感器的特殊型號係列

•復雜的應用通常會對傳感器有特殊的要求

•巴魯夫為了滿足這些要求，開發特殊型號的傳感器，能夠有效地同控製係統集成

•這一切的實現，完全得益於一個龐大的
，充滿高度活力的微脈衝位移傳感器

•開發團隊並會同了巴魯夫專門的電磁兼容性測試實驗室，衝擊和振動檢測*心

微脈衝位移傳感器的特殊型號係列：

•用於*高*全需求的2/3通道冗餘位置檢測係統

•一個傳感器包含2到3個完全獨立檢測部件

•Start/Stop脈衝或模擬量接

•緊湊型外殼

•很大額定檢測長度1000mm

提供的輸出接口形式：

•模擬量 0...0 V

•4...20 mA, 0...20 mA

•–0...0 V

•數字脈衝接口列

德國BALLUFF BTL5_B脈衝位移傳感器技術參數：
