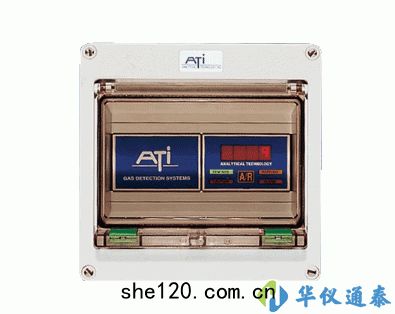

美國ATI B14報警接收器是堅固的電器模組，可為氣體檢測係統提供顯示，報警和信號轉輸功能
。

美國ATI B14產品簡介
：

美國ATI公司的Series B14接收器是堅固的電器模組，可為氣體檢測係統提供顯示，報警和信號轉輸功能
。本模組可接收距離為1000英尺的變送器輸出的二綫，叁綫或四綫製4-20mA信號
。它們非常適用於ATI係列A12，B12雙綫有毒氣體發射器，A12-17和B12-17叁綫可燃氣體變送器
。

B14報警接收器用DIN導軌安裝，可提供單點或多點外殼
。氣體濃度直接以PPM，PPB，百分比或爆炸下限百分比指示，用戶可自行選擇顯示範圍
。

每個模組提供帶有LED指示燈的獨立警告，警告和報警設置點
。LED指示燈在初始報警狀態下閃爍，並在報警時切換至穩定狀態
。模組包含每個報警設置點的單獨報警繼電器
。然而，每個繼電器可以被分配給任何設置點，以允許在單個報警點上能有多個報警功能
。繼電器可設置為標準或失效保護操作和鎖存或非鎖存操作
。第四個LED報警欄和繼電器用於表示故障情況
。故障報警和繼電器將在輸入信號丟失或如果4-20mA輸入低於特定值時啟動
。

美國ATI B14報警接收器產品特點
：

LED顯示
：氣體濃度直接以用戶設定的範圍用單位ppin，PPb，%或%LEL顯示

叁個報警設定點
：每個模件對應每個設定點分別有注意，警告(預報警)，報警叁種LED棒圖指示
。LED指示器在初始報警狀態是閃爍，在報警狀態時變亮
。

叁個繼電器接點輸出
：對於每一個報警設定點，模件分別有報警繼電器
。這樣每一個報警繼電器在任何單一設定點可被設定為多電報警功能
。繼電器接點可設置為標準形式，自動防止故障形式和閉鎖，非閉鎖形式
。

分離故障報警
：第四個LED報警棒圖和繼電器接點提供指示故障狀態，當輸入信號斷路或4—20mA信號低於設定值，那麼故障報警和繼電器將啟動
。

遠程復位輸入
：本機提供隔離輸入接點，用於連接回應報警狀態的遠程或遙控設備的無源開關
。

內部變送器電源
：本機提供一個24VDC電源用於2或3綫製變送器
。

信號轉輸
：模件可提供4—20mA輸出，與輸入信號實現光電隔離，以避免接地錯誤
。

直流電源供電
：做為可選項，B14模件供電電壓可為1 2VDC，3個模件可由一個電源模件供電(如用後備電池，可供2個模件)
。

美國ATI B14報警接收器技術參數
：

濃度顯示
：4位LED數字顯示，測量範圍可調

輸入
：2，3或4綫製4-20mA變送器輸入

輸出
：隔離4-20mA，負載1000歐姆

電源
：12-28 VDC，電流250mA

濃度報警
：叁個可調濃度報警，設定點在量程的5-100內調整

報警指示;LED棒圖指示器，用於注意，預報警(警告)，報警狀態

指示器功能
：注意和預報警指示器無閉鎖，報警指示器有閉鎖

報警繼電器
：叁個繼電器，7A,120VAC(4A,220VAC)阻性
。可在任意設定的叁個設定點報警
。

繼電器功能
：可設置成正常/自動防止故障模式，閉鎖門/閉鎖，2秒/10秒延時，或外部音響報警
。

故障功能
：前麵板LED棒圖指示器和SPDT，7A繼電器
。工廠設定為自動防止故障模式
。

報警/繼電器復位
：從前麵板開關或遠程復位開關

外部復位
：提供輸入端子用於無源接點輸入
。

氣體指示器
：LED顯示

電氣連接
：快速插拔接綫端子
。

模件外殼
：尼龍

模件安裝
：35×7.5mmDIN軌道

尺寸
：70mmWx90mmLx58mmD

操作溫度
：-40-+55℃

濕度
：0-99%，無凝結
