美國CIRS 18023-AXsight脊柱追蹤模體需要使用呼吸管理設備進行成像，規劃和放射治療的嚴格質量保證程序，以確保*全有效地使用測試設備。

美國CIRS 18023-AXsight脊柱追蹤模體簡介：

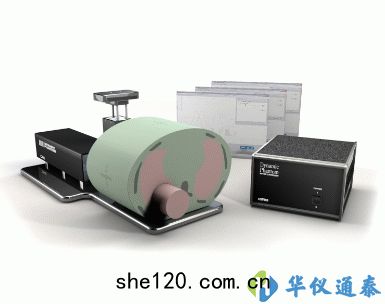

美國CIRS Model 18023-AXsight®Lung Tracking“XLT”模體套件和18043型4D規劃“4DP”Phantom已經通過Accuray驗證和驗證，可與CyberKnife係統配合使用，並且都可與Synchrony System配合使用。

使用Xsight®脊柱跟蹤係統進行初始幻像對齊

用Synchrony System 顯示組織模擬軀幹，肺腫瘤和關鍵結構的呼吸運動

執行E2E軟件分析的電影(無CT編號調整)

使用MultiPlan係統可視化4D治療優化

XLT體模代表人體胸部形狀，比例和組成的平均值。

美國CIRS 18023-AXsight脊柱追蹤模體特征：

3D人造脊柱與皮質和小梁骨，肋骨和肺葉

具有腫瘤模擬靶和放射性色素膜的肺球立方杆

CIRS運動控製軟件可以實現*正的3D目標液體

獨立控製代理和目標運動

4DP模體可以與XLT主體互換，並連接到運動控製器和平台。

特征：

修正體模與肺葉和脊柱

高密度肺球杆杆與腫瘤模擬靶和放射性色素膜

旋轉(手動)小梁骨當量脊柱與膠片插入

XLT和4DP模體包括由肺等效環氧樹脂

(各自的密度)製成的單個劑量計棒。它包含容納兩個預先切割的球形目標

放射性鉻®膜，以及被容易地連接和對準到所述驅動軸。

MultiPlan係統上可選的4D治療優化和規劃係統允許用戶可視化呼吸組織變形對輻射劑量的影響以及治療方案的指標。因此，可以根據呼吸變形知識，利用優化的束位置和重量來開發治療計劃。

與XLT模體套件結合使用的4D規劃“4DP”模體允許使用CyberKnife係統在MultiPlan係統上測試此可選的4D計劃係統。

對於MultiPlan係統的劑量計算的定量評估：

導出DICOM RTDOSE文件，並使用第三方軟件評估文件

使用MultiPlan係統中的全局導出工具，將DICOM文件從MultiPlan係統導出到MultiPlan System PC

使用ImageJ進行4D和3D劑量計算之間關鍵結構劑量的定性比較
