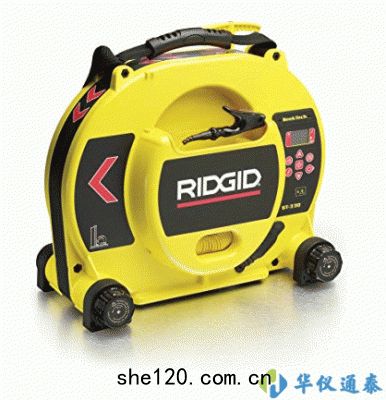

美國RIDGID ST-33Q信號發生器是一個功能強大，多頻率輸出的信號發生器，用於幫助定位地下管綫。

美國RIDGID ST-33Q信號發生器產品簡介
：

ST-33Q 是一個功能強大，多頻率輸出的信號發生器，用於幫助定位地下管綫。

工作方式分為三種
：直連模式，夾鉗模式，感應模式。

直連法
：信號發生器的導綫直接連接到目標管綫及大地。

感應法
：信號發生器置於管綫上方 ，內部的天綫產生一個偶*子場給目標管綫產生一個感應電流。

感應夾鉗法
：感應夾鉗圍繞目標管綫一周，沒有金屬直連

ST-33Q 通過給管綫或其他導體施加一個特定頻率的電信號，使得地下管綫能被相應的接收器檢測到

美國RIDGID ST-33Q信號發生器產品特點
：

·使用電池或外接電源

·通用信號發生器用於直連及夾鉗法

·頻率從 10Hz 到 490KHz

·10W輸出功率

·直連法
：可自定義設定任意頻率(10Hz-262kHz)

·感應法
：提供8kHz和33kHz兩種選擇

·獨特的感應綫圈設計，感應功能強大

·LCD液晶顯示屏，顯示施加目標管綫的阻抗，電流強度，功率電池等狀態參數

·6節1號電池供電

美國RIDGID ST-33Q信號發生器*全及注意事項
：

工作場所*全注意事項

·保持工作場所幹淨整潔和照明充分。混亂和昏暗的環境容易引起*全事故的發生。

·不要在易燃易爆等的危險環境下操作電氣設備或者電動工具，例如易燃易爆的液體，氣體或粉塵環境下。電氣設備或者電動工具可能會產生火花，會引燃這些粉塵或氣體。

·在操作機器時，使無關人員(包括小孩，旁觀者，非工作人員等)遠離工作現場。注意力分散可能會使你操作的工具失去控製。

用電*全

·不要操作已拆掉了電氣部件的工具。曝露的內部元器件會增加被傷害的危險。

·不要曝露在雨或者潮濕的環境中。不要讓電池接觸到水，水進入到電器設備裏麵會增加電擊的危險。

·不要探測高壓電綫。

電池*全使用須知

·僅使用指定尺寸和類型的電池。不要混用不同類型的電池(例如，混合使用鹼性電池和可充電電池)。也不要混合使用未充電的電池和已充滿電的電池(例如，也不要混合使用已用過的電池和全新的電池)。

·按照可充電電池廠家的要求對其進行充電。使用不正確的充電器會引起電池過熱從而使電池破裂。

·正確處理已耗費的電池。在高溫環境下電池會爆炸，因此不要丟棄在火裏。有些*家的法律對電池的回收有特別規定，請遵守其相關規定。

個人*全注意事項

·請集中注意力，專注於自己的工作。

·使用個人*全防護設備，包括手套。

·保持爭取的姿勢和注意身體平衡。

·使用正確的附件，如保持機器設備穩定的裝置。

·避免交通事故。當在靠近公路的地方操作設備時，保持高度警惕周圍移動的車輛並穿戴有特殊醒目標記和具有反射光綫功能的衣服或馬甲。

使用注意事項

·請在仔細閱讀完操作手冊或參加培訓後，使用該設備。

·不要將天綫浸在水中，請將該設備放置於幹燥的環境中。

·禁止未經培訓的人員或小孩使用該設備。請注意保存該設備，避免以上人員可以輕易拿到。

·認真保養該設備。

·仔細檢查破損零部件及任何可能引起設備損壞的環境。

·運輸過程中請使用硬質包裝箱。

·不要在高溫或過熱的條件下使用該設備。

·使用生廠商指定的零部件進行維修及更換。

·遵守使用說明書的要求來更換附件。

·正確的維護保養，更換電池前請清潔機器。不要直接使用液體清潔劑或氣霧清潔劑，請用濕布清潔機器。

·進行*全檢查。

以下情況需要進行維修服務

·如果有液體濺入設備或有異物進入設備中;

·按照操作程序無法正常操作設備;

·如果設備墜落或其它任何情況下損壞了該設備;

·如果設備性能有了非常明顯的改變。

美國RIDGID ST-33Q信號發生器操作技巧
：

·一般來說，電阻越小，管綫傳導能力越強，所需要的電壓越小。以下幾種情況可能導致電阻*大
：管綫的遠端沒有深入地下(接地);管綫中間有斷點，例如非金屬接口等。

·有可能會出現這種情況
：管綫電阻值非常小，但是*小的電流能夠通過其連接點。例如綫纜有一段暴露在潮濕的泥土中，這一段距離連接點很近，但是遠端沒有接地。則泥土中到連接點的這一段電流強度很大，但在遠端，靠近未接地的端點處電流強度很小。

·好的回路擁有足夠量的電流強度，使得定位儀能獲得穩定，清晰地信號。

·要減小回路電阻值，連接導綫前綫刮掉灰塵，油漆，鏽漬等。

·好的接地能保證低的電阻值，使電流衰減更少而提供更穩定的信號。為了更好的接地，可以將接地樁插得越遠越好。潮濕的土地導電性更好。如果土壤較幹燥，可以人為地倒些水在接地樁附近以增強其導電性。

·信號發生器的導綫就像天綫一樣，是可以產生很強的信號的。因此如果發生器放置的位置離定位管綫非常近，將導綫收起放進發生器的盒子裏，以降低其產生的幹擾信號。這在感應模式下尤為重要。

·通常，在直連模式下起始頻率選擇8kHz，感應模式下起始頻率選擇33kHz。較低的頻率傳導的距離更遠，因為低頻的損耗更小。高頻信號通常易於被探測到，但是傳輸距離比較短，並且容易施加到其他管綫上，導致信號幹擾，降低了準確度。

美國RIDGID ST-33Q信號發生器技術參數
：
