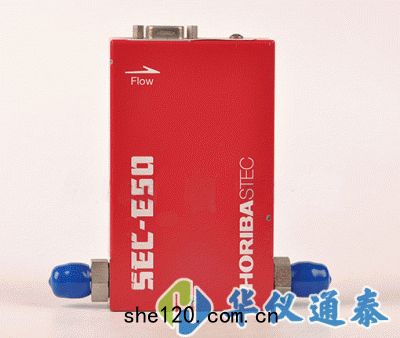

日本Horiba STEC SEC-E50MK3氣體質量流量控製器適合於定流量,長時間的穩定控製重復控製的場合。而且也同樣適用於研究所的簡易流量控製。
關鍵字:SEC-E50MK3,SEC-E50MK3流量控製器,日本Horiba流量控製器
日本Horiba STEC SEC-E50MK3氣體質量流量控製器適合於定流量,長時間的穩定控製重復控製的場合。而且也同樣適用於研究所的簡易流量控製。
日本Horiba STEC SEC-E50MK3氣體質量產品簡介:
MARK3係列是在未改變質量流量控製器所須的品質特性的條件下*底實現成本降低的量產產品。材質和泄漏規格則與一般型號產品的SEC-400,SEC-500係列完全一致。主要用途為製程用的氣體流量控製,根據關注於重復性以及限定氣體的種類,流量進行大量生產,實現了大幅度的成本降低。適合於定流量,長時間的穩定控製重復控製的場合。而且也同樣適用於研究所的簡易流量控製。
日本Horiba STEC SEC-E50MK3氣體質量流量控製器產品特征:
具有廣泛的用途
追求成本優勢,實現成本降低
日本Horiba STEC SEC-E50MK3氣體質量流量控製器技術參數:
型號 | SEC- (質量流量控製器) | E40/E40MK3 | E50/E50MK3 |
SEF- (質量流量計) | E40 | E50 | |
適用氣體種類*1 | 非腐蝕性氣體(MK3型號適用於N2,O2,空氣,H2,Ar,He) | ||
氣體接觸部材質 | SUS316L.氟化橡膠.PTFE,磁性不鏽鋼 | ||
閥門型號 | 非通電時關閉 | ||
標準流量量程 (N2相應F.S.) | 10/20/30/50/100/ 200/300/500 SCCM 1/2/3/5/10 SLM | 20/30 SLM | |
流量控製範圍 | 2?100% F.S. | ||
流量測量範圍 | 0?100% F.S. | ||
響應速度 | 1秒以內(T98) | ||
流量精度 | ±1% F.S. | ||
直綫性 | ±0.5% F.S. | ||
反復性 | ±0.2% F.S. | ||
工作差壓值值 | 10 SCCM?5 SLM:50?300kPa(d)?10?30 SLM:100?300kPa(d) | ||
使用壓力 | 300kPa(G)以下 | ||
耐壓 | 1MPa(G)以下 | ||
外部泄漏率 | 1×10-8Pa?m3/s(He)以下 | ||
使用環境溫度 | 5?50℃(精度的確保:15?35℃) | ||
流量設定信號 | 0.1?5VDC(輸入阻抗1MΩ以上)/2?100% F.S. | ||
流量輸出信號 | 0?5VDC(很小負荷電阻2kΩ) | ||
驅動電源 | +15VDC ±5% 50mA -15VDC ±5% 150mA 3VA | +15VDC ±5% 50mA ?15VDC ±5% 200mA 3.9VA | |
標準接頭*2 | 1/4SWL 類型 | ||
