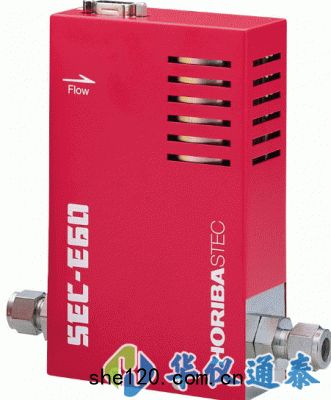

日本Horiba SEC-E60氣體質量流量控製器可用於氫氣
，氧氣
，丙烷
，氬氣等為首的各種可燃燒氣體的流量控製
。

日本Horiba SEC-E60氣體質量產品特點：

以魅力
，價格實現從微小流量到大流量的控製;

高速響應，1秒內達到流量設定值
。搭載了新設計的控製回路和高速應對的流量感應器，根據所接收到的電力信號，流量的初期安定性比較好，通過流量變化的實施程序使得能一直保持安定的流量進行測控
。(大流量對應型號：SEC-E80在2秒內應對)

高精度，±1.0%F.S

高信賴性，具備自動調零功能

可進行準確的質量流量控製;所謂質量流量控製器，是計測質量流量，可根據所接收的電力信號，自動的進行任意流量的一種控製器
。因此，即使使用環境(如溫度
，壓力)發生變化變化，也不必進行修正，就能準確的進行質量流量控製
。

采用自動流量功能閥門;流量控製閥門由於是采用自動流量功能功能控製型，當本體電源無供給時，閥門將自動調整為關閉狀態
。停電時也可以將流量控製在很小限度內
。

日本Horiba SEC-E60氣體質量流量控製器主要用途：

工業爐
，熱處理爐用可燃燒氣體控製

針焊用可燃燒氣體控製

氫氣
，氧氣
，丙烷
，氬氣等為首的各種可燃燒氣體的流量控製

清洗氣體的流量控製

實驗裝置上的氣體流量控製

要求需要自動化的流量控製設備

希望把握所消耗流量總量的設備等

日本Horiba SEC-E60氣體質量流量控製器工作原理：

1
，入口處進來的氣體被分流到流量感應器和旁路處
。

2
，通過感應器獲得按質量流量比例形成的溫度變化信息，在回路中交換成電力信號
。

3
，該信號通過增幅回路
，修正回路
，以0-5V的綫性電力信號向外部輸出，另一方麵又輸入至比較控製回路中
。

4
，外部獲得的設定信號和從感應器處獲得的流量信號在比較回路中形成差異信號，再輸送至下一個的閥門驅動回路中
。

5
，流量控製閥門盡可能使該差異信號將為“0”，使流量一直控製在設定流量
。

日本Horiba SEC-E60氣體質量流量控製器技術規格：

適用氣體種類*1：N2，O2，Air，H2,Ar，C3H8，CH4，C4H10

氣體接觸部材質：SUS316，氟化橡膠，磁性不鏽鋼

閥門型號：非通電時 關閉

標準流量量程(N2響應F.S.)：50/100SLM

標準流量量程(適於SEC係列)：5-100%F.S.

流量測量範圍(適於SEF係列)：0-100%F.S.

響應速度：1秒以內(T98)

流量精度：±1%F.S.

直綫性：±0.5%F.S.

反復性：±0.5%F.S.

工作差壓值(適於SEC係列)：100-300kPa(d)

使用壓力(適於SEF係列)：350kPa(G)以下

耐壓：1MPa(G)以下

驅動電源：+15VDC±5% 50mA -15VDC±5% 200mA 3.9VA

標準接頭*2：3/8SWL類型

*1:關於記載以外的氣體種類，請另行咨詢協商
。

*2也可以適用標準接頭以外的接頭
。請另行咨詢協商
。

※SEC-E40/E50/E40MK3/E50MK3搭載有自動清零功能
。

※入口壓力是SEC-E40/50/60/E40MK3/E50MK3：較大值300kPa(G);SEC-70/80：較大值350kPa(G)以下
。

※ SCCM
，SLM是表示氣體的流量單位(mL/min
，L/min
，at
，0℃
，101.3kPa)的記號
。
