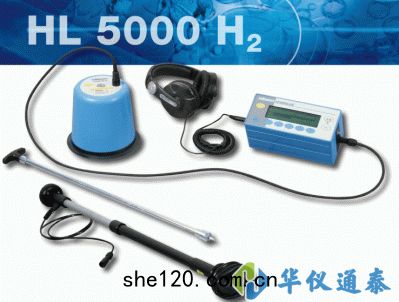

德國SebaKMT HL5000H2數字聽漏儀是集成漏水噪聲和示蹤氣體檢測的數字聽漏儀。

德國SebaKMT HL5000H2數字產品簡介：

聲學漏水定位：

當管道發生泄漏，水柱從漏點噴射逸出，產生兩種聲波：

1.由於水的粘滯摩擦性，在壓力作用下噴射逸出的水柱會引起管道振動，沿著管道傳播，通過電子聽漏儀或機械式聽音裝置，在閥門，消防栓，管壁等上在很遠都可以聽到漏水噪聲

2.水柱噴射逸出撞擊土壤產生聲音並沿土壤傳播到地表，可以通過地麵麥克風拾取聲音並以圖形顯示聲音強度及進行頻譜分析。

Hydrolux 係列：

先進的數字信號處理技術，配合使用一個16位的音頻編/解碼器為用戶提供高保真音頻質量。同時將背景噪聲*製到很小。這意味著漏點這隻產生背景安靜的噪聲同時被可靠識別。

Hydrolux聽漏儀體積小，重量輕，便於攜帶適合長時間野外工作的Hydrolux甚至更長工作由於小住房和低體重。

大的背光顯示使得測量結果容易讀取，同時操作簡單，是開展日常漏水檢測工作的尖兵利器。

Hydrolux HL 係列聽漏儀采用先進的數字信號處理技術，即使在環境噪聲嘈雜的地區也可以清晰地識別漏水噪聲，它不僅僅是從聽覺上感知噪聲，同時利用先進的雙段分析技術(DSA)實現圖形顯示，對使用者來講這意味著漏水定位的可靠性更高。

示蹤氣體方法進行漏點定位：

嘗試利用示蹤氣體進行漏水點定位應用已經有些年了，這種方法是解決小漏點和疑難漏點的好辦法。

一般采用H2(5%H2與95%N2混合的*全氣體)做為示蹤氣體，這是因為氫氣是世界上已知的較輕的氣體，它的密度非常小，重量輕，溢出角小，因此具有良好的穿透性，可以穿透*有材料的介質，比如水泥，瀝青等。

通過消防栓或帶壓開孔，往目標管道注入示蹤氣體。當氫氣通過漏點逸出並穿過土壤到達地麵，氫氣傳感器可以在地麵準確地探測到。

歸功於準確的快速響應，即使是很小的漏點，HL5000也是理想的準確定位的工具。

先進的數字信號處理技術實現好的漏點定位：

DSA 技術實質就是“雙段分析”，在普通噪聲頻譜中，背景噪音(汽車，風，行人等)淹沒了真實的漏水噪聲，通過計算和評估，背景噪聲在圖形中用窄的柱狀圖顯示，小值代表真實的漏水聲，在圖形中用寬的柱狀圖顯示，寬的柱狀圖越高，離漏水點越近。

管綫定位模式：

HL 5000 H2 有一個特別模式用於聲學定位塑料管綫，在此功能下， 在此功能下，設備對“管道啄木鳥 RSP3”或脈衝發生器發出的脈衝噪聲響應非常靈敏，濾波器會自動調節到此應用。放大的拖條顯示更容易判斷，從而準確定位管綫位置。

集成的聲音記錄器和示蹤氣體濃度記錄：

後麵確定的是 HL 5000 H2.具備獨特的長時間測量功能，把麥克風放置到可疑的漏水位置，30 分鐘長時間地記錄噪聲(舉例)，如果這段管道的閥門關閉聲音減弱，那麼就不是漏水，從而避免了昂貴的毫無意義的開挖。

柱狀圖測量 - 看和聽漏點噪聲以及示蹤氣體濃度分布：

忘記讀數吧，在柱狀圖測量模式下，你可以聽和看到漏點，多達 9 個測量存儲和顯示，窄的部分表示背景環境噪聲，寬的部分表示漏水聲音，寬的部分越高，就越接近漏點。

經典的聽音功能：

聽 音功 能的 經典 顯示 同樣 根據 客戶 需求 被保 留到Hydrolux 係列設備中，聲音強度很大值和很小值被作為DSA 圖形清楚地顯示出來，當使用 RSP3 管道啄木鳥對塑料管道進行定位時，拖拉條顯示功能減輕了聲學位的工作量。

頻率分析和濾波器選擇：

HL 5000 H2 頻譜分析範圍為 0 – 4000 Hz. 每一個漏點都有特定的頻率範圍，選擇合適的過濾器設置,找出準確的漏點位置。頻譜分析功能過濾環境幹擾噪聲。

德國SebaKMT HL5000H2數字聽漏儀產品優點：

獨特的兼容地麵拾音和示蹤氣體檢測兩項技術

*化設計 (主機,地麵拾音器, H2傳感器)

多達9個可視化測量(氣體濃度/聲音)確保好的漏水定位精度

聲音和氣體濃度記錄功能

綜合頻譜分析功能提高了漏水定位的可靠性

德國SebaKMT HL5000H2數字聽漏儀配置清單：

標準配置(套)：

- 主機

- 地麵麥克風(PAM W-2)

- 連接電纜VK 65

- 耳機

- 設備箱

- 背帶

- 三角適配器 (PAM U-D)

- 手持杆，適合 PAM W-1 / PAM W-2

- H2 傳感器

- 麥克風 PAM B-2 ，磁鐵和探針

- 三角適配器適合 PAM W-2-D

附件：

- 滑動閥門適配器 20 mm

- 滑動閥門適配器 42 mm

- 電子聽音棒PAM T-3

- 延長杆適用於 PAM B-2和PAM T-3
