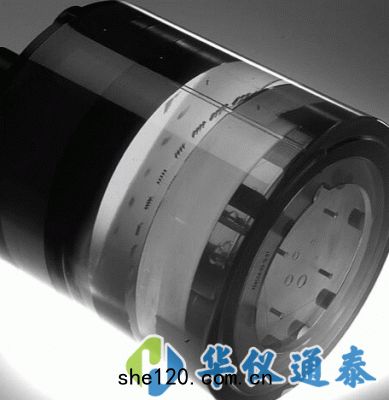

美國phantomlab Catphan 600型CT性能檢測模體可完全滿足檢測CT性能的相關*家檢測要求。

美國phantomlab Catphan 600型CT性能檢測模體產品簡介：

CatphanTM600型體模包括四個檢測模塊：

1，CTP401：層厚，CT值綫性與對比度標度

2，CTP528：高對比度分辨力

3，CTP515：低對比度分辨力

4，CTP486：場均匀性和噪聲

CTP401模塊

直徑15cm，厚2.5cm

內嵌兩組23°金屬斜綫(X方向，Y方向)內嵌四個密度不同的小圓柱體

用於測量層厚，CT值綫性參數

模體材料

1，特氟隆Teflon(高密度物質，類似骨頭，標準CT值：990)

2，丙稀(Acrylic，標準CT值：120)

3，低密度聚乙稀(LDPE，標準CT值：-100)

4，空氣(*低密度，標準CT值：-1000)

CTP528空間分辨率

直徑15cm，厚4cm

21組高密度綫對結構(放射狀分布)

用於測量空間分辨力，x軸，y軸和z軸的點測試到每厘米21綫對)

CTP515密度分辨力

直徑15cm，厚4cm

CTP486模塊

直徑15cm，厚5cm

固體均匀材料，“固體水”

用於測量場均匀性，噪聲等參數

二，CT 值 綫 性

1，綫性定義：

樣本物質CT值與其對X射綫衰減係數的綫性關係。

2，測量原理：

利用CTP401模塊內四個小圓柱的樣本測量。四種樣本分別為Acrylic，Air，Teflon和LDPE，它們密不同，對X射綫的衰減係數(u值)也不同，對應的CT值也不同。

三，空 間 分 辨 力

檢測方法

1，掃描CTP528模塊*心層麵

普通CT機在常規算法下為 5到7 LP/cm

四，密 度 分 辨 力

1，定義：

在目標物質與均質背景的X射綫綫性衰減係數相差小

於 1%時，CT機所能分辨目標物質的能力，通常以能

區分開的目標物質的小尺寸表示

2，檢測方法(一)

掃描CTP515模塊*心層麵

3，性能要求：

應能分辨到直徑為3或4mm的圓孔

五，場 均 匀 性

檢測方法：

1，常規條件下掃描CTP486模塊*心層麵。

2，在*心用大於100象素的ROI(麵積約為1cm2)測CT值。

3，用相同ROI在所得圖像邊緣1cm處取四點CT值。

4，邊緣對*心CT值的大偏差為場均匀性。

性能要求：

*心點CT值與四周CT值偏差不大於4HU

六， 噪 聲

定義：

均匀物質圖像在給定區域中的CT值對其平均值的變異。

一般用*心區域CT值的標準偏差來表示。

性能要求：

噪聲水平應不大於0.35%

七，水 的 CT 值

衡量CT值的準確性。也可用常規掃描CT所配的水模

來測量。

水的CT值：0

空氣的CT值：-1000

美國phantomlab Catphan 600型CT性能檢測模體性能參數：

掃描切片(層厚和切片)

高對比空間分辨率(高達20或21個綫對/cm)

模體位置

病人定位係統檢查

低對比度

切片低對比查驗比較

空間均匀性

掃描增量

CT係統噪聲(精度)

圓形對稱

綫性感光

像素(矩陣)大小

點伸展功能及調製傳送功能

符合:X射綫計算機斷層攝影裝置質量保證檢測規範(GB 17589-2011)的要求。
