美國Seismic Source Sigma4先進地震/聲學監測係統在無需任何數字傳輸電纜的情況下
，可很好地實現傳統設備*有功能
，包括震源控製係統，靈活的數據采集係統，GPS時間同步係統，遠程控製係統，數據記錄質量檢查係統，以及地震數據收集等功能。

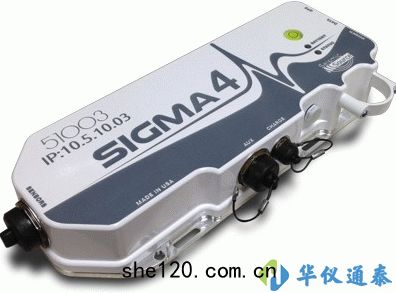

美國Seismic Source Sigma4先進地震/聲學監測係統產品簡介
：

SIGMA 4
，世界上先進
，成熟的無綫地震記錄集係統
，可內置/外接傳感器
，包含3通道和4通道兩種型號
，無縫提供完整的震源控製/記錄集成解決方案。

Sigma4可擴展至數百個通道
，相對於其他產品
，該型號應用案例更為廣泛
，在油氣勘測，誘發地震監測，地質岩土工程，振動/聲學監測和地震監測等方麵充分應用。

典型用途包括自主(盲采)節點，控製&狀態節點金額實時數據測震儀
，具有多種記錄模式和測量方案
，在麵對不同觀測條件和觀測對象時
，配合相應的軟硬件和測量方案
，可形成不同的觀測策略。

SIGMA 4無綫地震記錄集係統

美國Seismic Source Sigma4先進地震/聲學監測係統適用對象及相應解決方案
：

油氣勘測用戶
：反射波法;

誘發地震監測用戶
：長期/短期監測，地麵測量-井中監測，地麵測量-注入監測(水力壓裂，廢液注入/處理)，地麵測量
：礦井挖掘監測;

工程地震用戶
：反射波法，折射波法，MASW，RiMi，SPAC，HVSR

振動/聲學監測用戶
：有人值守/無人值守監測，速度/加速度監測，強震動監測

地震監測用戶
：寬頻帶地震儀。

美國Seismic Source Sigma4先進地震/聲學監測係統技術優勢
：

很好的數據質量
：寬動態範圍，低本底噪聲，低失真
，高*大輸出。

高可擴展性
：支持數百個通道擴展。

好的操作性能
：*高速采樣，長記錄時長，智能觸發算法。

時間同步
：GPS可馴時鐘
：*有設備通過GPS模塊對時;同步觸發采集;主/從時間同步。

可靠的內置存儲
：工業級閃存，無數據丟失，大容量存儲。

支持邊記錄邊下載
：下載當前或歷史數據不中斷當前記錄狀態。

靈活的外部存儲
：通過加固USB接口下載數據
，不需中斷當前記錄狀態。

普適的外接網絡
：支持實時數據網絡
，通過網絡可邊記錄邊下載
，適用*有IPv4協議媒介
，星型拓撲及菊花鏈WiFi網絡。

內置檢測功能
：數據質量控製，設備檢測，傳感器檢測。

檢波器選項
：可選內置2Hz檢波器元件
，1個縱向
，2個剪切方向;任何外置檢波器傳感器(如1, 2, 4.5, 10, 16 Hz);外置低頻(<20s周期)三分量寬頻帶測震儀。

加速度計選項
：“高動態範圍”力平衡加速度計;“低噪聲”力平衡加速度計-井下和拱頂支撐;水聽器選項。

美國Seismic Source Sigma4先進地震/聲學監測係統操作模式
：

操作模式-相同硬件
，相同固件
，不同功能
：

觸發記錄模式
：每次觸發發生時記錄指定的時間長度
，數據寫入內部存儲或外置存儲
，可上傳至網絡
，多種觸發模式(自動觸發，時斷信號，通道輸入，PPS脈衝)
，單元代碼0-2000。使用軟件
：VScope
，BGR

連續記錄模式
：連續記錄60s時長
，根據GPS時間
，記錄開始於每分鐘的開端(0s,0ms)
，數據寫入內部存儲或外置存儲
，可上傳至網絡
，單元代碼20000-22000。使用軟件
：RTR
，Observe。

自主測量方案
：脫離電腦運行
，數據寫入內部存儲或外置存儲
，可在觸發記錄模式或連續記錄模式下工作
，采集完成後從模塊下載數據
，從USB或網絡下載數據並轉換為SEG-Y格式。

雲測量方案
：使用簡便
，使用SFTP(*全文件傳送協議)上傳數據至服務器
，使用移動網絡解調器或WiFi網絡
，壓縮數據上傳以盡量減少網絡占用率
，上傳數據至1-10個單元
，通過Web用戶界麵輕鬆配置服務器和登錄信息。(無人值守/有人值守振動監測)

原始數據流模式
：基於網絡的連續原始數據流
，支持64KHz連續記錄
，數據記錄不會保存在閃存或USB存儲上。

美國Seismic Source Sigma4先進地震/聲學監測係統數據采集策略
：

#1-實時數據網絡觸發記錄模式
：

主動地震(使用震源)
，使用實時炮點記錄
，每個炮點激發時
，*有單元之間需要WiFi或有綫網絡連接
，須驗證每炮都有100%數據
，否則重新激發
，實時噪聲監控。

#2-實時數據網絡連續記錄模式
：

主動地震(使用震源)
，網絡允許情況下使用實時炮點記錄
，可以下載任何丟失的炮點記錄或數據
，當網絡不是100%或有單元在自主模式時。當新的數據導入時
，已處理過的炮點數據將再次被處理
，實時噪聲監控
，無不完整的炮點/數據
，允許使用不同的記錄長度或預觸發延遲(以及可控震源的不同掃頻)重新處理*有的炮點記錄。

#3-無網絡連續記錄模式
：

主動地震(使用震源)
，通過USB或網絡收集炮點信息數據後產出炮點記錄
，無丟失炮點
，采集數據時不會中斷記錄
，允許使用不同的記錄長度或預觸發延遲(以及可控震源的不同掃頻)重新處理*有的炮點記錄。

#4-實時數據網絡連續采集模式
：

被動地震(無源)
，每分鐘產出被動記錄
，任何非實時下載(或設備處於自主模式下)數據可稍後通過USB或網絡采集並導入電腦以完成被動數據集的產出
，無丟失數據
，在采集數據時不需要中斷記錄。

#5-無網絡連續采集模式
：

被動地震(無源)
，通過USB或網絡收集數據時產出被動數據記錄並導入電腦
，無丟失數據
，在采集數據時不需要中斷記錄。

美國Seismic Source Sigma4先進地震/聲學監測係統典型應用方案
：

反射波法
：連續記錄;90道;2維測綫;新加坡公用管道檢測。

壓裂監測
：長期壓裂監測;太陽能/電池/風能短期壓裂監測;蓄電池電源實時數據網絡;大範圍WiFi(2km)自主模式;在不中斷記錄的情況下可使用USB存儲每周/月下載數據。

HVSR
：連續記錄;3-4道;被動數據。

ReMi:連續記錄;48通道;被動數據。

SPAC:連續記錄;12通道或更多;被動數據。

振動監測
：有人值守或無人值守(有人值守-電腦實時波形顯示/無人值守-遠程分析與觸發
，上傳至服務器); 電子郵件提醒;PDF報告(可自定義);用戶可選擇的觸發方式。

美國Seismic Source Sigma4先進地震/聲學監測係統軟件技術參數
：

Observer

Observer提供了對SIGMA4節點的命令和控製
，並允許在采集前和采集中進行係統監測。

節點庫存控製

SEG-P1 & GPX 測量數據輸入

台站部署

儀器測試&報告

傳感器測試&報告

網狀無綫通信

傳播噪聲顯示

Data Collector

Data Collector軟件通過網絡或USB連接從Sigma 4節點下載地震數據。

實時采集狀態

從U盤中讀取數據

通過WiFi或以太網讀取數據

通過移動調製解調器讀取數據

炮點狀態報告

支持主動源&被動源地震

數秒內收集數分鐘長度的數據

Harvest

Harvest軟件 讀取原始的 SEG Y數據文件
，根據它們的部署進行空間對齊
，在時間上窗口追蹤
，並輸出記錄。

輸出 SEG-D 或 SEG-Y格式文件

輸出完整的道頭

包括數據文件的垂向和差異疊加數據文件

SourceLink

SourceLink 軟件為主動控製提供了完整的*化解決方案。提供可控震源模塊，炸藥震源模塊或其他陸上震源的實時控製
，並與Observer軟件中的實時接收器排列相結合。

美國Seismic Source Sigma4先進地震/聲學監測係統技術參數
：

Sigma 4 (3 channels) 技術參數
：

Sigma 4 (4 channels) 技術參數
：
